<层的优先顺序>
各层的相互关系如下。
1 贴片层
2 元件层
3 元件种类·高度层
在“操作选项”画面的「生产(暂停) 」选项卡中未勾选「发生无元件时暂停」时，
如果生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。
而该元件将在补满元件后，重新开始时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了“考虑元件种类、元件高度”时，建议操作选项选择
“发生无元件时暂停”。
2) 从小口径吸嘴对象元件开始贴片 ：
勾选此项，优化为从使用小口径吸嘴的元件开始先贴片。
3) 指定同一托盘集中配置 ：
对于供应到 MTC/MTS 的同一品种的托盘元件，指定是统一配置，还是以供给速度优先配置。
a) 同一托盘集中配置：以同一种类元件为单位配置。
b) 供给速度优先配置：以供给速度优先配置。
元件类型
A
元件类型
A
A
元件类型
B
A
元件类型
C
元件类型
B
A
B
B
B
C
元件类型
C
A
C
B
C
C
同一托盘集中配置
供给速度优先配置
第 1 部 基本篇 第4 章 制作生产程序
4-142

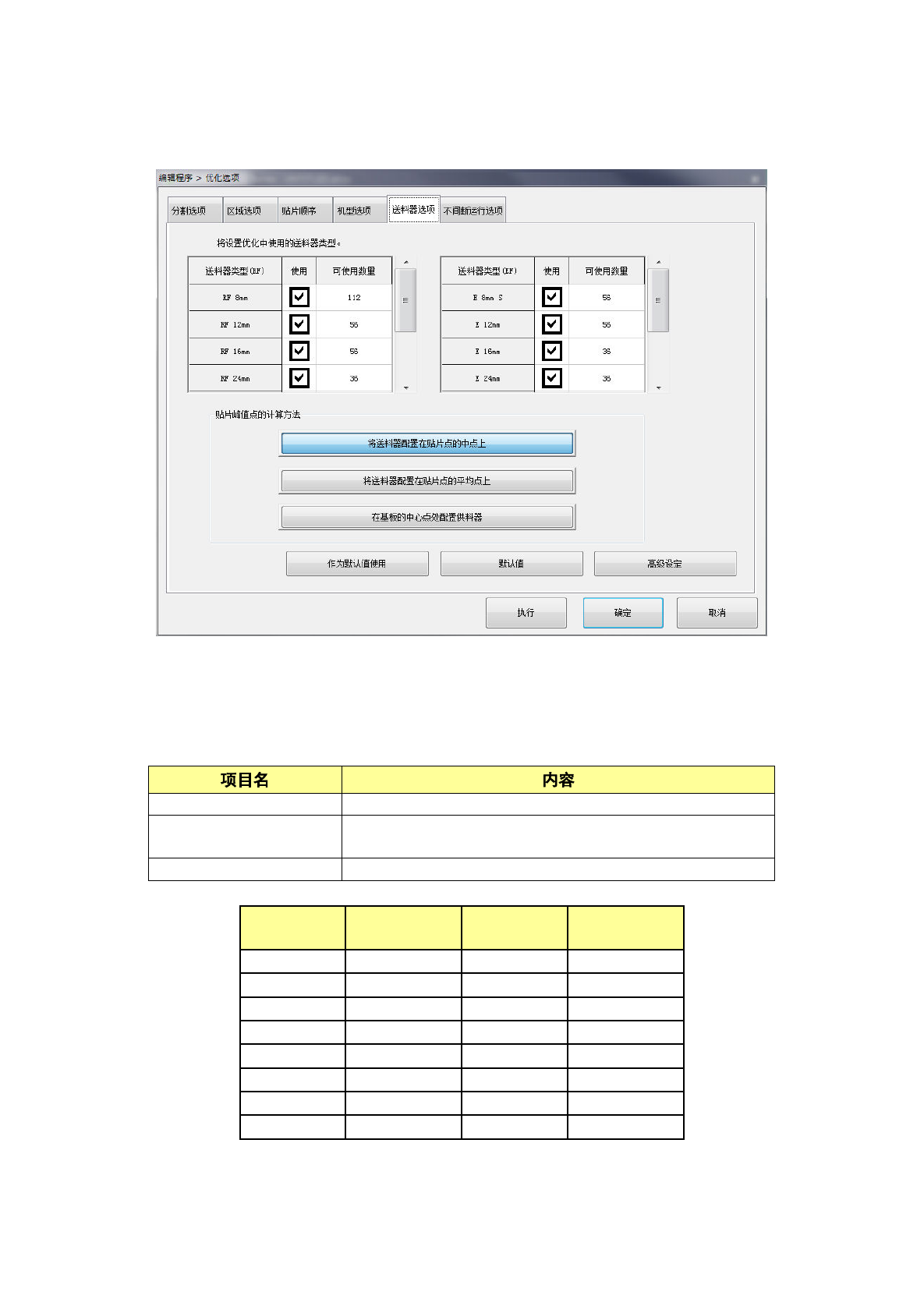

(5) 供料器选项
对优化中使用的供料器类型及供料器配置的计算方法进行设置。
1) 供料器类型的设置
对于相同的料带宽度，有多个供料器类型的电动式供料器时，设置「优化中使用的供料器类型」。
选择多个时，从选择的供料器类型中使用最适当的供料器，生成吸取数据。
供料器类型(EF、RF) 表示电子带式供料器的种类。
使用
选择对象供料器是否优化使用。
如勾选，将优化使用。
可使用数量 设置对象供料器优化使用时的数量上限。
供料器类型
可使用数的
输入范围
供料器类型
可使用数的
输入范围
RF4mm 1 ～ 112 ――― ―――
RF8mm
1 ～ 112
E 8mm S
1 ～ 56
RF12mm
1 ～ 56
E 12mm
1 ～ 56
RF16mm
1 ～ 56
E 16mm
1 ～ 36
RF24mm
1 ～ 36
E 24mm
1 ～ 36
RF32mm
1 ～ 28
E 32mm
1 ～ 28
RF44mm
1 ～ 22
E 44mm
1 ～ 22
RF56mm
1 ～ 18
E 56mm
1 ～ 18
按下「执行」按钮时，如果「元件供应数」的设置数超过了电子带式供料器可使用数的合计时，
不能执行优化。
第 1 部 基本篇 第4 章 制作生产程序
4-143
2) 贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
●若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中点”
比较有利，其他情况时，“平均点”比较有利。
3) 高级设置
对电动台架(RF)中使用的电动式供料器(EF)进行设置。
如果选择“未使用”，它不放置 EF 型供料器。
选择了把供料器配置在“
”时的供料器配置
(以中点为基准配置)

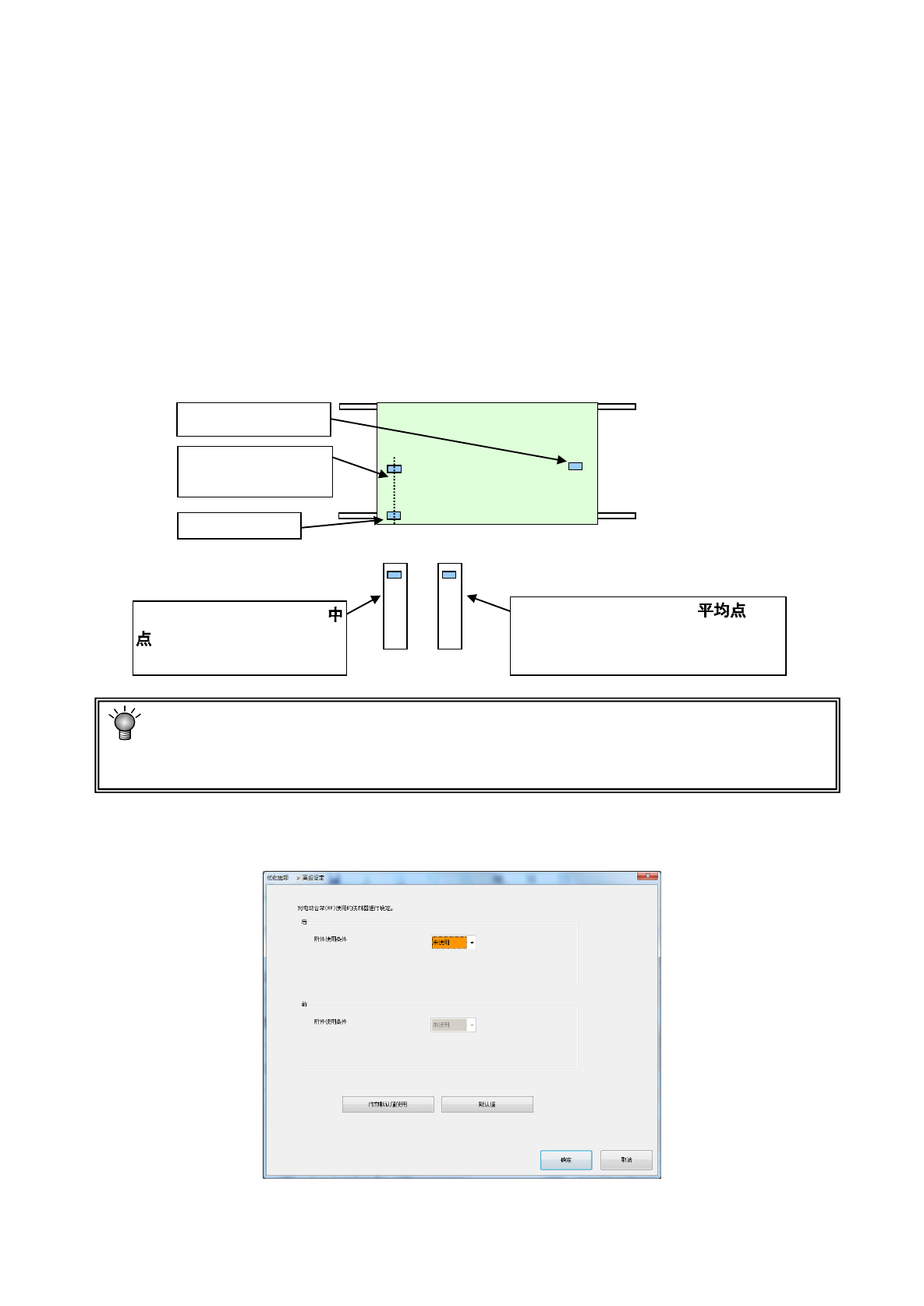

第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
选择了将供料器配置在“ ”上
时的供料器配置
(以各贴片点的平均坐标为基准配置)
