第 1 部 基本篇
第 3 章 维护
3-4
：每2年更换1次。或压力下降达到约0.1MPa（1kgf／cm
2
）时。

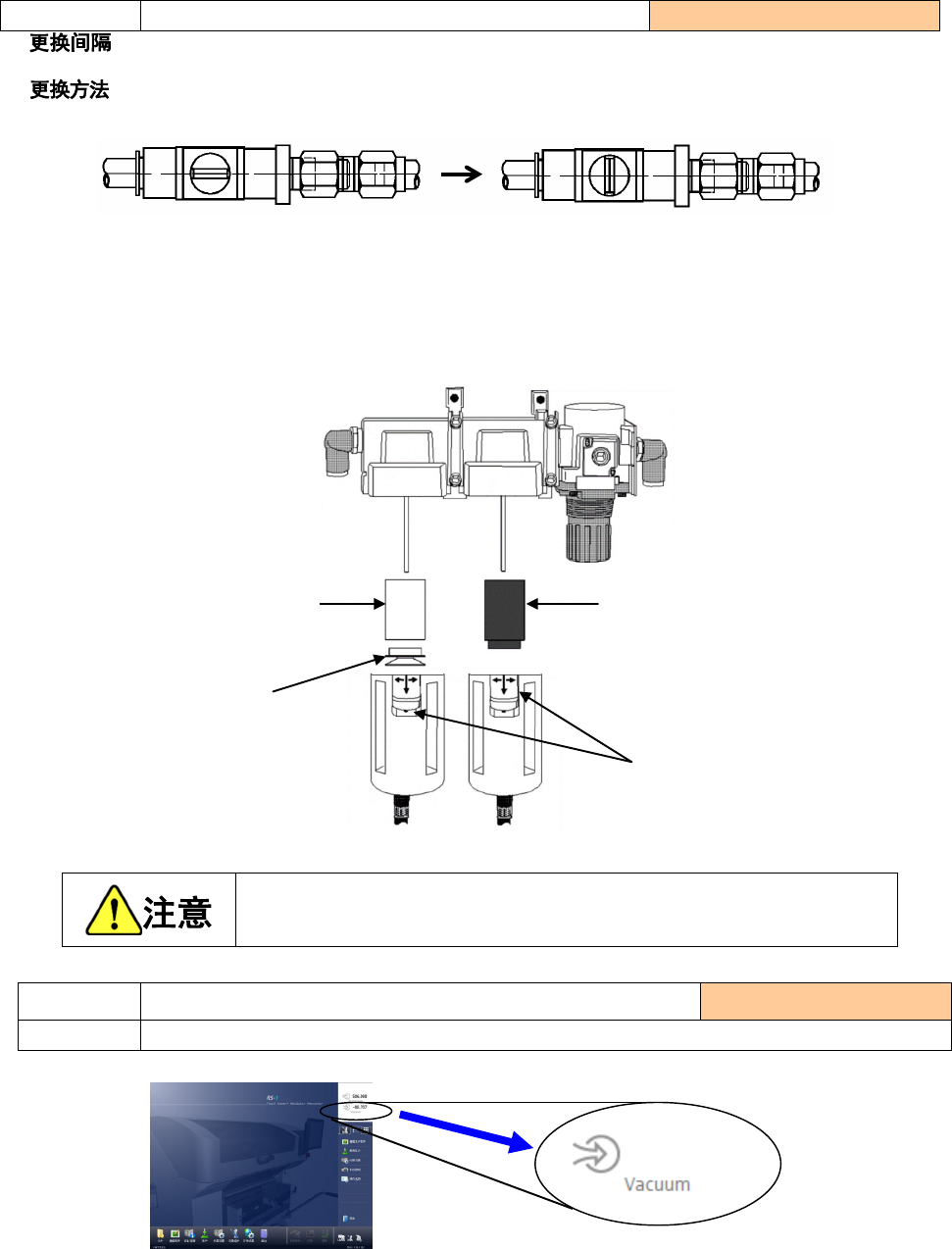

1）请关闭指状阀的旋纽。
2）请一面把滑动部向下降，一面将本体向左右某方向旋转 45 度，朝下拉出。
将固定过滤器零件 B 的树脂零件向左旋转，拆卸过滤器零件 B。将过滤器零件 A 本身向左旋转后拆下
过滤器零件 A。
3）安装时，请按照相反的步骤进行操作。
在开始作业前，请关闭指状阀的旋纽。
1) 請確認待機狀態的最大负压表示，達到-88kPa。
2) 最大负压表降低到-88kPa 以下时，需要更换消耗零件。
请按照「3-7-2 真空泵零件的更换」进行消耗零件的检查、更换。
检查･更换 更换过滤器零件 更换标准 ：1 年
检查项目
3-1-2 真空泵压力
实施频度 ：每天
检查内容 确认真空压力
打开状态
关闭状态
过滤器零件 A
PF901010000
过滤器零件 B
PF901006000
树脂零件
滑动部
-
8
8
.
707
第 1 部 基本篇
第 3 章 维护
3-5

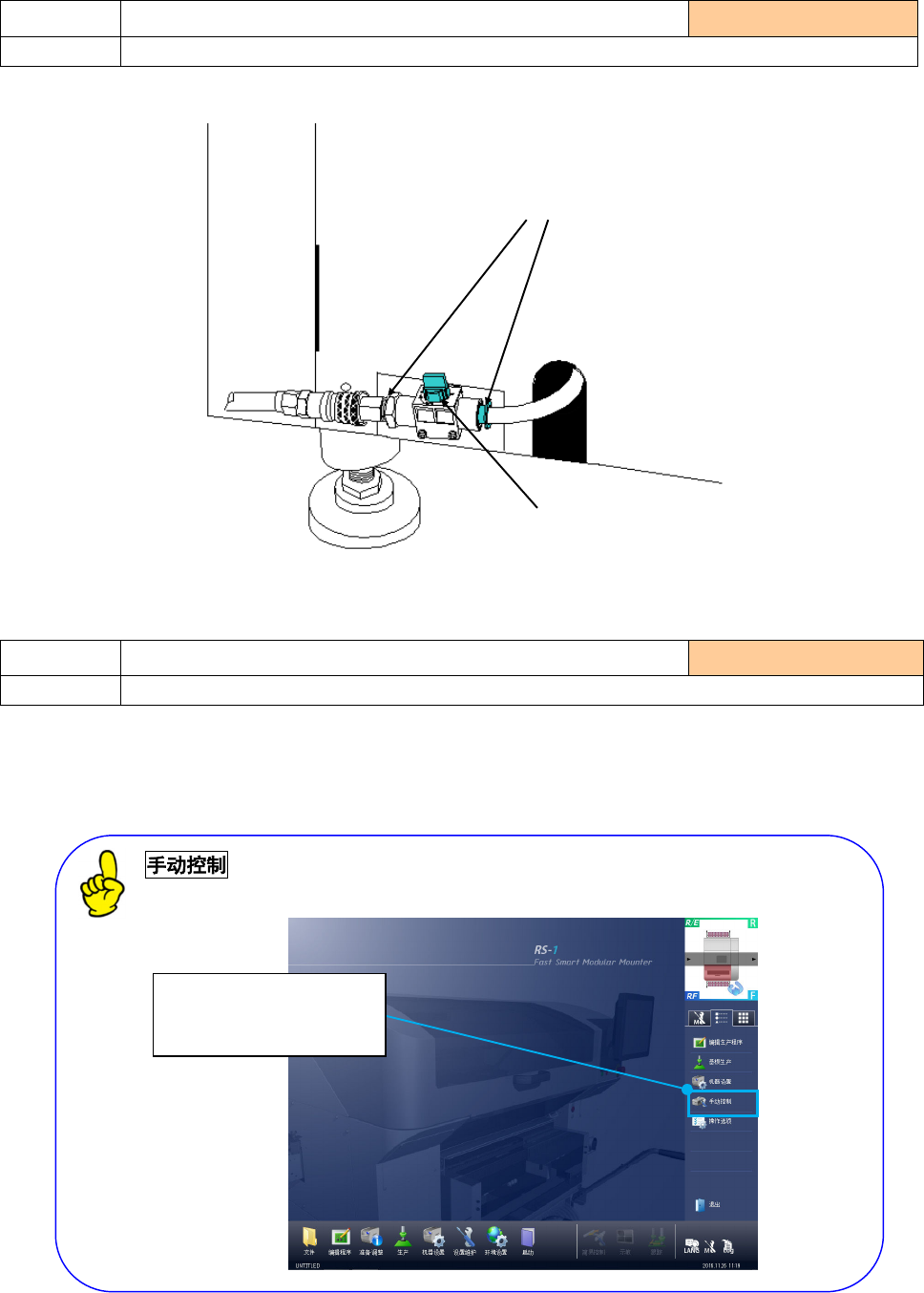

1) 请确认没有漏气。
1）接通主机的电源后，请选择「手动控制」项目，检查下列各项目的动作状况。
① 基板挡块部
② ATC 单元
「操作说明书 第 9 章 手动控制」
此功能用于确认各项动作、检查传感器的开／关。
检查项目
3-1-3 管道及接头
实施频度 ：每周
检查内容 检查气压管道部分是否漏气
检查项目
3-1-4 各单元气缸
实施频度 ：每周
检查内容 检查各气缸的动作
＜左侧内侧＞
检查漏气
指状阀
选择功能栏的「手动控
制」启动功能。
第 1 部 基本篇
第 3 章 维护
3-6
1) 请目检确认 Head 单元正面部位过滤器箱内的「空气过滤器①」没有脏污。
2）请通过「过滤器脏污检查」确认没有问题。
「使用说明书 11-3-3-2 检查过滤器脏污」
执行结果若有问题，会显示提示，敦促更换。
3) 如果有脏污，请更换新的过滤器。
1)
把过滤器箱的「固定螺丝②」（左右 2 处）拧松，取下「过滤器箱 U①」。
*①③形状因序号而异。①是薄金属片类型是右下图。
2)
检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
*该过滤器因序列号而异。 请看下面的图。
4)
把「过滤器③」插入「过滤器箱 L④」，要插紧，用「固定螺丝②」固定好。（紧固力矩：0.7 N·m）
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
5)
重新取得无吸嘴状态下的真空值。
检查项目
3-1-5 空气过滤器（LNC120-8 Head）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6 个月
①
有突起。
过滤器③ 件号：40046646
序号 RS17L1309 后
过滤器③ 件号：40046646
序号 RS17L1309 以前
③
②
④
③
④
①薄
② ①厚
