第 2 部 功能详解篇 第 8 章 机器设置
8-28
8-3-3-3 外形基准位置调整

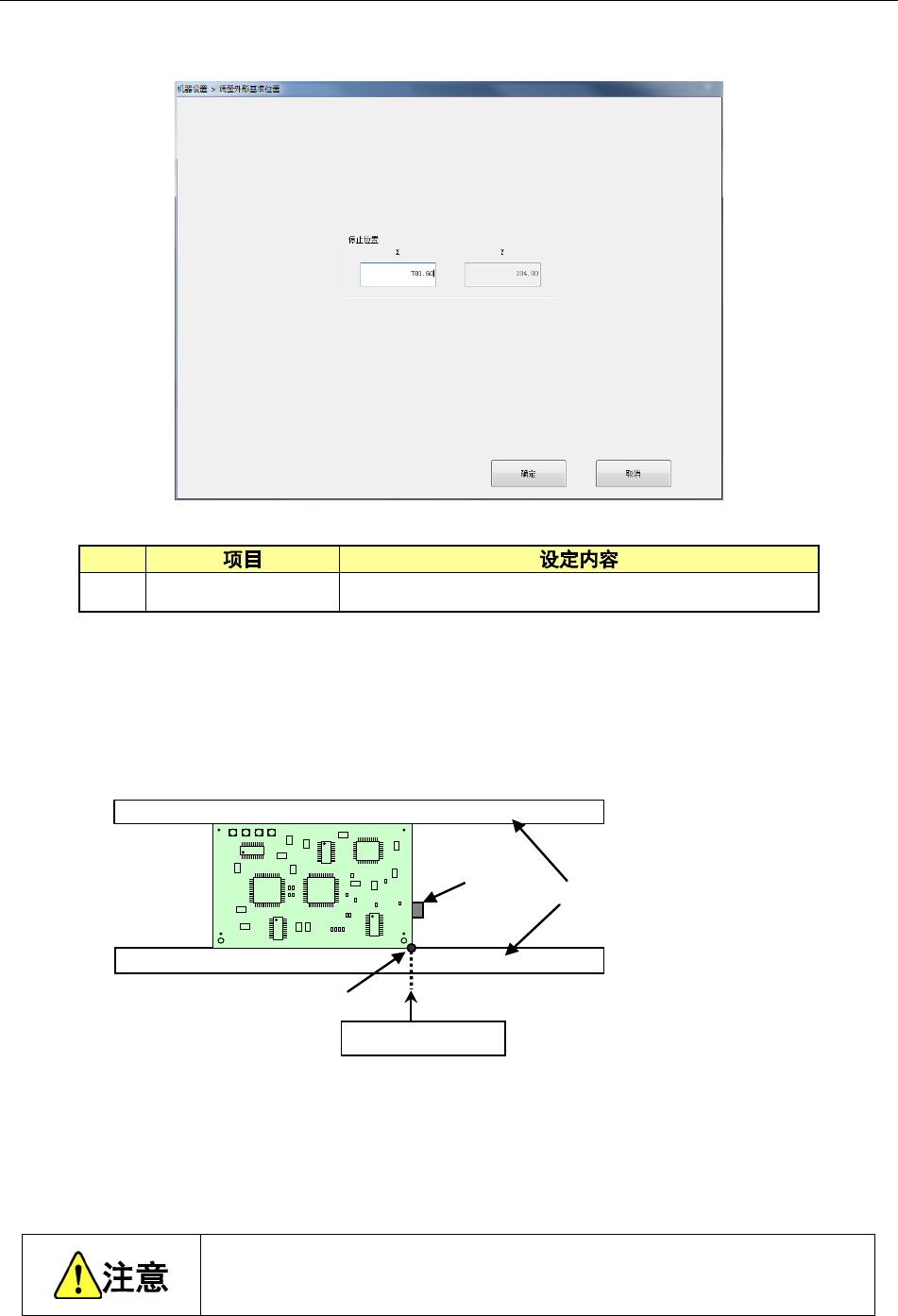

选择外形基准位置调整，即显示以下画面。
・ 外形基准位置调整
(1) 设定项目
No.
1
X
使用传送挡块的基板夹紧停止位置
(2) 设定方法
使用示教输入。
例) L→R 传送时
进行示教时，请将传送挡块设定为<ON>后，实施示教。
传送
传送挡块
外形基准的位置
X（停止位置）
※请调整轨道支撑（挡块主体），使各基板规格的挡销前端 X 方向位置处于以下位置。
・标准规格
传送左→右流动时 781.6±0.5mm
传送右→左流动时 131.6±0.5mm
为了防止人身伤害，示教过程中切勿将手伸入装置内部，也不要将脸和头靠
近装置。
第 2 部 功能详解篇 第 8 章 机器设置
8-29
8-3-4 位置设定
8-3-4-1 元件废弃位置

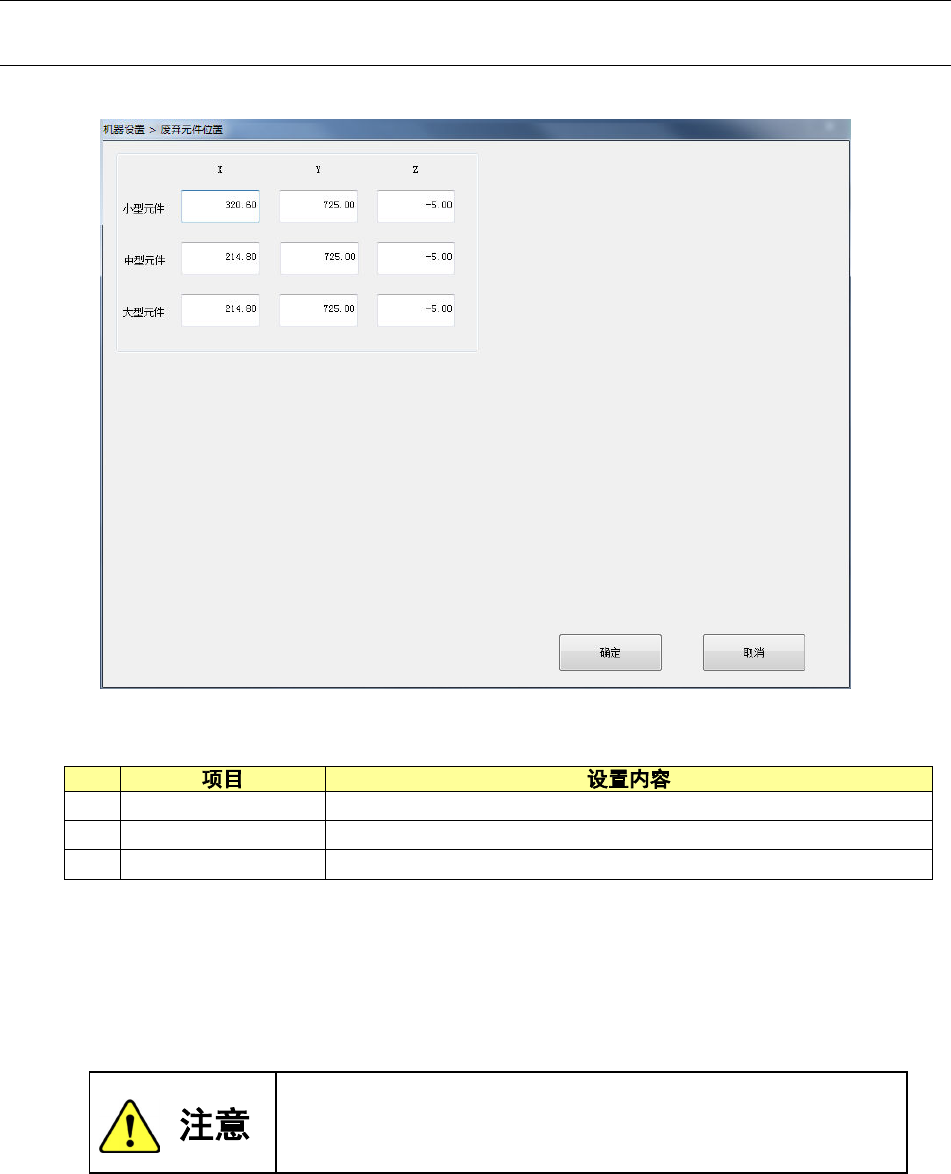

选择元件废弃位置后，会显示如下元件废弃位置设置画面。
(1) 设定项目
No.
1 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
2 中型元件(X、Y、Z) 中型元件（长边 180mm 短边 35.5mm 以下的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件（长边 180mm 短边 50mm 以下的元件）的废弃位置
(2) 设定方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
・ 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
第 2 部 功能详解篇 第 8 章 机器设置
8-30
8-3-4-2 IC 回收带位置

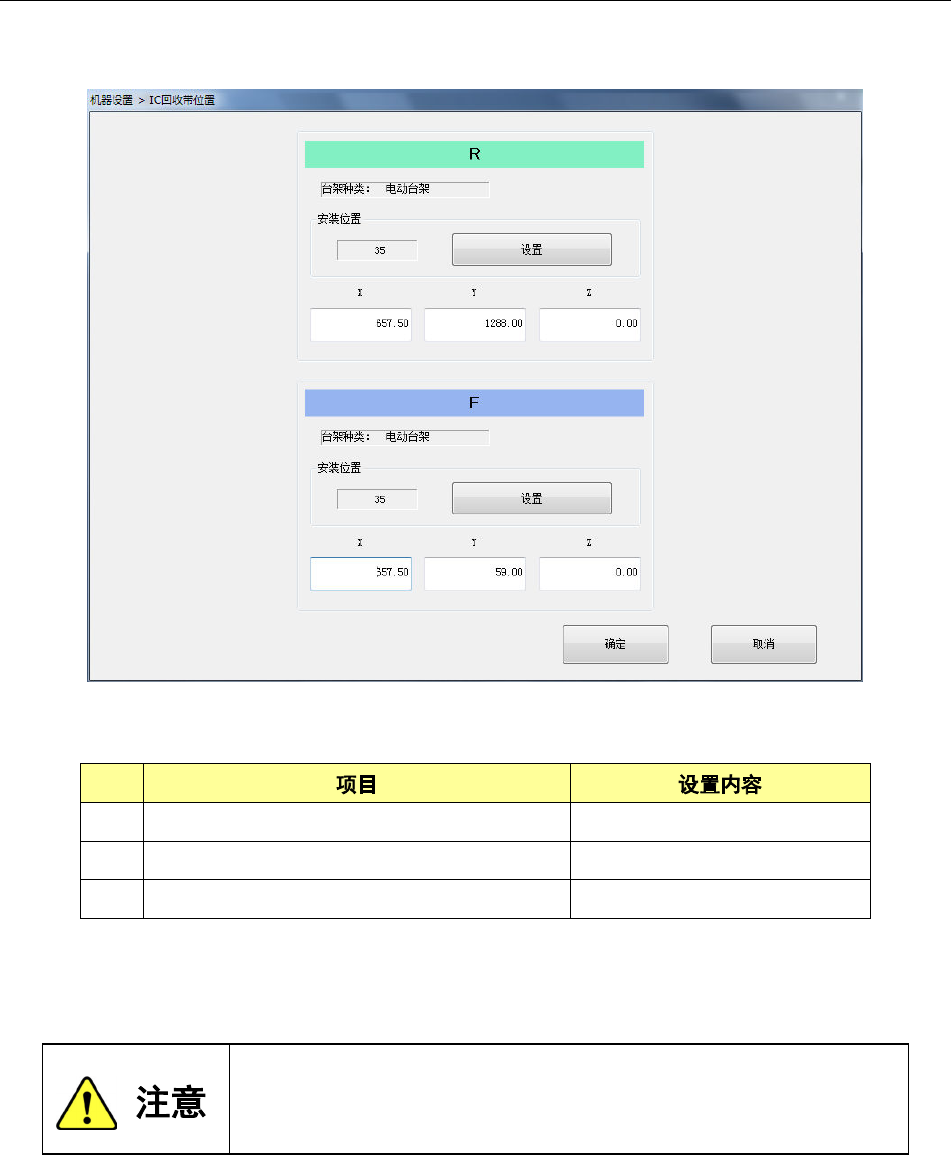

选择IC回收带位置，会显示如下画面。
(1) 设置项目
No.
1
台架类型 IC 回收带的安装台架
2 IC 回收带安装位置(前/后，供料器孔号) IC 回收带安装位置
3 IC 回收带元件废弃位置 (X，Y，Z) IC 回收带的元件废弃位置
通过示教或用软键盘设置。
当输入焦点在X或Y上时可示教XY值，当输入焦点在Z上时可示教Z值。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
· 在未设置安装位置的情况下进行生产程序优化时，有可能出现供料器
的配置与 IC 回收带重叠。
