第 1 部 基本篇 第4 章 制作生产程序
4-54
④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
废弃盒 ・全部元件均可选择。
长边、短边、高度在 15mm 以内的元件为小型废弃盒
长边 180mm、短边在 35.5mm 以内的元件为中型废弃盒
长边 80mm、短边在 50mm 以内的元件为大型废弃盒
除此以外的元件为特大废弃盒
在上述废弃盒中使用相应的最小废弃盒。
放回托盘
・包装选择为托盘时，可选择此项。
IC 回收带 ・可选择图像定心的元件，可以选择。
但元件高度超过 6mm 时，不能选择。
元件保护 ・全部元件均可选择。
⑤ 输送速度
设置电动式供料器的间距输送速度。
要变更输送速度时，设置选择“使用”，从下拉列表中选择“高速”、“中速”、“低速”。
如果因供料而导致空洞（Cavity）内的元件倒下，有可能通过改变速度能够抑制。
⑥ 接缝传感器
设置是否使用电动送料器(RF)的接缝传感器。
使用
(默认)
如果可以使用接缝传感器就使用。
但当机器设置的“不要使用接缝传感器”为 ON 时，则不使用接缝传
感器，与元件数据的设置无关。
不使用 即使可以使用接缝传感器也不使用。
第 1 部 基本篇 第4 章 制作生产程序
4-55

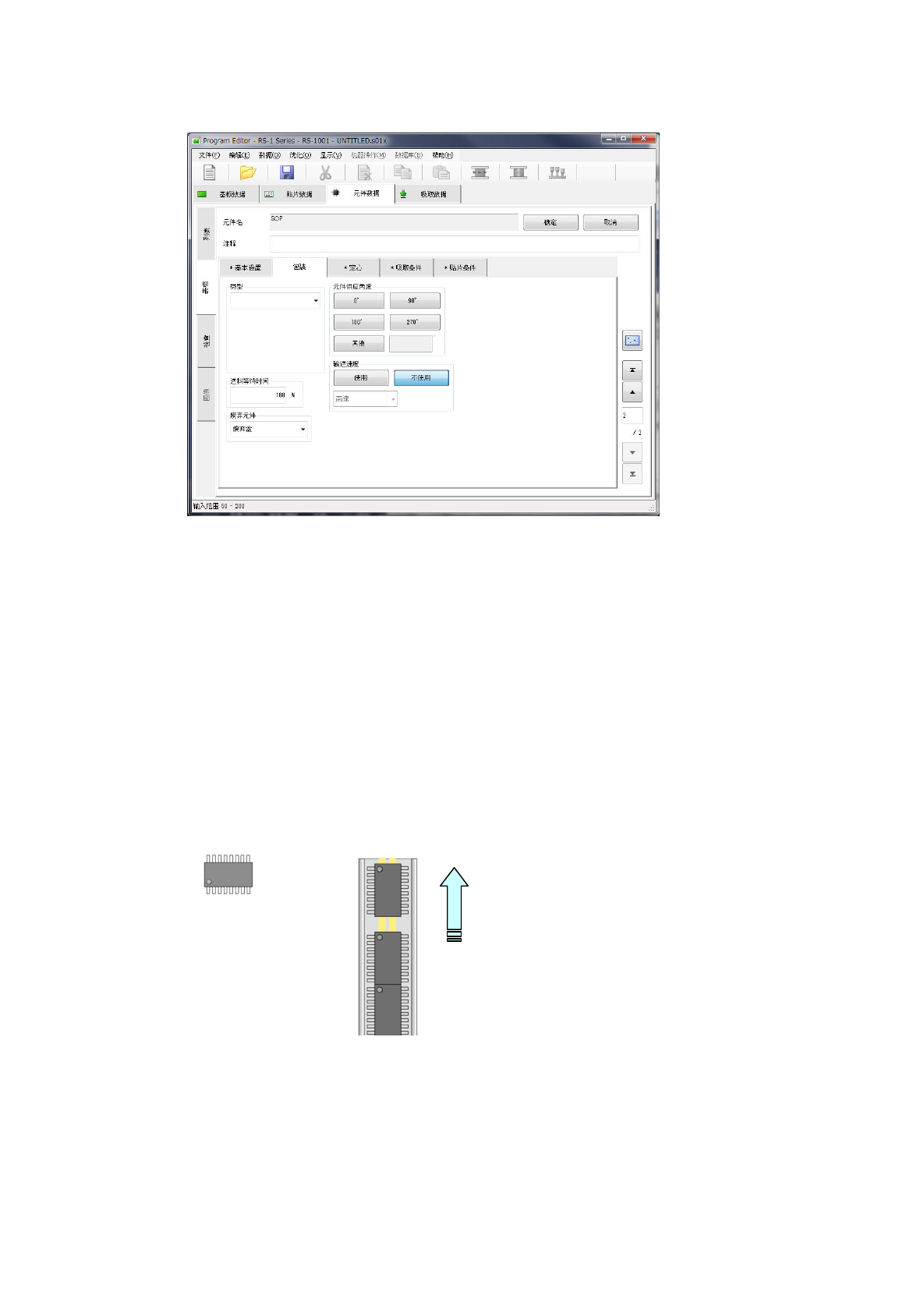

2) 料管的输入方法
① 类型
选择料管类型。
② 供料等待时间
相对于吸取元件后到可以吸取下一个元件的等待时间（各类型的设定值），按照实际等待时间所
占百分比进行设定。
初始值为 100%。
③ 元件供给角度
输入料管供料器上的元件包装相对于 JUKI 元件供给角度 0°倾斜的值。
具体内容请参照 4-3-5-2 (2) 包装 1) 编带的输入方法 的「※JUKI 的元件供应角度定义」。
选择其他时，请在编辑区域输入角度｡(0°～ 359.9875°)
④ 废弃元件
设定在定心识别错误，或者在引脚上浮检查发生错误时的元件废弃方法。
具体内容请参照 4-3-5-2 (2) 包装 (1) 编带的输入方法 的「元件废弃」。
传 送 方 向
定义角度 0° 供给角度 270°
