12-6-2 对应长尺寸基板
12-6-2-1 对应基板尺寸
实施基板 2 次传送，X 方向的基板尺寸可以扩展至 MAX.950mm。
这样使 LED 照明等处使用的长尺寸基板生产成为可能。
并且，与传送延长选项组合可对应 MAX.1200mm 的基板。
以下用「规定尺寸」表示各规格 1 次传送的最大尺寸。
(单位：mm)
基板规格 方向 最小尺寸
最大尺寸
1 次传送 2 次传送
标准规格
X 50 650 950
Y 50 370
两侧延长 150mm
规格(OP)
X 50 650 1100
Y 50 370
两侧延长 250mm
规格(OP)
X 50 650 1200
Y 50 370
第 2 部 功能详解篇 第 12 章 选项组件
12-36
12-6-2-2 基板停止位置和贴片范围
对基板外形尺寸 X 方向超过规定尺寸的基板，通常夹紧时不能贴片。
在站点内执行 2 次基板夹紧。第１次在挡块位置使基板停止，第 2 次不使用挡块而是由 HMS 检测出
基板终端后停止，由此对应基板外形尺寸 X 方向的尺寸为“950mm(超过规定尺寸)”的基板。(通过延
长传送，基板外形尺寸的 X 方向最大可达 1200mm)

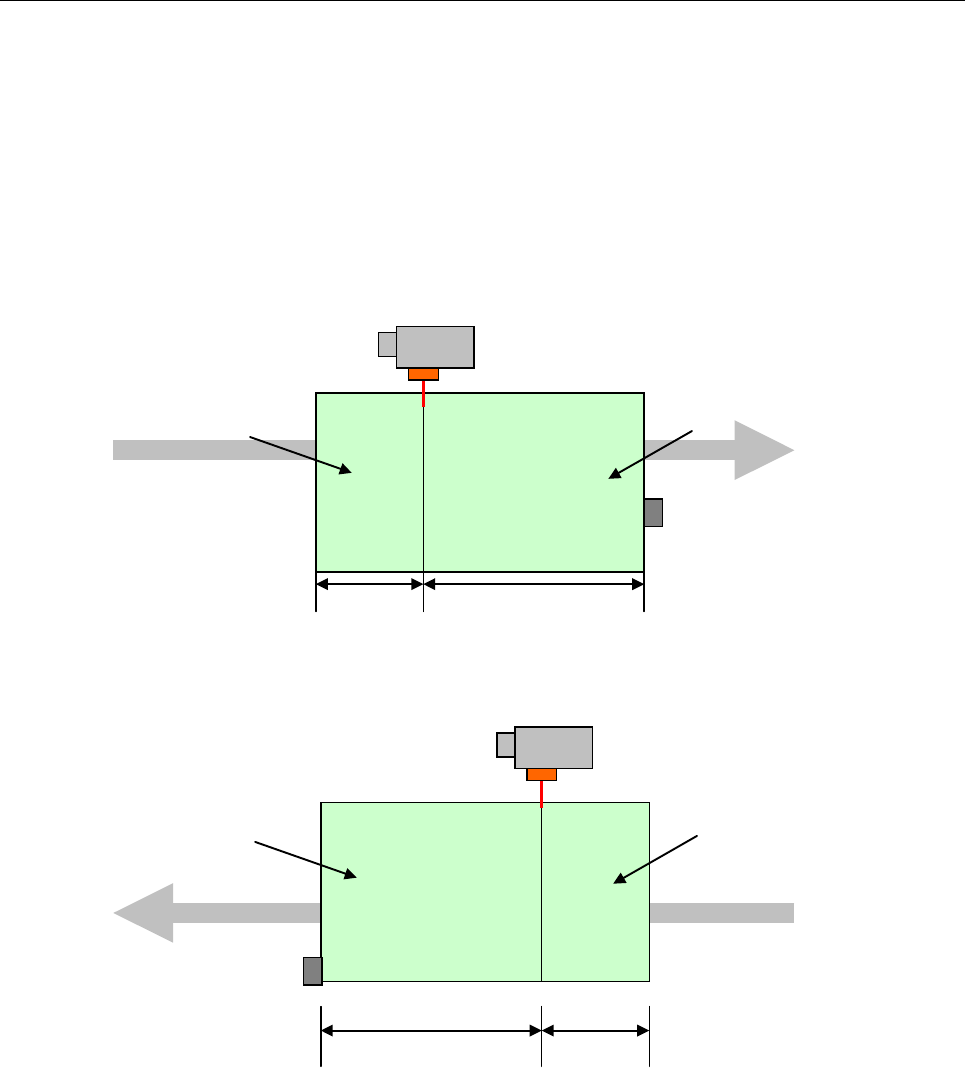

[左→右传送时]
[左←右传送时]
第 1 次基板夹紧的
贴片范围
① ②
第 2 次基板夹紧的
贴片范围
① ②
第 2 次基板夹紧的
贴片范围
第 1 次基板夹紧的
贴片范围
① ： 长 尺 寸 基 板 分 割 位 置 (生 产 程 序 )
② ： 基 板 尺 寸 - 长 尺 寸 基 板 分 割 位 置
第 2 部 功能详解篇 第 12 章 选项组件
12-37
12-6-2-3 BOC 标记
12-6-2-3-1
标记示教
夹紧基板后实施 BOC 标记的示教。对第 1BOC 标记在挡块位置夹紧，
对第 2BOC 标记，在 HMS 实施夹紧的状态下进行示教。
可以由基板传送分别实施夹紧。
12-6-2-3-2
基板传送
由「基板传送」实施的挡块位置夹紧，与以往一样通过「搬入基板」按钮进行选择。

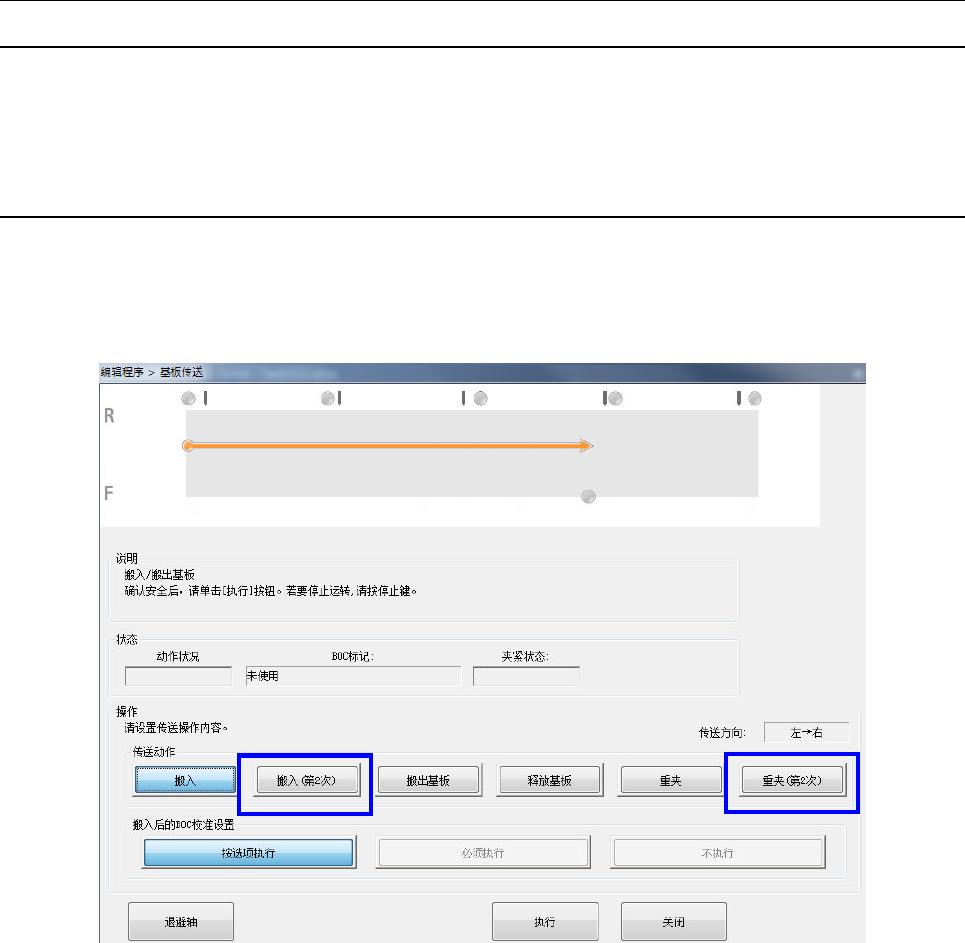

使用 HMS 进行的第 2 次贴片区域夹紧，通过「搬入基板(第 2 次)」按钮，或「重夹(第 2 次)」按钮进
行选择。
