第 1 部 基本篇 第 4 章 制作生产程序 4-59 (3) 定心 1) 激光定心时 设置 “ 吸嘴号 ” 、 “ 元件吸 取真空压 ” 、 “ 激 光高度 ” 、 “ 元 件形状 ” 、 “ 夹 式吸嘴数据 ” 。 ① 吸嘴号 请从下拉式列 表中选 择能够稳定吸取元件 的吸嘴编号 。 会显示标准吸 嘴（ 7500 ～ 7509 ）以及在 设置中分 配的其他吸嘴 号。 ② 元件吸取真空压 可对生产时无元件的真空级别 ( 在机器设置中设…
第 1 部 基本篇 第4 章 制作生产程序
4-58
⑨ MTC
・MTC 速度 ： 可以指定滑梭动作的速度。
如果慢一些，会增加向主机元件供应的稳定性，但节奏会变慢。
・吸取 ： 可以指定 MTC 吸取侧焊盘的种类（大、小）。
※ 若选择了「自动」，则仅限于元件尺寸为□10mm～□14mm(交互吸嘴时为□
10mm～□16mm)的元件，在生产时对同一元件选择两焊盘吸取。
・滑梭 ： 可以指定 MTC 滑梭侧的焊盘种类（大、小、机械）。
※ 为 BGA 等的球形元件时，因不能用 MTC 滑梭的焊盘吸取（使用真空），所
以应使用机械类型（夹住元件的外形）。
※ ｢附加信息｣选项卡的｢元件废弃｣处设定为｢托盘返回｣时，将无法选择选项｢
机械｣。
◆ MTC 焊盘的初始值
画面标识
默认值
吸取 ・元件尺寸横纵的短边
不足 16mm 时 ：小
超过
16mm
时
：大
滑梭 ・元件种类为 BGA 时
：机械
・元件种类为 BGA 之外时，元件尺寸横纵的短边
不足 16mm 时 ：小
超过
16mm
时
：大
・MTC 自动示教 ： 自动示教设为 [是] ，则对各点进行自动测量元件中心，并由光点显示元件中心。
生产时自动实施的示教是在初次以后，进行了元件数量变更后第一次拉出时实
施。
⑩ MTS
・MTS 速度
指定托盘的拉出速度。防止轻的元件跳出来。
・MTS 标记识别
使用 MTS 时，将识别吸取基准位置标记设置为「是」后，当拉出放有设置元件的托盘时，会进
行吸取基准位置标记的识别，校正吸取、放回元件等的执行坐标。
选择“是”，吸取精度会提高，但需要花费识别时间。
⑪ DTS
・DTS 速度：指定托盘的拉出速度。注意防止轻元件跳出。
第 1 部 基本篇 第4 章 制作生产程序
4-59
(3) 定心
1) 激光定心时
设置“吸嘴号”、“元件吸取真空压”、“激光高度”、“元件形状”、“夹式吸嘴数据”。
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
会显示标准吸嘴（7500～7509）以及在设置中分配的其他吸嘴号。
② 元件吸取真空压
可对生产时无元件的真空级别(在机器设置中设定)与按照本真空压吸取后的元件能否正常吸取做
出判断｡输入使用吸嘴号中指定的吸嘴吸取元件时的真空压｡
请点击显示真空压的位置，输入数值｡
-82.436 7500
1005,1608,SOT(塑封部 1.6×0.8),
2012,SOT(塑封部 2.0×1.25)
-82.436 7501 0603
-82.436 7502 1005
-82.436 7503
1608,SOT(塑封部 1.6×0.8),
2012,SOT(塑封部 2.0×1.25)
-82.436 7504 2012,3216,SOT(塑封部 2.0×1.25),SOT23
-82.436 7505 铝质电解电容器(小), 钽质电容器, 微调电容器
-82.436 7506
铝质电解电容器 (中), SOP (狭幅),
HSOP (狭幅), SOJ, 连接器
-82.436 7507
铝质电解电容器 (大), SOP (宽幅),
HSOP (宽幅), TSOP, QFP, PLCC, SOJ, 连接器
-82.436 7508 QFP, PLCC
-82.436 7509 0402
显示的元件吸取真空压是大致的参照值｡由于不同厂商，可能元件表面的规格各异，使用时，请
通过机器操作进行元件测量｡
第 1 部 基本篇 第4 章 制作生产程序
4-60

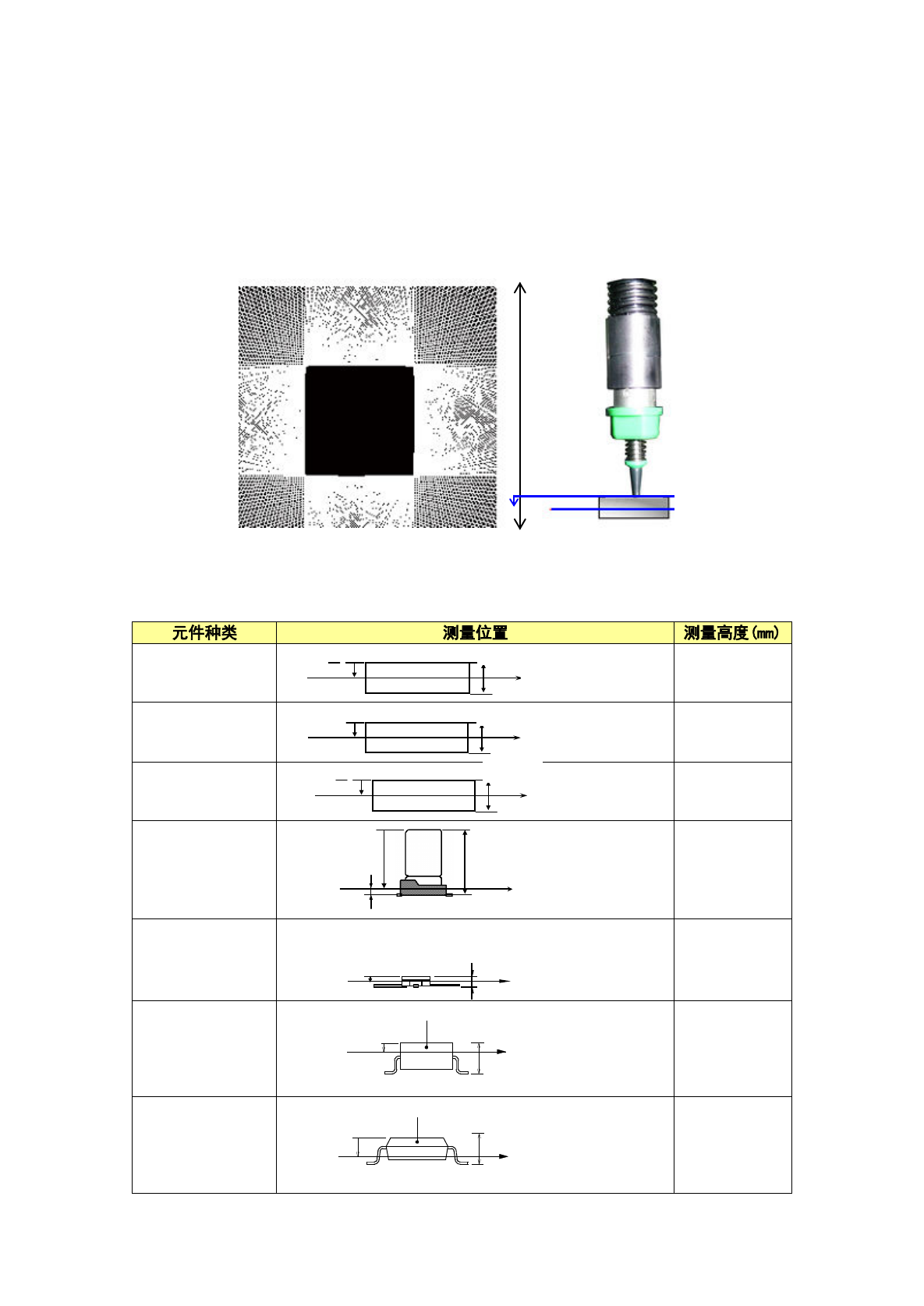

③ 激光高度
设置激光定心时的测量高度。
输入从吸嘴尖端到激光照射到的测量位置的尺寸。
虽然根据元件高度与元件种类自动决定初始值，但有时不同的元件(激光测定位置为圆筒形或透明
时等情况下)，需要改变初始值。
此外，引脚前端或元件的表面／背面等不太遮挡激光的部分位于激光面（激光高度）时，有时会
出现激光识别错误。请设置可进行稳定识别的高度。
◆ 默认值
激光高度的默认值有时根据元件的种类和元件高度来设置。
下表给出了元件种类和激光高度的默认值的关系。
方形芯片
-t/2
方形芯片
(LED)
-（t - 0.15）
圆筒形芯片
-t/2
铝电解电容器
-(t-β)
β=0.35
GaAsFET
部品高さ
t
レーザ測定位置
-0.5
-0.5
SOT
レ ー ザ 測
モ ー ル ド 部
部 品 高 さ
t
- γ
-r
r=0.25
SOP
HSOP
レ ー ザ 測 定
モ ー ル ド
部 品 高 さ
t
- 0 . 7 t
-0.7×t
2
t
-
部品高さ
t
レーザ測定位置
2
t
-
部品高さ
t
レーザ測定位置
部品高さ
t
レーザ測定位置
- ( t -β)
β
部品高さ
t
レーザ測定位置
- (t - 0.15)
元件高度
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
模部
元件高度
激光测定位置
元件高度
元件高度
元件高度
元件高度
元件高度
激光测定位置
模部
吸嘴尖端
激光高度
-Z
0
