第 1 部 基本篇 第 3 章 维护 3-40 No. No. 1 内六角螺栓（ M6×95 ） 8 根 10 气缸密封圈 2 泵头盖 1 1 1 气缸 3 连接管 12 内六角螺栓 （ M8×20 ） 4 Ｏ环 P-10 13 碗型密封圈 压板 5 泵头盖 2 14 碗型密封圈 6 密封圈 15 连杆 7 阀挡板 8 吸排气阀 9 气缸板
第 1 部 基本篇
第 3 章 维护
3-39
●更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)关闭。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。

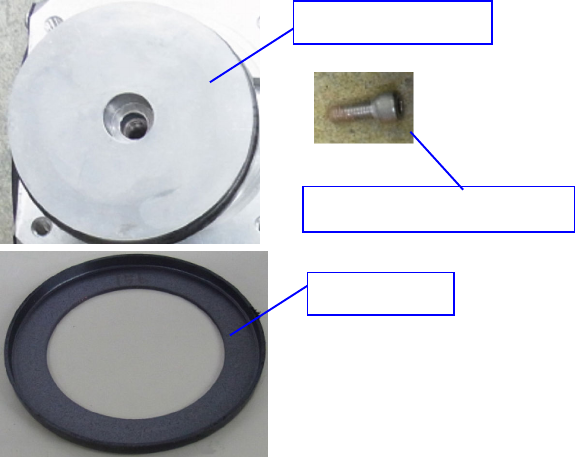

碗型密封圈压板
内六角螺栓
(M8×20)
碗型密封圈
第 1 部 基本篇
第 3 章 维护
3-40
No.
No.
1
内六角螺栓（M6×95）8 根
10
气缸密封圈
2
泵头盖 1
11
气缸
3
连接管
12
内六角螺栓（M8×20）
4
Ｏ环 P-10
13
碗型密封圈压板
5
泵头盖 2
14
碗型密封圈
6
密封圈
15
连杆
7
阀挡板
8 吸排气阀
9
气缸板
第 1 部 基本篇 第4 章 制作生产程序
4-1
4
4-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的“校正”部分予以说明。
No.
1
确认 ATC 周围的状况，进行日常检查。
2
确认主气压(0.5MPa)。
3
在实施前确认装置内部是否有异物等。
4
节假日后或寒冷地区，必须进行预热
(10 分钟左右)。
5
6
如果因日常检查、设置基板时清扫吸
嘴、改变基准销位置等而改变了机器
的初始设置状态时，请重新进行「机
器设置」。
(参见“第 8 章 机器设置”)
7
参见“第 5 章 数据库”
8
9
发生贴片位置偏移、定心不良等贴片
不正常时，可在「编辑程序」中进行
校正。部分元件数据可在「生产」中
进行校正。
10
11
12
13
定期实施。
(
参见
“
第
3
章
维护
”)
调整
机器设置
制作元件数据库
检查贴片
有错误贴片
无错误贴片
必要
不必要
不必要
必要
检查设备
接通电源
返回原点
预热
设置基板
在“机器设置”中
设置变更部分
在“数据库”中
制作元件数据
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
校正
生产
结束生产
关闭电源
日常检查
