第 2 部 功能详解 篇 第 6 章 通用图像元件 6-16 (4) 边 用红色的线 来显示。 (5) 角 角元件要素用 红色来 显示。 (6) 用户定义 用户定义要素 用红色 显示。 角 边 用户定义
第 2 部 功能详解篇 第 6 章 通用图像元件
6-15
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
用绿色的圆形或正方形
来表示。
用淡蓝色的圆形或正方
形来表示。

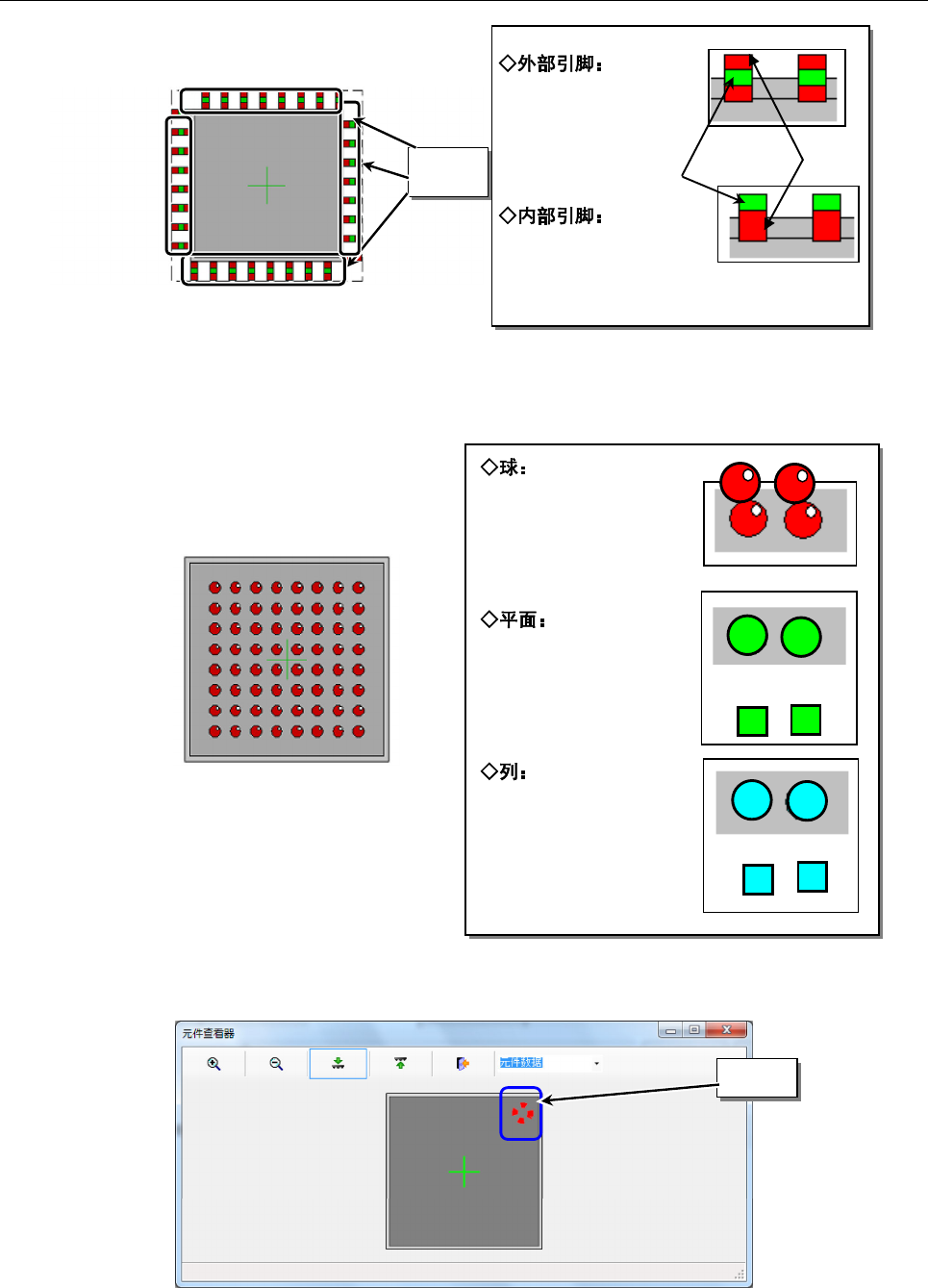

6-3-3 按元件类型区分「元件查看器」画面示例
(1) 外部引脚、内部引脚
(2) 球、平面（Land）、列
球、平面（Land）、列采用各不相同的颜色显示。
(3) 标记
用虚线的圆或正方形来显示。
红色长方形的
中心部分有绿色
的斑块。
红色长方形，
前端有绿色的斑块。
or
红色
绿色
引脚
标记
or
第 2 部 功能详解篇 第 6 章 通用图像元件
6-16

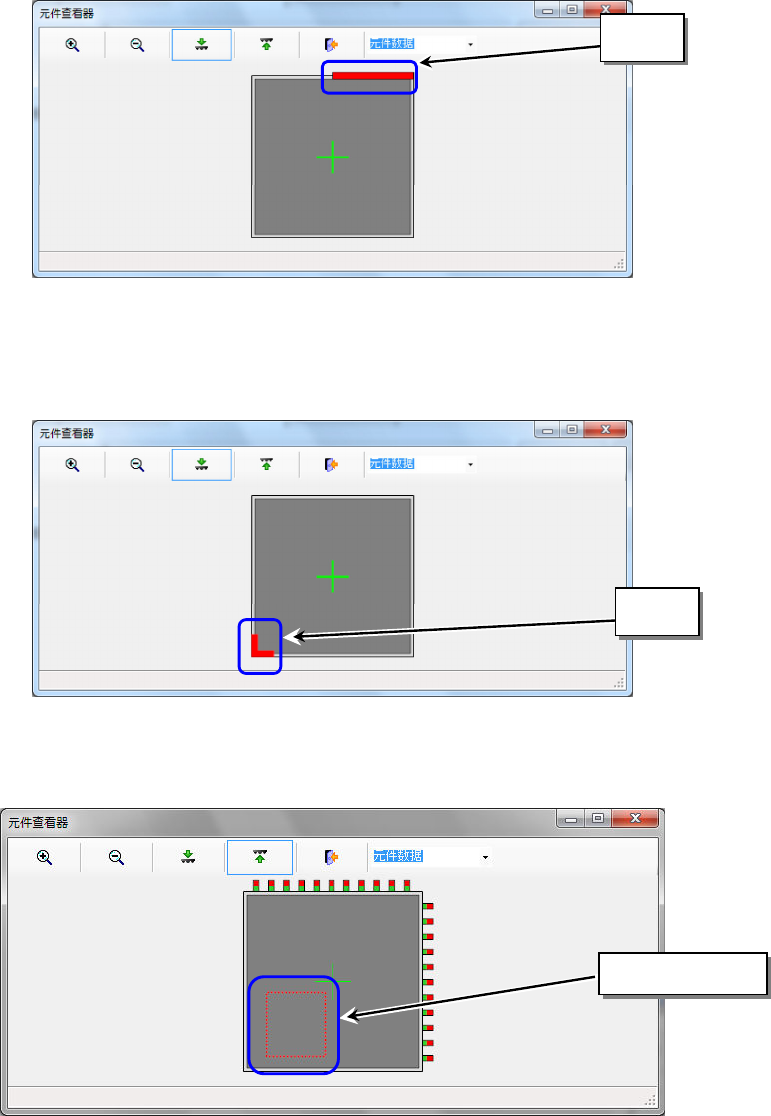

(4) 边
用红色的线来显示。
(5) 角
角元件要素用红色来显示。
(6) 用户定义
用户定义要素用红色显示。
角
边
用户定义
第 2 部 功能详解篇 第 6 章 通用图像元件
6-17

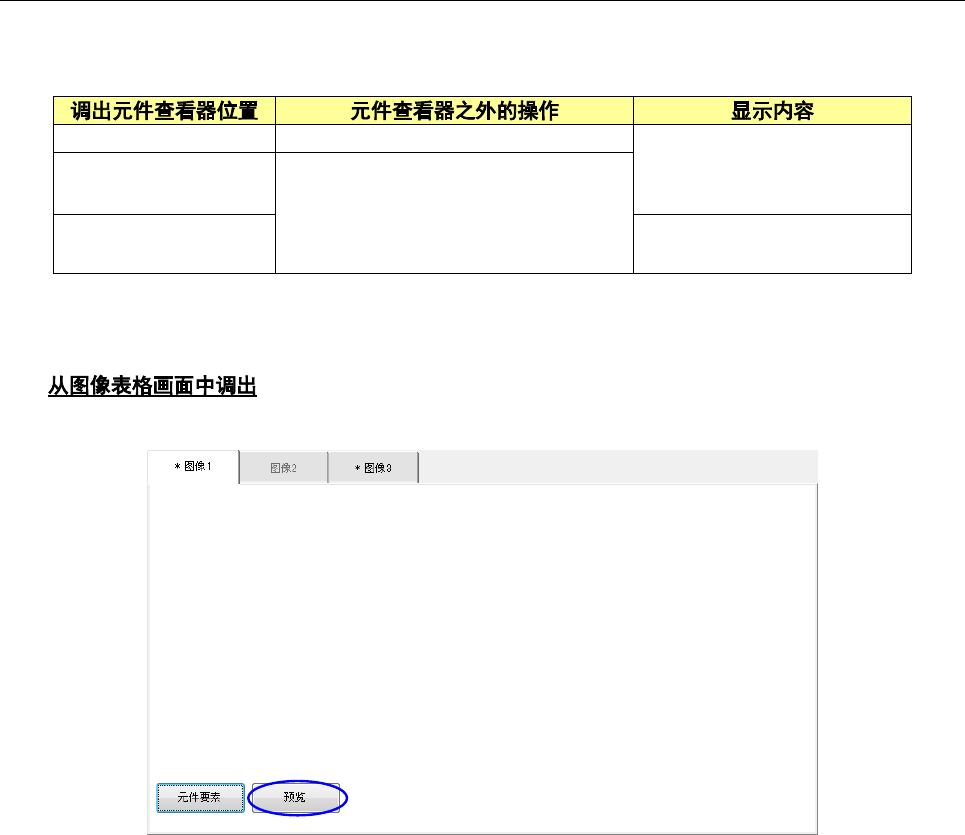

6-3-4 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可从以下3个画面调出显示。
操作方法和显示内容因调出的画面而异。
图像表格画面 必须打开元件查看器
显示全部扩展列数据组
元件要素数据画面
不关闭元件查看器也可以追加、编辑
数据。追加、编辑后，按[元件查看器]
按钮即更新数据，重新显示画面。
扩展列画面 仅显示目前的扩展列数据组
(1) 调出方法
点击图像表格中的[预览]按钮。
