第 2 部 功能详解篇 第 12 章 选项组件
12-42
(2) OUT 传感器 OFF 时 ZA 轴可下降的基板
已完成贴片的基板在 OUT 传感器上搬出待机时，对于超过贴片头可移动极限尺寸的基板，当处
在有搬出待机基板 (OUT 传感器 ON)的状态时，ZA 高度将配合全部贴片点中的最高高度进行动
作。待机基板被搬出，处于 OUT 传感器上无基板(OUT 传感器 OFF)的状态时，ZA 高度可以配
合已贴片点中的最高高度进行动作。
贴片头的可移动极限
OUT
传感器
已贴片的搬出待机基板
贴片动作中的基板
已贴片元件的
最大高度
LNC120 下面高度
XY 轴可移动高度
搬出待机基板的
已贴片元件最大高度
贴片头的可移动极限
OUT
传感器
已贴片的搬出待机基板 无
贴片动作中的基板
已贴片元件的
最大高度
LNC120 下面高度
XY 轴可移动高度
第 2 部 功能详解篇 第 12 章 选项组件
12-43
12-6-4-2 设置方法(机器设置)
在机器设置画面选择[传送设置]-[基板传送]，请确认是否勾选｢对应 3 缓冲的基板尺寸下的 ZA 轴动
作」。
有关设置方法，请参照「8-3-3-1 传送设置」。
如果不正确输入基板尺寸，贴片头可能会碰触到已贴片基板上的元件。
请务必输入正确的设定值。
本功能有效时，与 1 缓冲区模式下的生产同样，请确认「2-14-1 ZA 轴 3mm
高度的动作条件」等与 ZA 轴相关的动作条件，在理解之后再使用。
第 2 部 功能详解篇 第 12 章 选项组件
12-44
12-7 矩阵托盘供给器（MTC）的设置方法
在本机器，可以选择 TR6SNV、TR6DNV。
有关使用方法、设置方法的详情，请参见 MTC 附带的『使用说明书』。
要将其他机种移来的 TR6SNV 和 TR6DNV 安装在RS-1，需要进行改造及 MTC 软件版本升级、DIPSW
的切换，如果未对应，接通电源会成为紧急停止状态。
有关改造及 MTC 版本升级，请咨询客服。
※在 RS-1 或其他机种上，使用完成改造、MTC 版本升级的 TR6SNV、TR6DNV 时，请实施【12-7-2】
记载的操作。
为了防止意外启动引起事故，请切断电源后再进行操作。

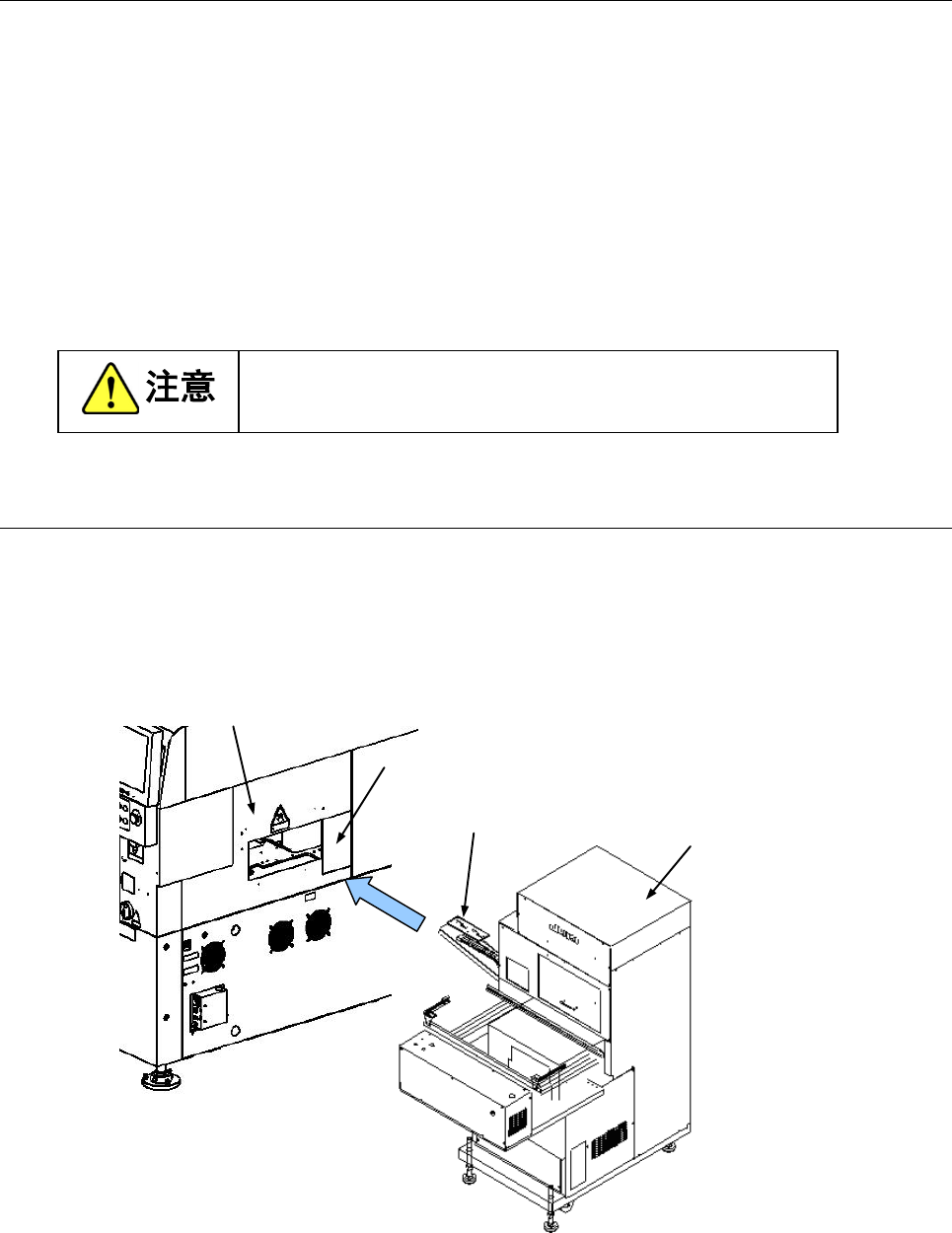

12-7-1 安装方法
(1) 从主机正面看，从后方移动［MTC 主体④］，使得［MTC 滑梭部③］进入右后部的［MTC 导轨
盖罩①］中。
(2) 请在传送带导轨高度与基准导轨对齐的状态下，确认贴片机的贴片头能否移动到滑梭的吸取位置。
①
②
③
① MTC 导轨盖罩
② 盖罩 RUR
③ MTC 滑梭部
④ MTC 主体
④
