第 2 部功能详解篇第 12 章选项组件 12-47 连接对象： RS-1 以外连接对象： RS-1 为了防止意外启动引起事故，请切断电源后再进行操作。

第 2 部功能详解篇第 12 章选项组件

12-46

12-7-2 MAIN 基板的设置

在 RS-1 使用 TR6SNV/TR6DNV 时，需对 MAIN 基板设置 DIPSW。

出库时 DIPSW6-2 设定为 OFF。

连接在 RS-1 上时，请确认安装基板的设置，变更为以下的基板设置。

MTC 连接机种

DIPSW6-2

RS-1 ON

RS-1 以外

OFF

要确认 MAIN 基板，如果为 MTC 请取下①的盖罩。

将 MAIN 基板②位置的 DIPSW6-2 设为 ON，则可以在 RS-1 使用完成了改造和 MTC 软件版本升级

的 TR6SNV/TR6DNV。将 DIPSW6-2 设为 OFF，则可以连接到能够使用 TR6SNV/TR6DNV 的 RS-1

以外的机种上。

第 2 部功能详解篇第 12 章选项组件

12-47

连接对象：RS-1 以外连接对象：RS-1

为了防止意外启动引起事故，请切断电源后再进行操作。

第 2 部功能详解篇第 12 章选项组件

12-48

12-8 双托盘服务器（DTS）

可以在主机选择 TR1RB。

有关详细的使用方法，请参照 DTS 的『使用说明书』。

如果在 XY 轴或贴片头动作过程中更换，托盘支架会接触到动作部位，可能造

成人身及装置损伤。

所以在 XY 轴或贴片头动作中，请绝对不要更换托盘支架。

另外，请务必将安全盖罩打开之后再进行更换。

将生产所需要的供料器安装在生产程序指定的位置后，在供料器间未安装供料

器的全部剩余位置上，安装不使用的 8mm 带状供料器等，不要留下可以插入

手掌或手指的缝隙，以确保安全。

当使用厚度托盘是 10mm 以上，未使用后送料器浮动传感器。而且，它可通

过删除规制棒使用。RS-1 将操作仅在元件高 25mm 规格。

为 10mm 以下的托盘厚度是使用后送料器浮动传感器。如果设置了规制棒，

并根据组件的高度运行。

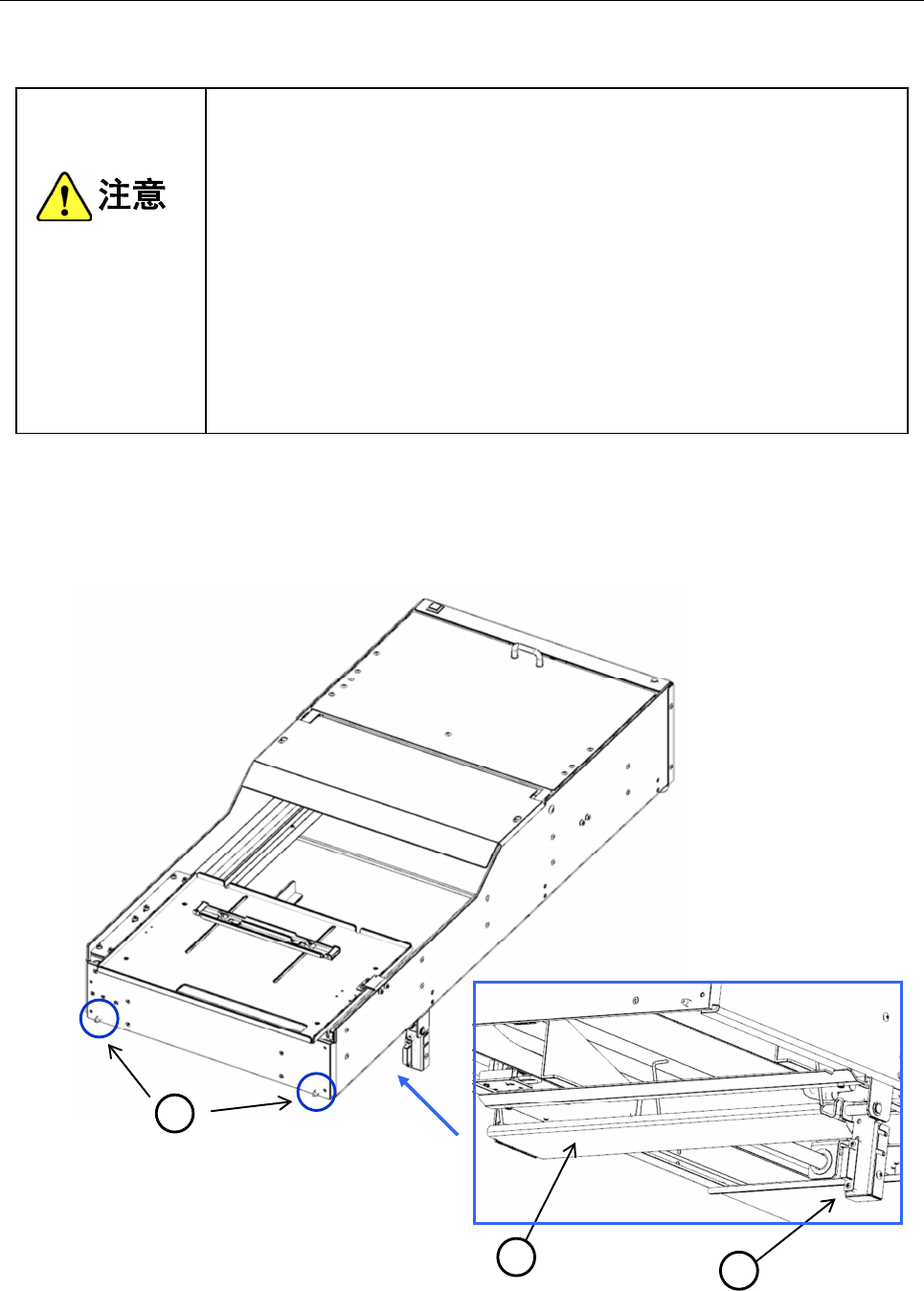

1) 在机器设置所设置的后部台架的任意位置安装好装置。

请将装置前端的位置决定销①插入台架。

2) 锁紧夹紧杆②，固定装置。

3) 请降下③I/F 连接器托架，将连接器完全插入。
