第 1 部 基本篇 第 4 章 制作生产程序 4-1 19 [ 控制 2] 以及 [ 控 制 3] 选项卡是详 细设置图 像识别时有关照明 数据的画面。 根据图像控制 数据的 大分类的选择，按以 下图案显 示。 1) 反射照明时 照明控制数据 _( 反射照明 ) 画面是用于 设置反射 照明输入值的画面。 照明控制数据 ( 反射照明 ) 画 面如下所示。

100%1 / 1020
第 1 部 基本篇 第4 章 制作生产程序
4-118
根据元件类别，可分割识别的条件不同。
VCS
54mm 视野 27mm 视野 10mm 视野
分割识别
X
×
Y
1
×
2
2
×
1
1
×
3 2
×
2
1
×
2
2
×
1
1
×
3 2
×
2
1
×
2
2
×
1
2
×
2
元件种类
方形芯片
× × × × × × × ×
铝电解电容电容
× × × × × × × ×
GaAsFET
× × × × × × × ×
SOP
○ × ○ ○ × ○ × ×
HSOP
× × × × × × × ×
SOJ
× × × × × × × ×
PLCC (QFJ)
× × × × × × × ×
PQFP (BQFP)
○ × ○ ○ × ○ × ×
TSOP
○ × ○ ○ × ○ × ×
TSOP2
○ × ○ ○ × ○ × ×
BGA ※1
○ × ○ ○ × ○ × ×
FBGA ※1
○ × ○ ○ × ○ ○ ○
外形识别
○ ○ ○ × × × × ×
通用图像
○ ○ ○ ○ ○ ○ ○※2 ○※2
单向引脚连接器
○ ○ × ○ ○ × × ×
双向引脚连接器
○ ○ × ○ ○ × × ×
Z 引脚连接器
○ ○ × ○ ○ × × ×
扩展引脚连接器
× × × × × × × ×
J 引脚插座
× × × × × × × ×
鸥翼形插座
× × × × × × × ×
带减震器的插座
× × × × × × × ×
QFN
× × × × × × × ×
※1 关于 BGA、FBGA，分割对应根据识别种类而异，仅适用全 BALL、全 LAND 的情况。
※2 10mm 视野下的通用图像元件分割识别，仅球形元件予以对应。
第 1 部 基本篇 第4 章 制作生产程序
4-119
[控制 2]以及[控制 3]选项卡是详细设置图像识别时有关照明数据的画面。
根据图像控制数据的大分类的选择，按以下图案显示。

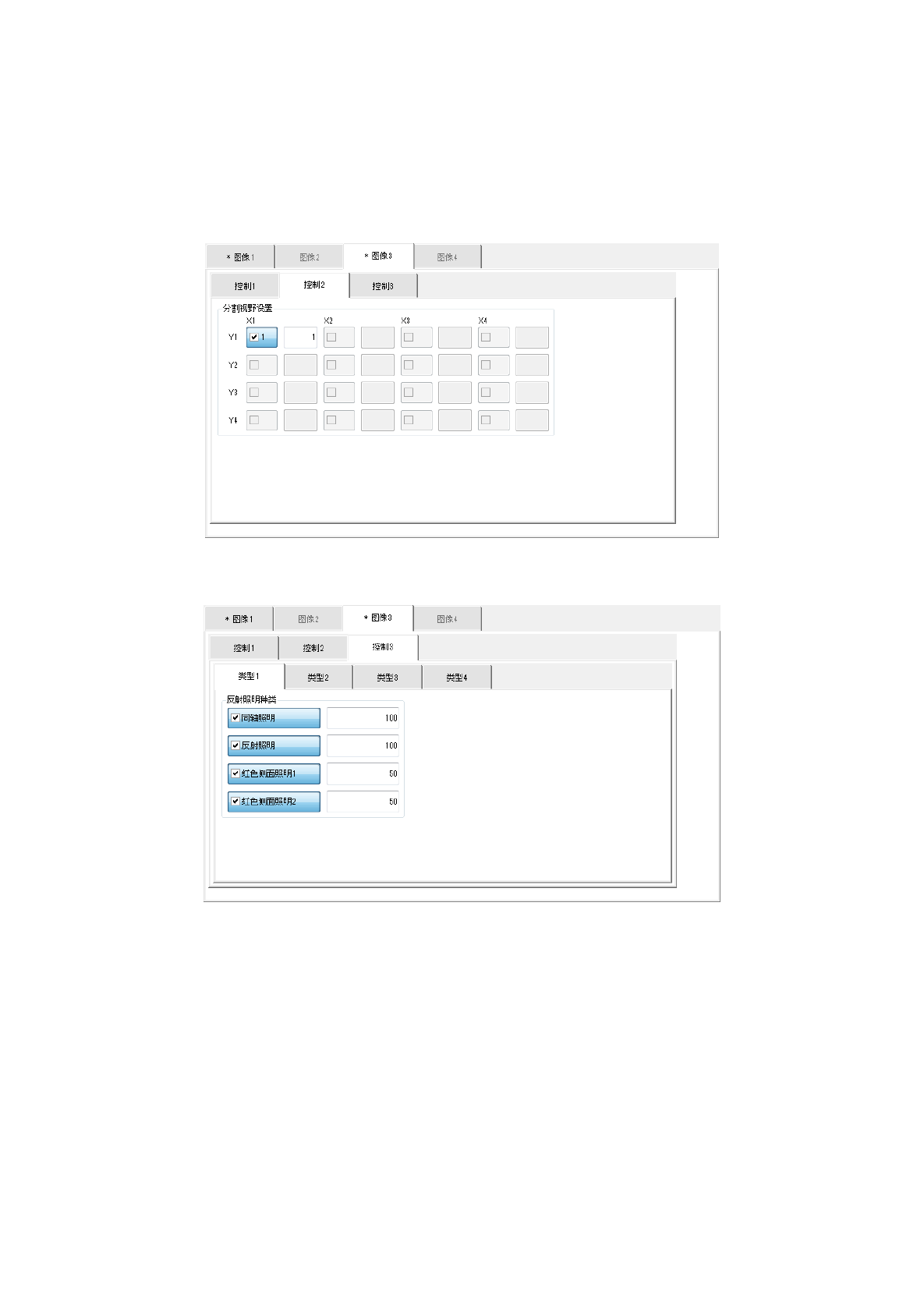

1) 反射照明时
照明控制数据_(反射照明)画面是用于设置反射照明输入值的画面。
照明控制数据(反射照明)画面如下所示。
第 1 部 基本篇 第4 章 制作生产程序
4-120

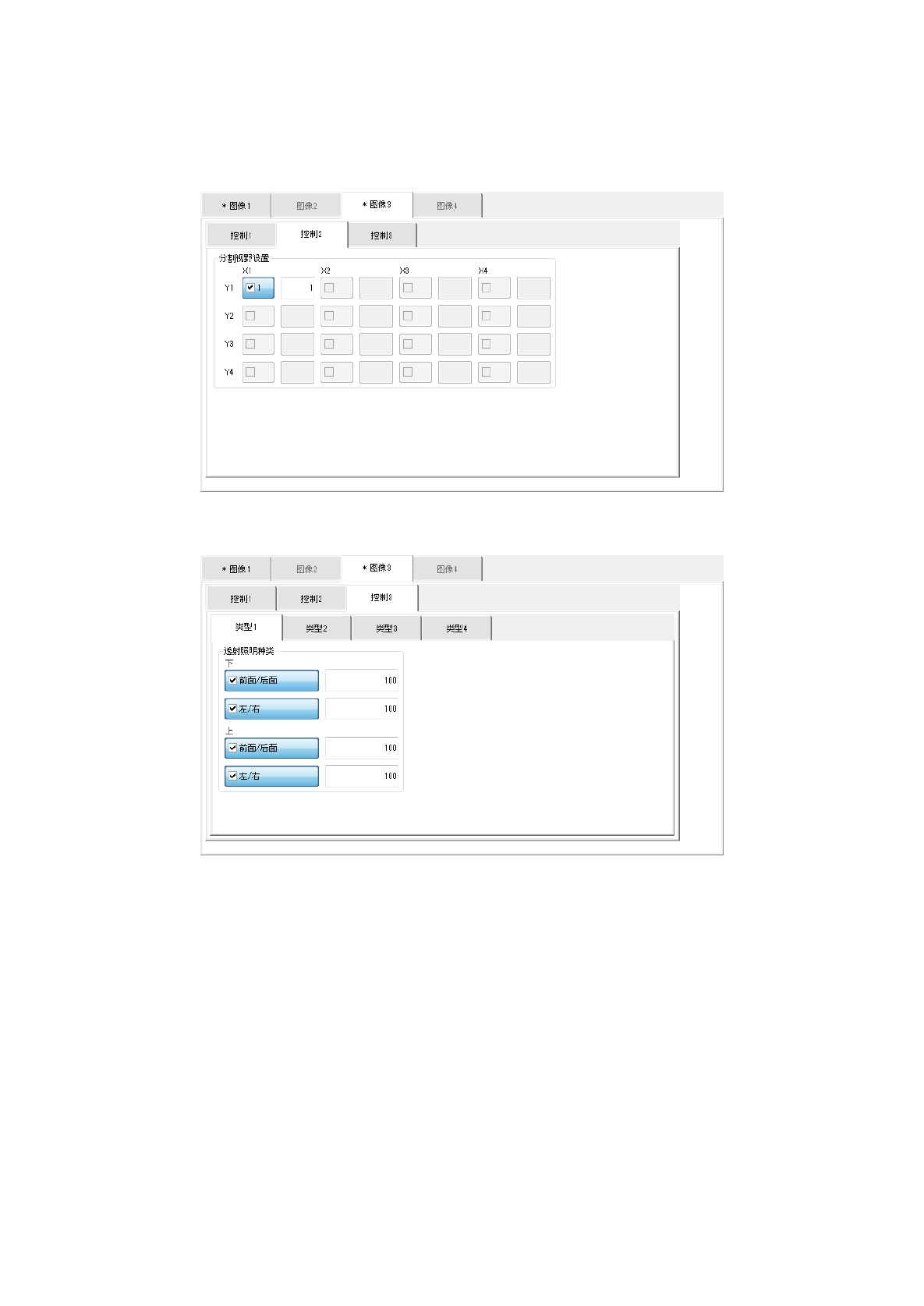

2) 透过照明时
照明控制数据(透过照明)画面是用于输入透过照明的输入值的。
照明控制数据(透过照明)画面如下所示。
