第 2 部 功能详解篇 第 7 章 操作选项
7-13
不搬出基板
生产中，按下单循环键时，生产一块基板结束后
不搬出基板，而是留在工作台上。
・解除夹紧基板，暂停。
・按下<START>开关后，重新开始生产。
搬出所有的设
置基板
将贴片中的基板排出到后工序后，结束生产。
7
矩阵电路的贴片顺序
指定使用电路时的贴片顺序。
以电路单位
完成贴片
在矩阵或非矩阵基板上以电路为单位依次完成
贴片。
以同样贴片
点开始贴片
按贴片数据顺序，把第 1 号元件都贴到各条电
路，再把第 2 号元件贴到各条电路，依此类推，
按贴片数据顺序贴到各条电路上。
多点吸取贴
片方式
把可一次吸取（吸嘴数）的元件配对，贴到各条
电路上，可以最快速度贴片，通常情况下推荐采
用这个方式。
第 2 部 功能详解篇 第 7 章 操作选项
7-14
7-4-3 运行

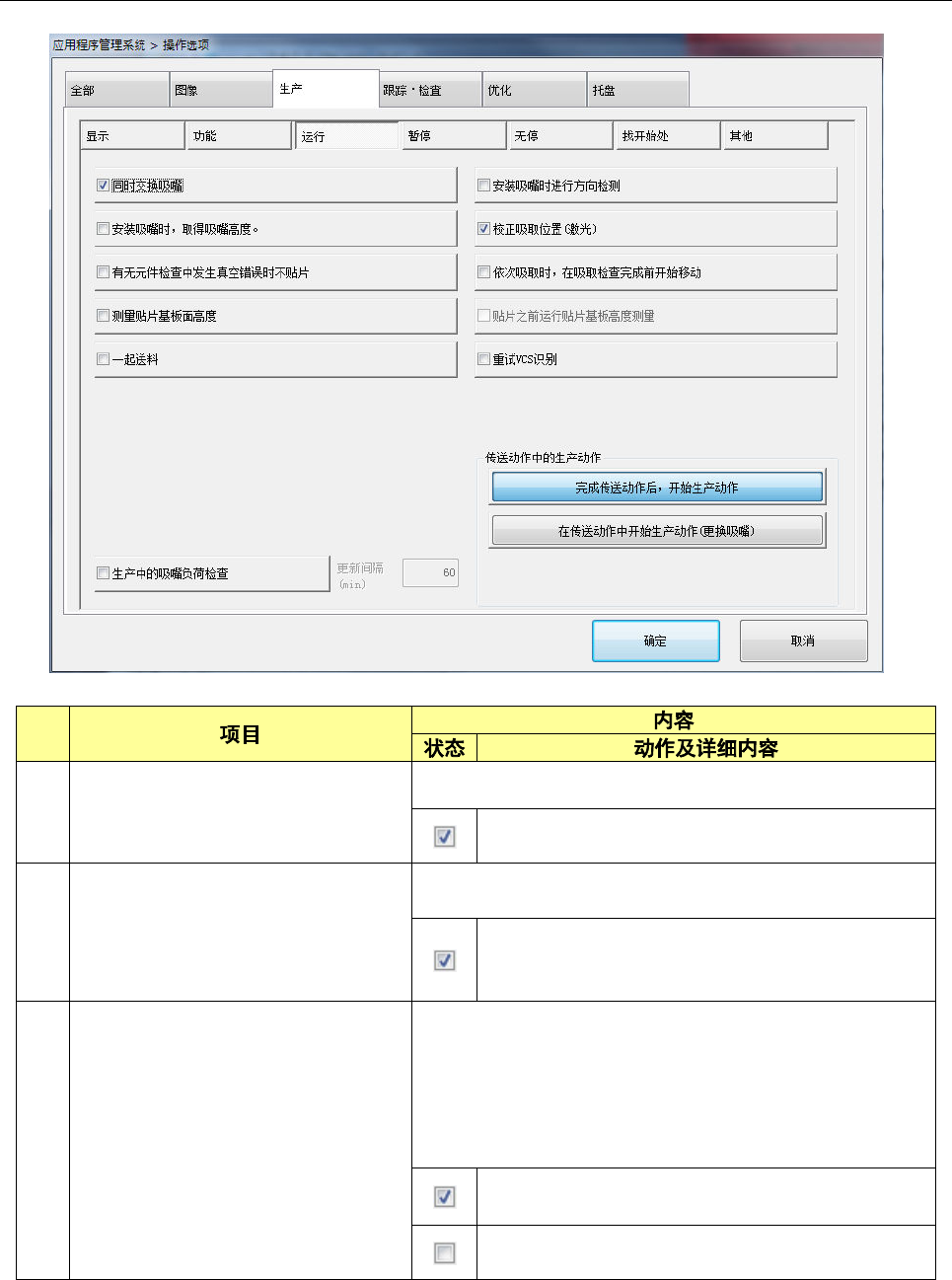

按下［运行］按钮后，显示“生产运行选项设置画面”。
No.
1
同时交换吸嘴
设置是否同时交换吸嘴。
执行同时交换吸嘴。
2
安装吸嘴时进行方向检测
设置安装吸嘴时执行方向检测。
安装吸嘴时执行吸嘴安装方向检测，在元件吸取、
识别、贴片时按吸嘴的安装角度进行角度校正。
3
安装吸嘴时，取得吸嘴高度
安装吸嘴时用激光测量吸嘴高度。通过掌握实际测量的
吸嘴高度，在识别元件时可以使其高度方向位置更为准
确。要保证对薄型元件识别的稳定性时，使用此项功能。
安装对应 0402 芯片专用的 7509 吸嘴时，不管是否设置
此选项，都必须测量吸嘴高度。
对全部吸嘴，安装时都要测量高度。
只对 0402 芯片专用的 7509 吸嘴，安装时要测量
高度。
第 2 部 功能详解篇 第 7 章 操作选项
7-15
No.
4
校正吸取位置（激光）
设置执行吸取位置校正。
根据激光定心的结果，对吸取位置进行校正。
不进行吸取位置的校正。
元件数据的「吸取位置校正」将被忽略。
5
有无元件检查中发生真空错误时
不贴片
对检查有无元件时真空检查判断为「无元件」、激光检查
判断为「有元件」的元件，设置贴片动作。
·对检查有无元件时真空检查判断为「无元件」、激光检
查判断为「有元件」时，要根据废弃元件的设置，废
弃元件，不进行贴片。
·在贴片前及图像识别前（仅限定心为图像时）的真
空检查中判定为「无元件」时，不进行激光检查，而
按元件废弃方法废弃元件，不进行贴片。
即使真空检查为错误，也要在吸取时、贴片时、图像
识别前进行激光检查，当激光检查判断为有元件时，
要进行贴片。
6
依次吸取时，在吸取检查完成前
开始移动
设置依次吸取元件时 Head 单元开始移动的时间。
进行吸取后，不等待元件有无的检查完成，即开始
移动，执行下一个吸取。只在依次吸取的最后吸取，
完成元件有无检查后，再开始 XY 轴移动。
元件依次吸取时，元件吸取检查完成后，即开始 XY
轴移动，执行以后的吸取。
7 测量贴片基板面高度
设置是否测量贴片基板高度。
测量贴片基板高度。
8 贴片之前运行贴片基板高度测量
设置贴片之前是否测量贴片基板的高度。未勾选贴片基板高
度测量时，不能选择此项。
贴片之前测量贴片基板的高度。
9 一起送料
设置是否进行送料器台架的统一送料。
进行送料器台架的统一送料。
在传送动作中的生产动作选择「传送动作中开始生
产动作（元件吸取）」时，不能选择此项。
