第 1 部 基本篇 第 2 章 生产
2-176
在前侧指定 RF/EF 台架，使用 EF 类型供料器，在后侧指定 RF 台架时，不可在 RF 台架配置 EF
类型供料器，所以不能按照优化顺序进行生产。
此时，请按照输入顺序进行生产。
2-17-2 机器动作模式的变更
在不间断操作功能下，可以交替使用不间断操作模式和标准动作模式（以下称为 JUKI 标准模式）的
2 类动作模式。

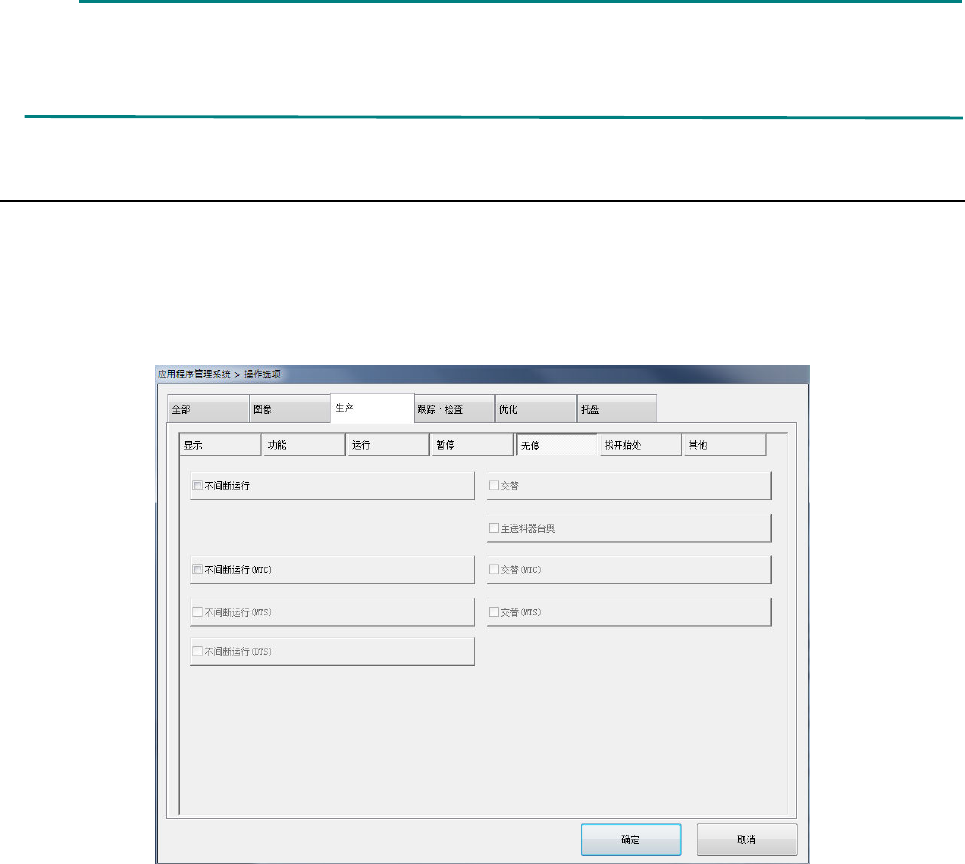

动作模式的交替，在「操作选项」下「生产」页面的「无停」进行设置。
在「生产」的「无停」，勾选上「不间断运行」成为｢不间断操作模式｣，去掉勾选则成为「JUKI 标准
模式」。
在不间断操作模式下，优先从主送料器台吸取。即使是从副送料器台吸取的过程中，如果主送料器台
侧补充元件的供料器台架开关置为 ON，则下一元件的吸取也将从主送料器台侧开始。
勾选「交替」项，变为｢交替生产模式｣。在交替生产模式下不间断操作生产时，元件用尽切换台架在
交替模式下进行（即使在主送料器台侧补充元件，也会在副送料器台侧元件用尽前一直从副送料器台
侧吸取）。
勾选「不间断操作」状态，以下项目将无条件处于不使用状态，无法选择。
① 发生元件用尽时暂停。
② 发生错误时暂停。
③ 元件用尽开始时测量元件高度。
④ 元件用尽开始时进行验证检查。
i
第 1 部 基本篇 第 2 章 生产
2-177
在生产时，主要从主送料器台架吸取元件。可以更换主送料器台架，使后侧供料器台架成为主送料器
台架。
将后侧供料器台架作为主送料器台架时，「后侧作为主台架」项为勾选状态。但「后侧作为主台架」
处于未勾选状态时，前侧供料器台架为主送料器台架。
2-17-3 生产动作
2-17-3-1 生产开始时
(1) 主送料器台架为有效时，从主送料器台吸取元件。
在设置处，「统一更换台选项」或者「供料器浮起选项」为未勾选时，显示「在设置数据中,送料
器统一更换台选项为无效。」或者「在设置数据中,供料器浮起选项为无效状态。」的信息。
在此状态下删除信息，按下触摸开关的开始键开始生产。
(2) 主侧的供料器台架为无效，副侧的供料器台架为有效时
● 交替（生产程序更换）之后
在画面上显示「未完成替换准备，请把送料器台架设置为有效。」的信息。在此状态下将主侧的
供料器台架为有效后，删除信息，按下触屏开关的开始键，从主侧的供料器台架吸取元件。
在主侧的供料器台架处于非有效状态下按下开始键，则从副侧的供料器台架吸取元件。
● 在同一生产程序下开始生产
从副侧的供料器台架吸取元件。
(3) 主侧、副侧两侧的供料器台架均为无效时
显示重试并暂停。
i
第 1 部 基本篇 第 2 章 生产
2-178
● 动作流程
开始生产
后侧送料器台架有效？
显示错误日志画面
机器暂停状态
显示「交替准备未完成。请将送料器台架置为有
效」信息
删除信息，按下开始键
吸取元件的送料器台架为主侧
吸取元件的送料器台架为副侧
No
（全部勾选）
Yes
（最少任
选
一项
）
显示信息
删除信息，按下开始键
从指定送料器台架吸取元件
开始生产动作
前侧送料器台架有效？
是刚完成交替吗？
主侧送料器台架有效？
设置的「统一更换台」或者「送
料器浮起」处于未勾选？
