第 1 部 基本篇 第4 章 制作生产程序
4-283

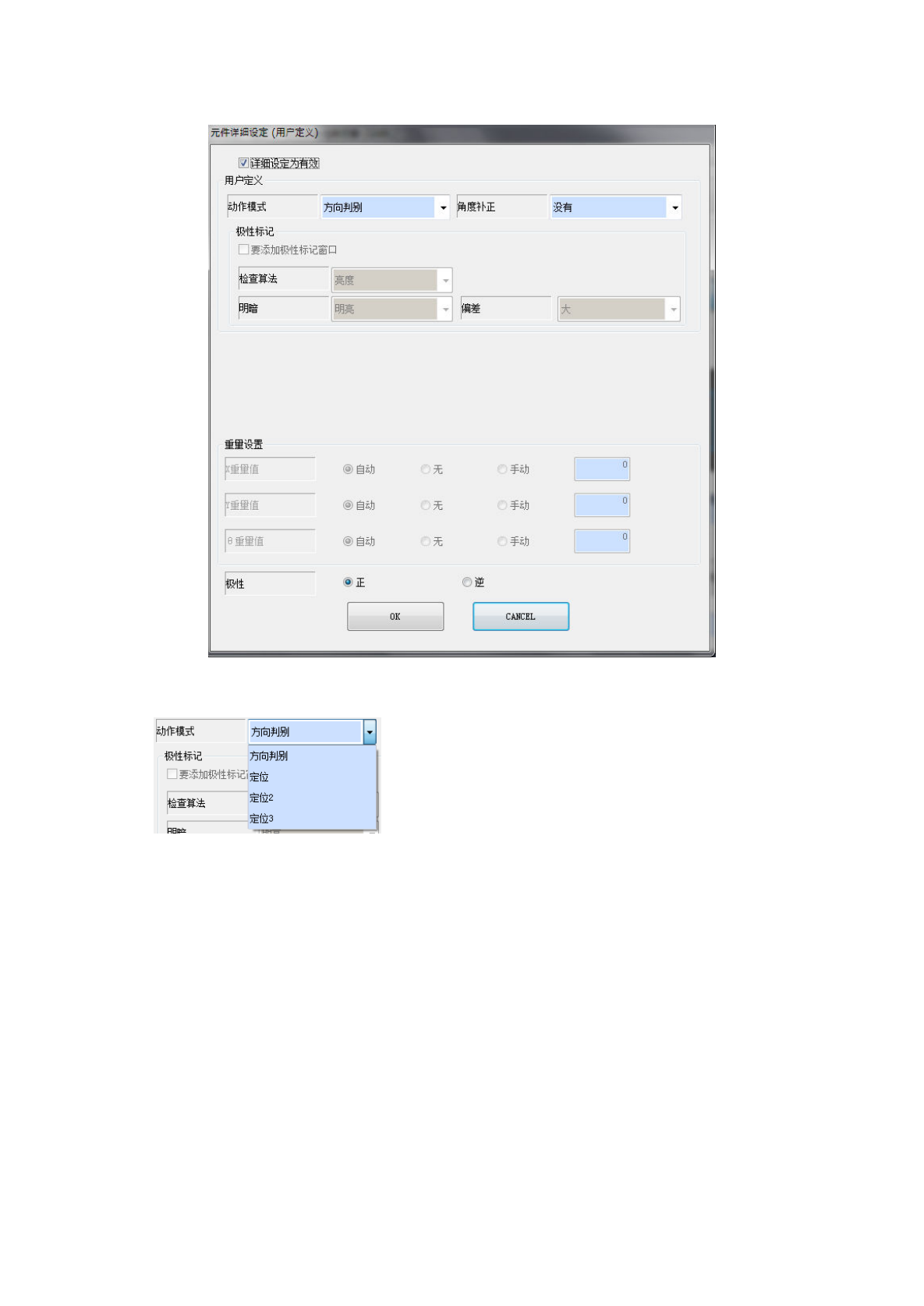

・要素种类为用户定义时
● 动作模式
指定用户定义要素的动作模式。
・ 方向判别
仅制作方向判别定义｡
需与定位用的边、引脚要素的制作进行共用设定｡
・ 定位
仅制作为了定心的定位定义｡
不能与边､引脚要素进行共用设定｡
・定位 2
制作定位定义和方向判别定义（1 组）｡
由设定窗口内的明亮度进行方向判别｡因为没有记忆形状，
要通过形状判别方向，请使用「定位 3」｡
不能与边､引脚要素进行共用设定｡
・定位 3
制作定位定义和方向判别定义（1 组）｡
由设定窗口内的设定形状进行方向判别｡
不能与边､引脚要素进行共用设定｡

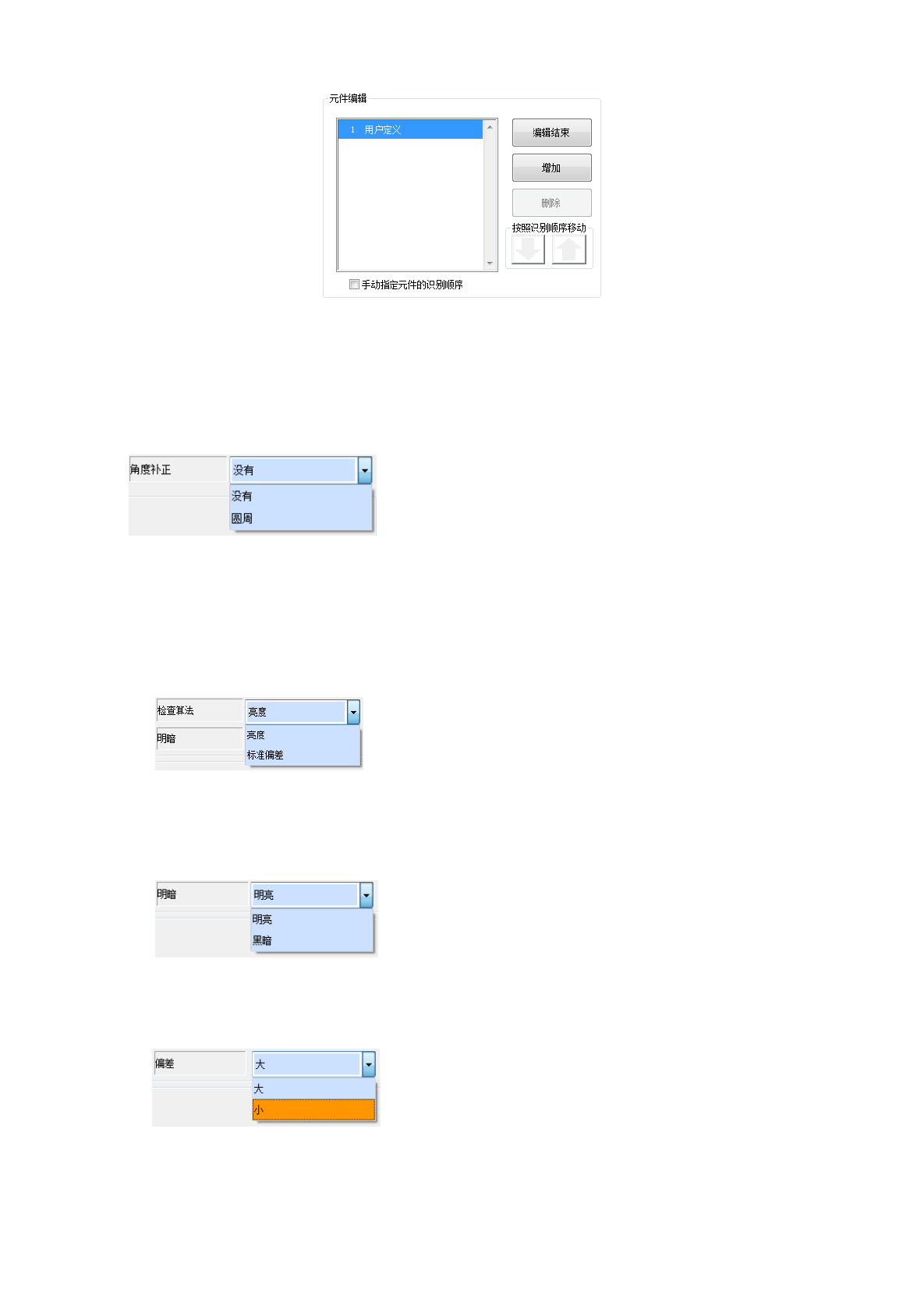

动作模式为「定位」、「定位 2」、「定位 3」时，最多可以在 8 个窗口中任意设定识别使用所的领
域。定位的用户定义要素处于编辑中时，要素编辑的显示会变化。选择领域后继续编辑时选择「追
加」按钮，结束编辑时选择「编辑结束」按钮。
第 1 部 基本篇 第4 章 制作生产程序
4-284
※ 选择领域时识别所能使用的特征点会闪亮显示。此时，若元件形状不稳定的部分或不闪亮显示部
分占到大部分选择领域时，可能会造成要素的误识别。
● 追加极性标记窗口
动作模式选择为「定位 2」或者「定位 3」时，在制作方向判别定义时选择｡
● 角度补正
・ 没有
默认值的设定。
・ 圆周
请对圆周上并列电极或标记的元件进行设定｡对圆周上的电极或标记元件，若设为「没有」可能
造成误识别。
● 检查算法
动作模式为「定位 2」时可以指定。
・ 亮度
由明暗进行方向判别。
・ 标准偏差
由浓淡的偏差进行方向判别。
● 明暗
动作模式为「定位 2」，检查算法为「亮度」时予以指定。
・ 明亮
在方向判别领域有明亮的标记及电极时予以指定。
・ 黑暗
在方向判别领域有暗的标记及电极时予以指定。
● 偏差
动作模式为「定位 2」，检查算法为「标准偏差」时予以指定。
・ 大
方向判别领域的浓淡偏差较大时予以指定。
・ 小
方向判别领域的浓淡偏差较小时予以指定。
第 1 部 基本篇 第4 章 制作生产程序
4-285
⑧ 保存
所有示教、设置结束后，需执行数据保存。
识别元件后，将转移到测量结果信息及信息保存的画面。
a) 按[保存](确定)按钮保存元件图像数据。保存后会变为「返回」按钮。
b) 按[返回]按钮关闭执行图像示教的对话框，返回图像示教设置的对话框。
c) 按下[取消]按钮，放弃图像示教结果，关闭执行画面。
d) 按下[再设定]按钮，再次重新开始进行图像示教。
