第 1 部 基本篇 第4 章 制作生产程序
4-161
显示目前为止输入的内容。
按[替换]按钮，可逐一变换选择的记录数据。
按[全部替换]按钮，进行全部数据的变换。
勾选[询问替换]复选框时，在执行替换前，每个项目变更都会显示以下确认变更内容的对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-162

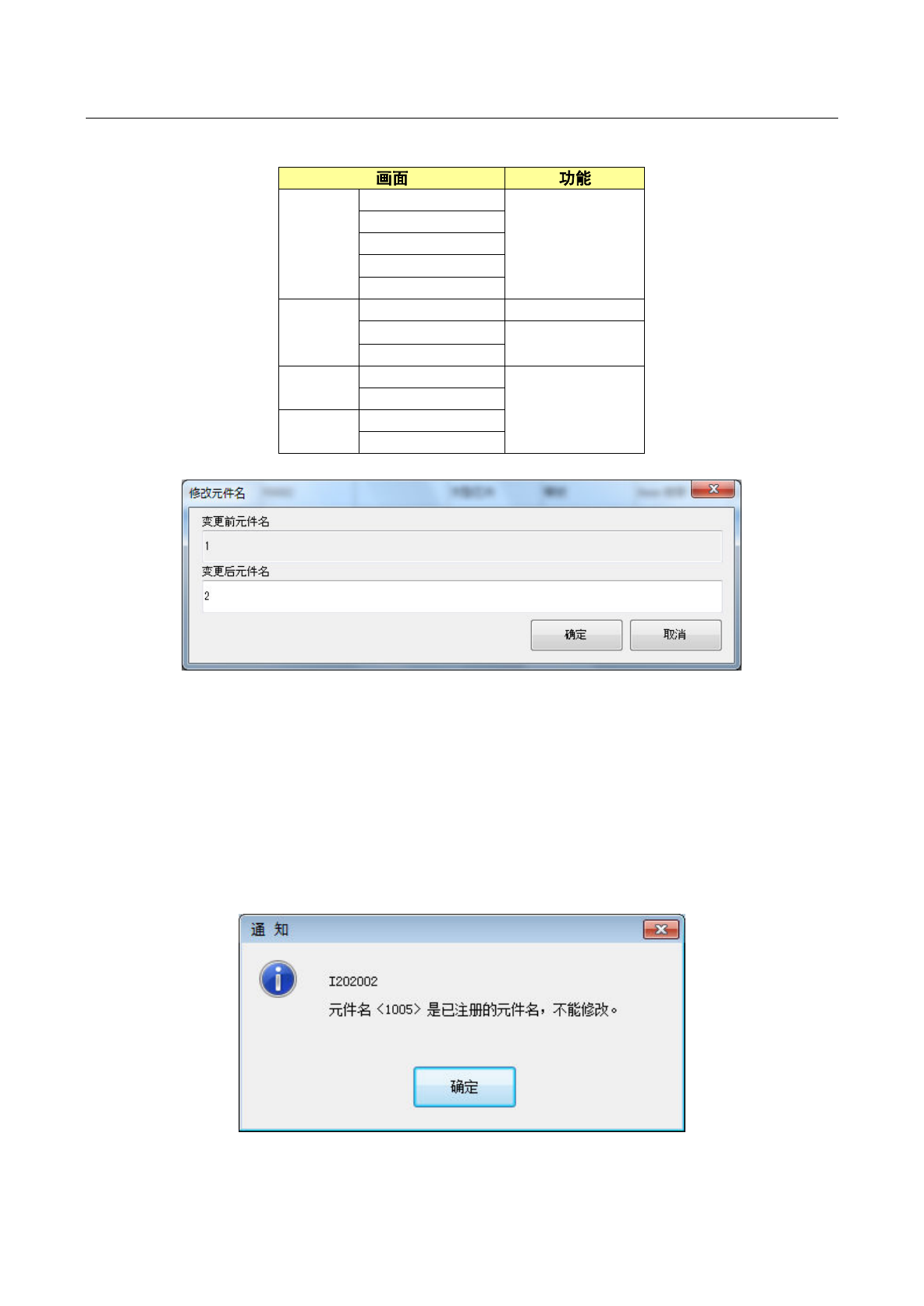

4-5-1-2 修改元件名
变更指定元件数据的元件名。
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记
传送设置画面
贴片数据
列表画面 可变更元件名。
区域标记画面
不能使用。
区域坏板标记画面
元件数据
列表画面
不能变更元件名。
表格画面
吸取数据
列表画面
表格画面
仅变更名称，内容不变。
在变更前元件名的区域里，显示变更前的元件名。
在变更后元件名的编辑框里，变更前元件名会反转显示。
在变更后元件名的编辑框内输入新元件名。
按下[确定]按钮，即变更为新元件名。
按下[取消]按钮，则仍保持变更前元件，返回原画面。
如果变更后元件名与其他元件名重复时，会显示以下对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-163
4-5-1-3 反映元件层
将元件数据的层反映到贴片数据中。有以下反映方法。
全部元件 : 将全部元件数据的层反映到贴片数据里。
元件类别 : 将相应元件数据的层反映到贴片数据里
基板数据
基本设置画面
・不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记
传送设置画面
贴片数据
列表画面 ・完成全部的元件数据时，「全部元件」均可以使用。
区域标记画面
・不能使用。 区域坏板标记画面
元件数据
列表画面
表格画面 ・相应元件数据已完成时，「元件类型」可使用。
吸取数据
列表画面
・不能使用。
表格画面
4-5-1-4 吸取偏移量反映
从「吸取数据」的吸取坐标反映到「元件数据」的吸取偏移量 XYZ 中。
示教等编辑后，在吸取数据画面中选择１个数据记录，选择[吸取偏移量反映]后，可将选择的「吸取
数据」的吸取默认值与输入值的差逆向反映到「元件数据」的吸取偏移量中。
基板数据
基本设定画面
・不能使用。
尺寸设定画面
电路配置画面
扩展坏板标记
传送设定画面
贴片数据
列表画面
・不能使用。 区域标记画面
区域坏板标记画面
元件数据
列表画面
・不能使用。
表格画面
吸取数据
列表画面 ・选择 XYZ 的项目，可使用。
表格画面 ・不能使用。
