第 1 部 基本篇 第 2 章 生产
2-167
2-15-6 供料器的插拔
由于插拔供料器时存在供料器干渉贴装头的可能，所以如在生产过程中卸下供料器，将暂时停止生产，
显示暂停画面。
但在供料器插拔模式下，只有 RF 供料器即使卸下也不会暂停。
有关供料器插拔模式的具体内容，请参照「2-15-12 供料器插拔模式」的项目。
2-15-7 送料器浮动检测
检测出送料器浮动后，生产会立刻异常结束。在轴运行过程中检测出送料器浮动时，会使伺服 OFF。
重新开始时必须伺服锁定。
检测出送料器浮动后，即使按下<START>开关也不能重新开始生产。
要重新开始生产时，必须重新正确安装供料器统一更换台，再按＜START＞开关。
详细情况请参见「2-15-1 发生错误」中的项目。
第 1 部 基本篇 第 2 章 生产
2-168
2-15-8 保护元件
按照生产程序的「元件数据（包装）」，被设定为元件保护的元件发生识别异常时，Head 单元会移动
到元件保护位置后，显示通知画面，暂停生产。

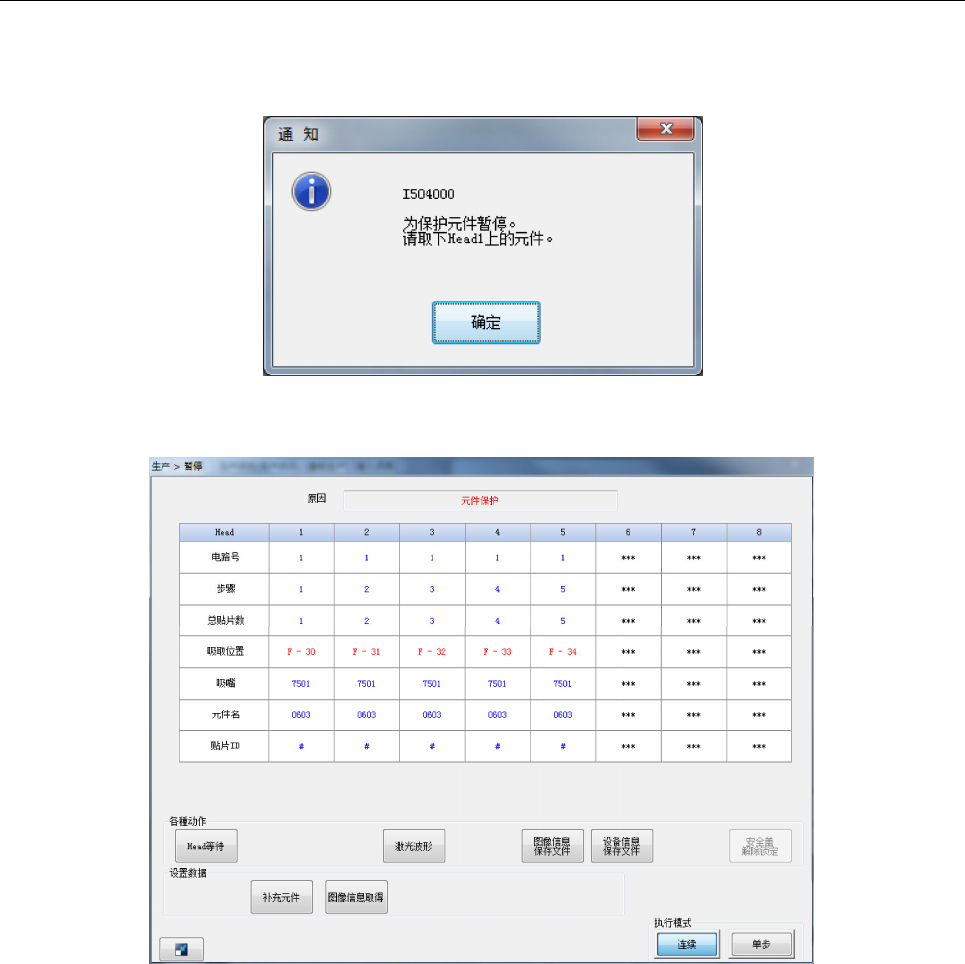

用手取下吸嘴吸取的元件，点击[确定]，会显示暂停画面。
按<START>开关，在完成元件废弃动作后，重新开始生产。
按<STOP>开关，则转换到生产中断动作。
第 1 部 基本篇 第 2 章 生产
2-169
当暂停的原因为激光头弄脏错误、芯片站立错误、激光识别错误、异元件错误时，暂停画面上会显
示[激光波形]按钮。
发生错误暂停时，如 Head 吸嘴中也有同样错误时，也会显示按钮。点击[激光波形]按钮，显示前，
为了检查激光脏污，Head 会上下运动。敬请注意。
按[激光波形]按钮，会显示激光波形画面。

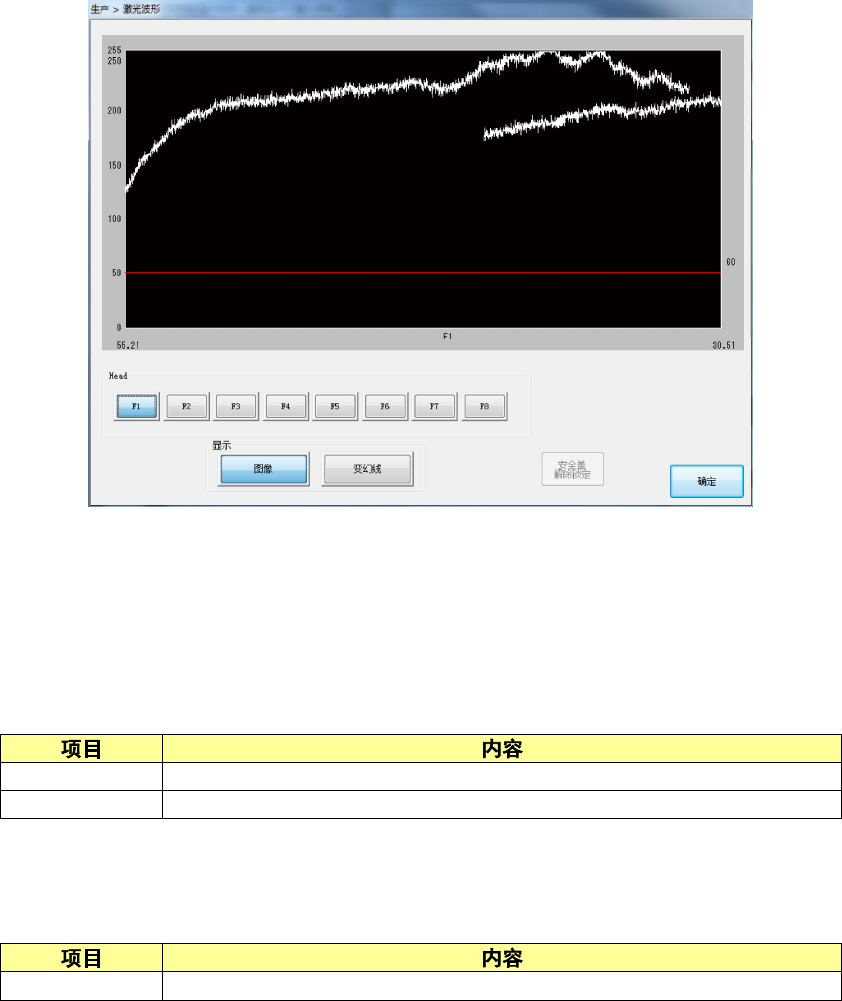

(1) 激光波形图像
显示激光波形的图像。
（2）显示一览
选择激光波形图像显示的内容。
图像
显示图像波形的结果。
变幻线
将元件的激光识别结果用变幻线显示。
(3)Head 一览
选择要在激光波形图像中显示的 Head。
Head
1
～
8
选择显示
Head
。
按下[确定]按钮后，关闭激光波形画面，返回之前的画面。
详细情况请参见「2-15-1 发生错误」中的项目。
