1）用注油枪，从 X 轴滚珠丝杠的润滑油注油孔注入润滑油。
使用润滑脂枪（泵）/注油嘴
40098975 NSK_HGP
40106055 FLEXIBLE_NOZZLE
※ 关于注油嘴，使用上述润滑脂枪上标准配备的注油嘴也能注油，
但使用 40106055 FLEXIBLE_NOZZLE 比较方便。
为防止突然起动造成事故，请切断电源后，再进行维护作业。
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目
3
-
3
-
2
X/Y 轴滚珠丝杠
实施频度 ：每 2 个月
使用工具 ：手持油泵
使用润滑油 ：NSL 润滑油
注油处 X 轴滚珠丝杠（润滑油注油孔）
※注油位置
圆圈部位滚珠丝杠 注油孔
Ｘ/Y 轴滚珠丝杠 3 处
第 1 部 基本篇
第 3 章 维护
3-29

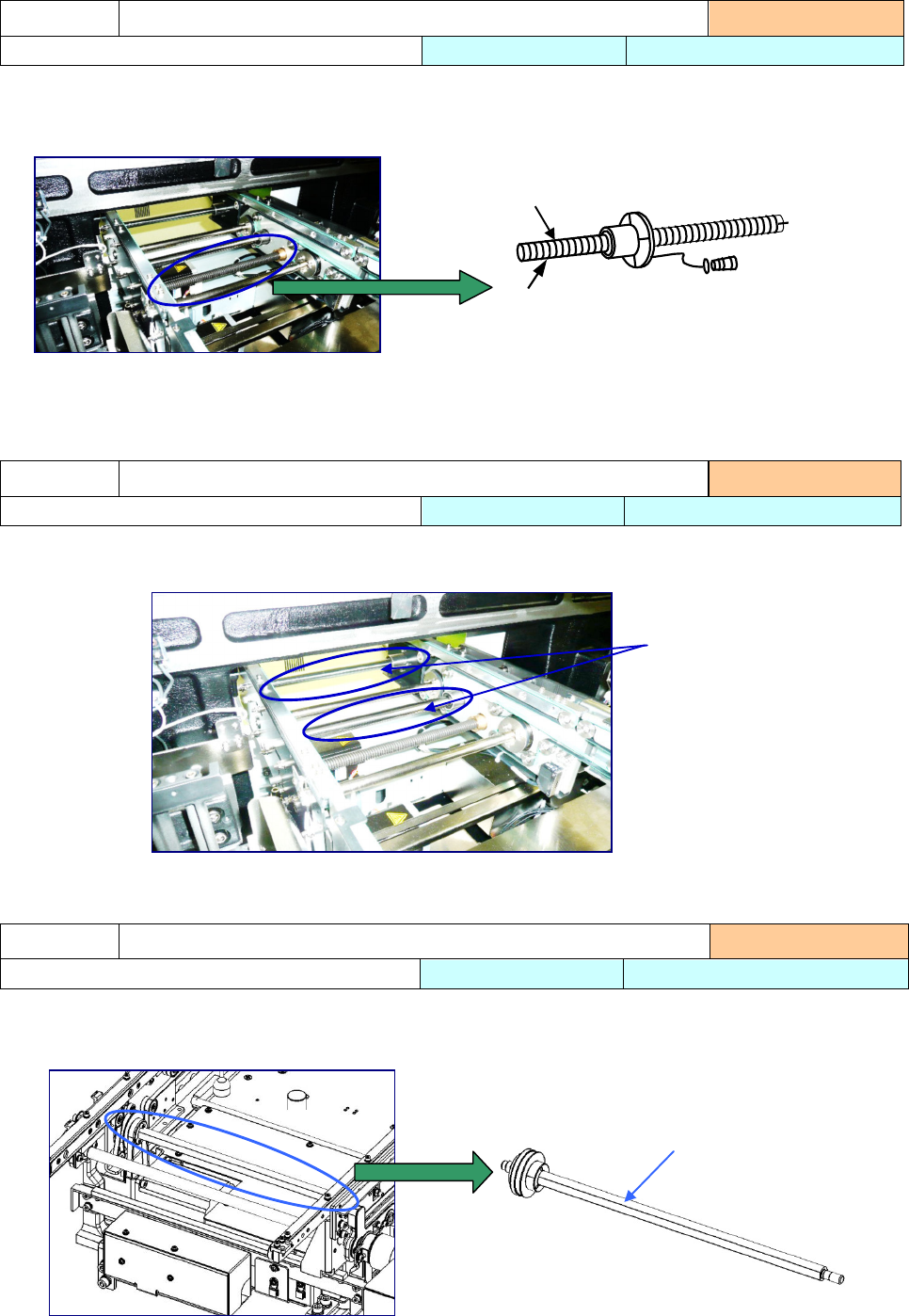

1） 螺旋轴 左右各 1 根
，共 2 根
1) 导轴 左右各 2 根，共 4 根
请在①处全面涂上润滑油。
１）驱动轴 左右各 2 根，共 4 根
请在①处全面涂抹润滑油。
注油项目
3-3-3 传送螺旋轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
注油项目
3-3-4 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
注油项目
3-3-5 驱动轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油：6459 润滑油 N
请在①处全面涂上润滑油。
①
*
①
①
第 1 部 基本篇
第 3 章 维护
3-30
1) 在「滚珠丝杠①」的轨道上薄薄地涂上一层润滑油(CG2 润滑油)。
在「花键轴②」上薄薄地涂上一层润滑油(CG2 润滑油)。
上下活动 Z 轴，使润滑油分布均匀后，把多余的润滑油擦干净，防止飞散。
除 CG2 润滑油以外，请勿使用其他的润滑油涂抹。
混合不同的润滑油，可能使润滑油分解滴落。
注油项目
3-3-6 滚珠丝杠和花键轴
实施频度 ：2 个月
使用工具 ：毛刷 使用润滑油 ：CG2
花键轴②
从上面看 Head 的图
从下面看 Head 的图
8 吸嘴 Head
滚珠丝杠①
