第 1 部 基本篇 第4 章 制作生产程序
4-121
3) 侧面照明时
照明控制数据(侧面照明)画面是用于设置侧面照明的输入值的画面。
照明控制数据(侧面照明)画面如下所示。
侧面照明且通过小分类选择红色侧面照明时，蓝色侧面照明的选择即变为无效。
反之，选择了蓝色照明时，红色侧面照明的选择即变为无效。
选择「确定」按钮，照明控制数据的设置即变为有效。
选择「取消」按钮，照明控制数据的设置即变为无效。
第 1 部 基本篇 第4 章 制作生产程序
4-122

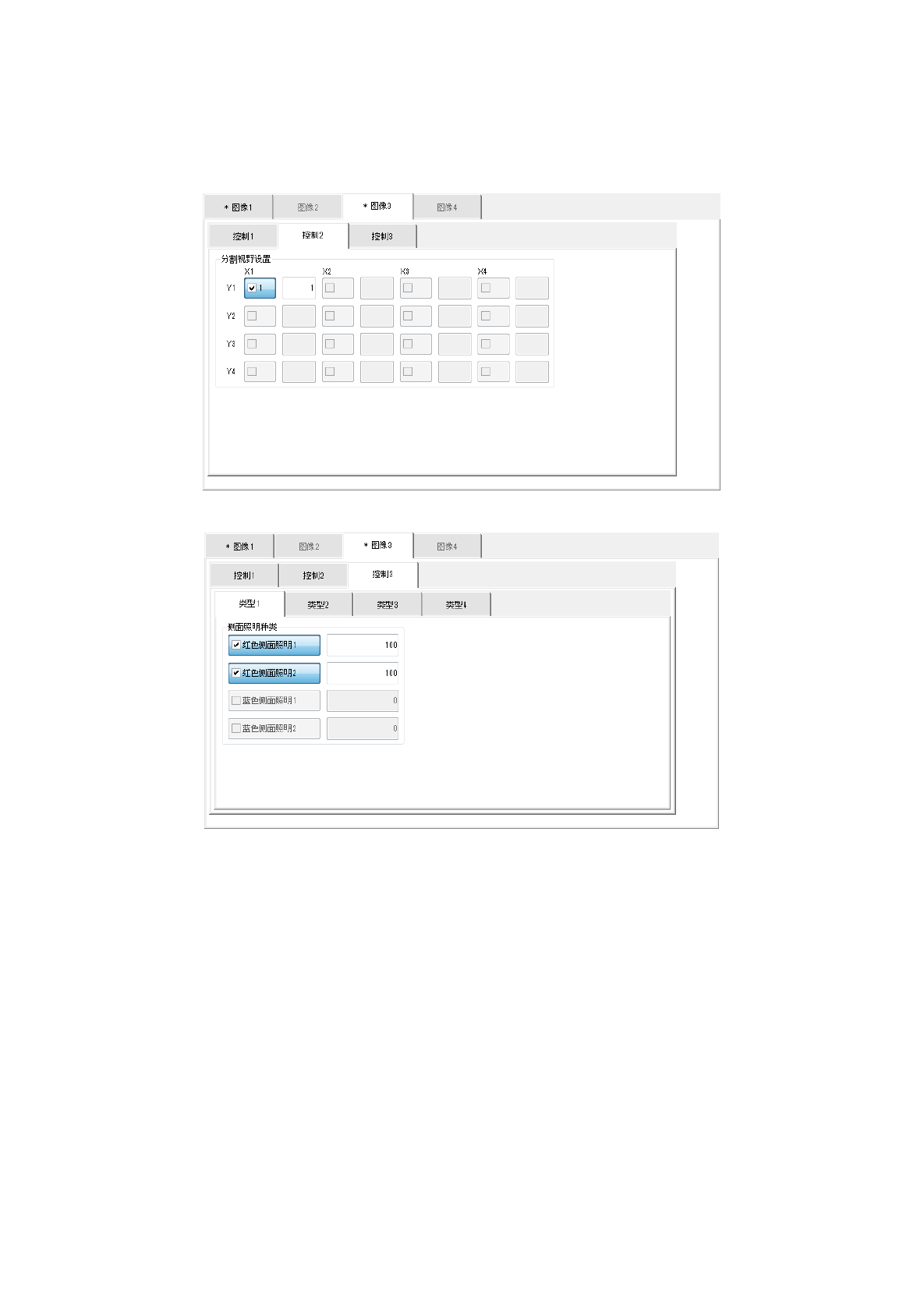

[控制 2]、[控制 3]的控制数据画面的项目如下所示。
分割视野设置
复选框
要进行特定的分割时，勾选复选框。
分割视野设置
照明图案
输入照射图案的编号。
照明图案照明
复选框
根据大分类、小分类的设置，勾选复选框选择使用有效的照明。
・反射照明时
可勾选「同轴照明」「反射照明」「红色侧面照明 1」「红色侧面照明
2」的复选框。
・反射照明时
下边可勾选「前后」「左右」，上边可勾选「前后」「左右」复选框。
・侧面照明时
可勾选「红色侧面照明1」「红色侧面照明2」「蓝色侧面照明 1」「蓝
色侧面照明
2
」。
照射图案
量级别
根据大分类、小分类的设置，输入有效的照明量级别。
输入范围
10
～
200%
。
第 1 部 基本篇 第4 章 制作生产程序
4-123
(14) 表面背面判定/方向检查设定

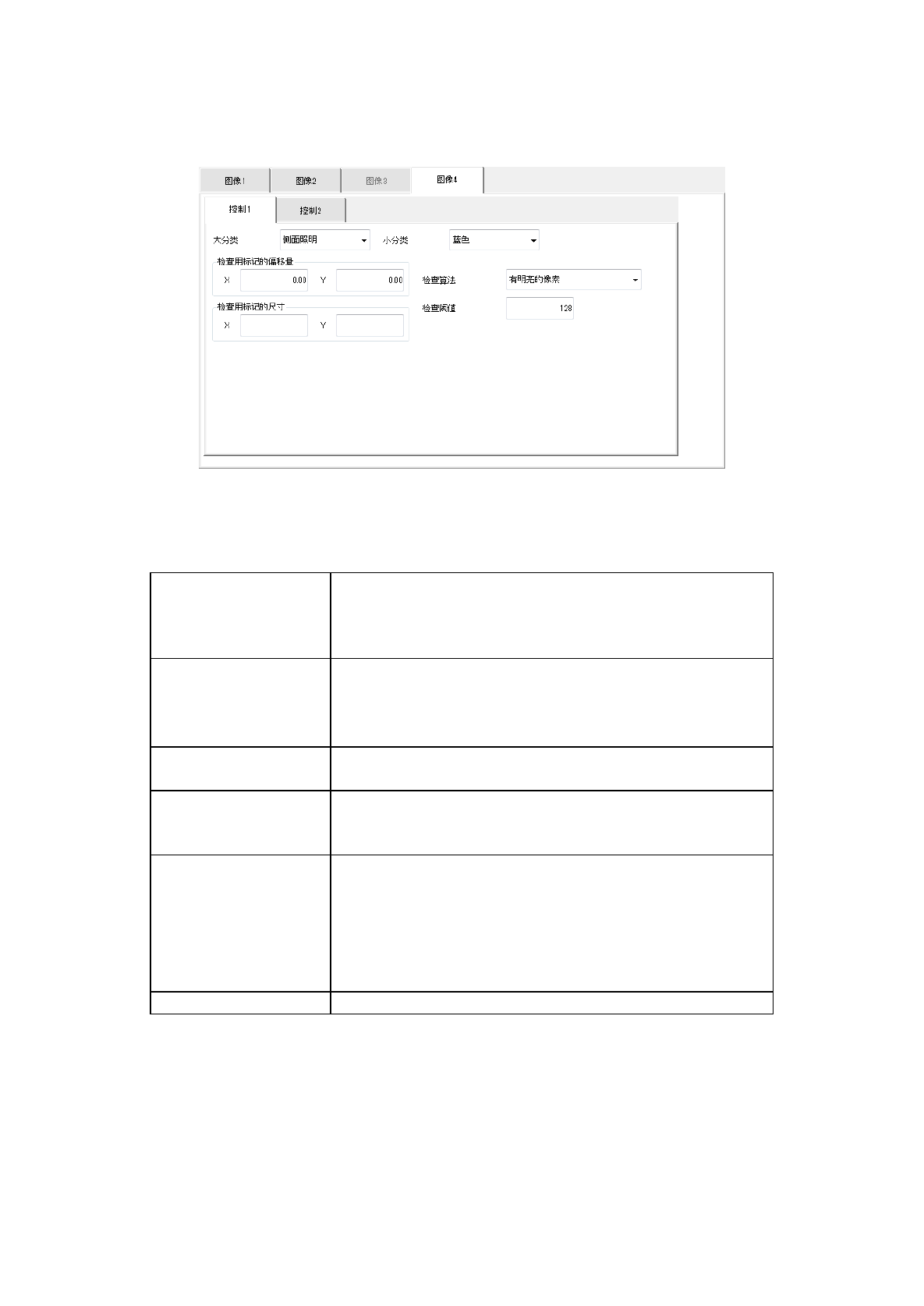

选择图像 4 选项卡时，打开以下画面。
[控制 1]选项卡是对识别的设定，[控制 2]选项卡是设定照明详细的选项卡。
有关照明的设定仅适用于进行 BGA,FBGA 元件方向检查时。
大分类
(仅 BGA,FBGA 元件)
选择照明的类型。
・反射照明
・透过照明
・侧面照明
小分类
(仅 BGA,FBGA 元件)
详细选择照明的类型。
・标准
・CBGA
・LGA
・蓝色侧面照明
・红色侧面照明
・小元件用
检查用标记的偏移量
从元件中心到识别部分中心的偏移量设定在
-
50
～
50
内。
检查用标记的尺寸
图像识别的窗口尺寸设定在 0.01～50 内。
为方形芯片时，默认值短边为*0.7mm。
为
BGA,FBGA
时，默认值为空白。
检查算法
选择图像识别的算法。
平均值为明亮
平均值为昏暗
有明亮的像素
有昏暗的像素
标准偏差大
标准偏差小
检查阈值
图像识别的阈值在
0
～
255
范围内设定。
[控制 2]选项卡的输入内容与 [图像 3]的[控制 3]选项卡内容一样。(图案仅有 1 种。)
