第 2 部功能详解篇第 12 章选项组件 12-18 3) 压靠在主体的止动送料器

第 2 部功能详解篇第 12 章选项组件

12-17

12-3-3 矩阵托盘服务器安装程序（选择 TR8SR 时）

12-3-3-1 TR8SR 的设置(RS-1)

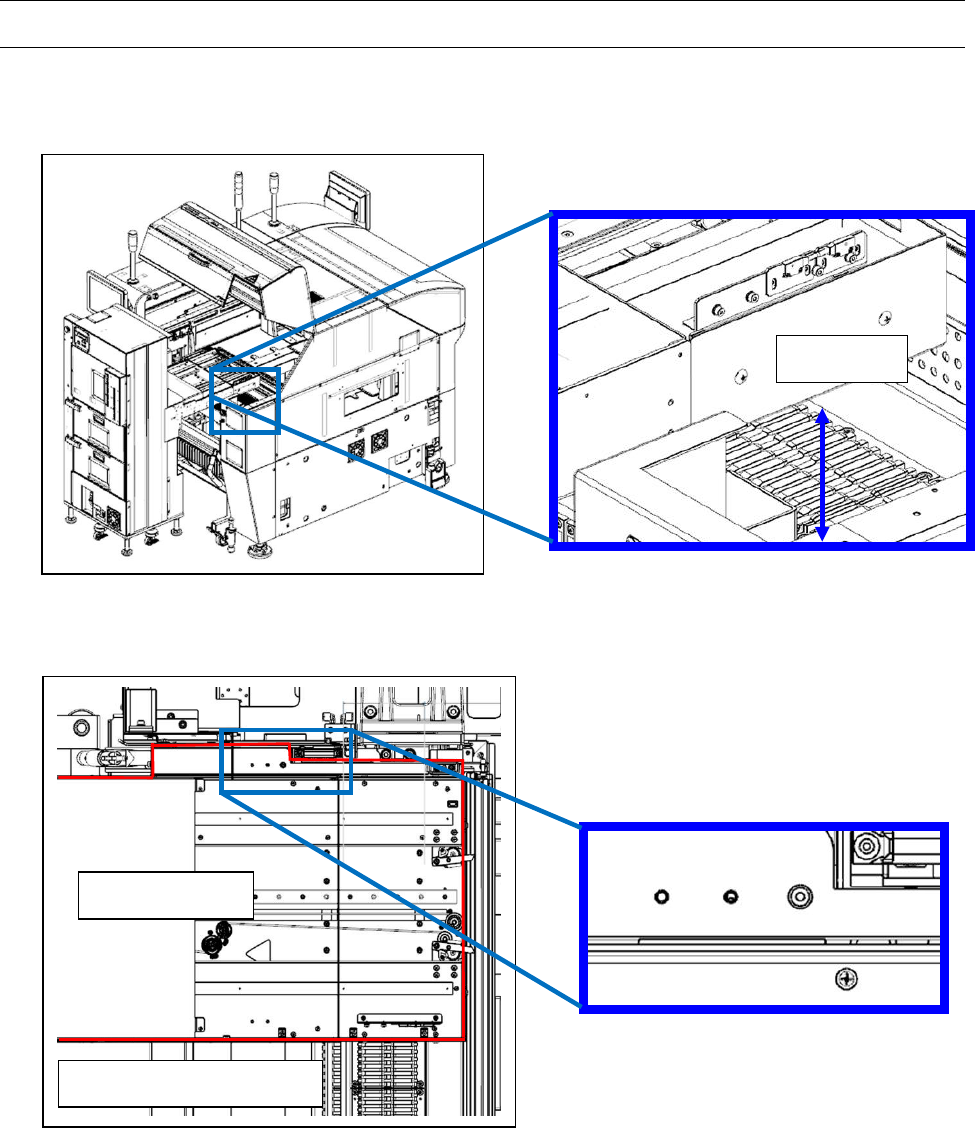

1) 安装高度的指示

2) 橡胶止动支承

32mm

RS-1 rear feeder bank

TR8SR body

第 2 部功能详解篇第 12 章选项组件

12-18

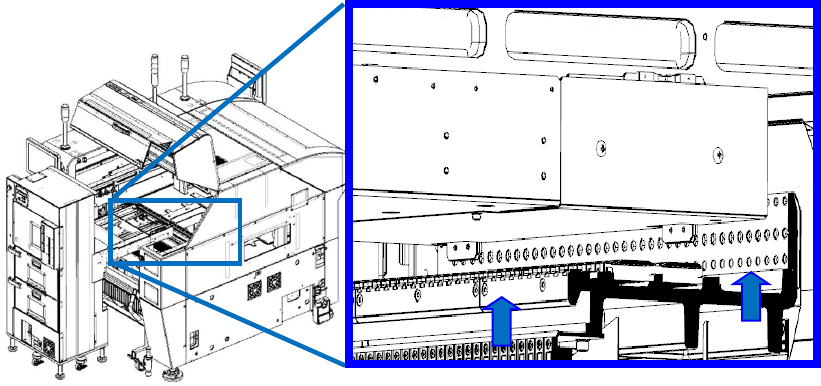

3) 压靠在主体的止动送料器

第 2 部功能详解篇第 12 章选项组件

12-19

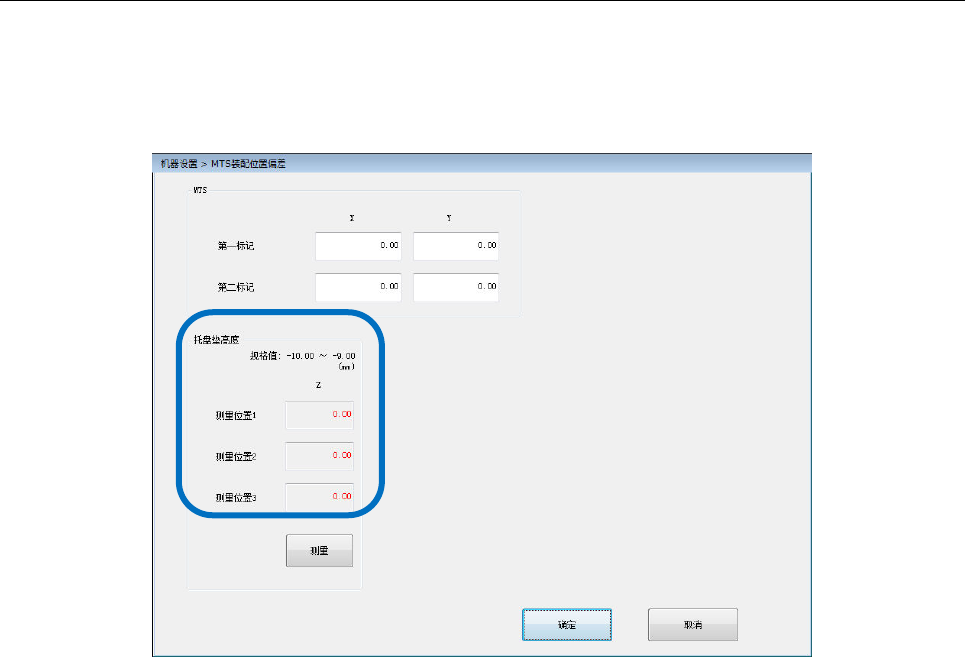

12-3-3-2 高度的确认

在 MTS 的第 1 段上安装托盘垫。返回原点操作后，依次点击机器设置＞位置设置＞MTS 安装位置偏

移量，按下[测定]按钮。拉出托盘垫，自动测定高度。反复执行测定⇔调节器的高度调整，确认画面

使测定位置 1～3 的高度为-10.00～-9.00mm。

调整完成后，旋紧调节器的螺母将高度予以固定。
