第 1 部 基本篇 第 4 章 制作生产程序 4-106 8) 单向引脚 在「图像 1 」选 项卡中设置 引脚间距及弯曲度 。 引脚间距 输入引脚间 的宽度。 弯曲度 从「 15% 」 「 20% 」 「 25% 」 「 30% 」 「 None 」中 选择检 出引脚 弯曲 时的检测 级别。 默认值为 20% 。 引脚方向 从「上」 「下」中选 择引脚方向。 可切换 「识别 引脚 （引 脚识别类型 ） 」 的显示项目 ， 以及 「图像 …
第 1 部 基本篇 第4 章 制作生产程序
4-105
在「图像 2」选项卡中设置球面信息。
第 1 部 基本篇 第4 章 制作生产程序
4-106
8) 单向引脚

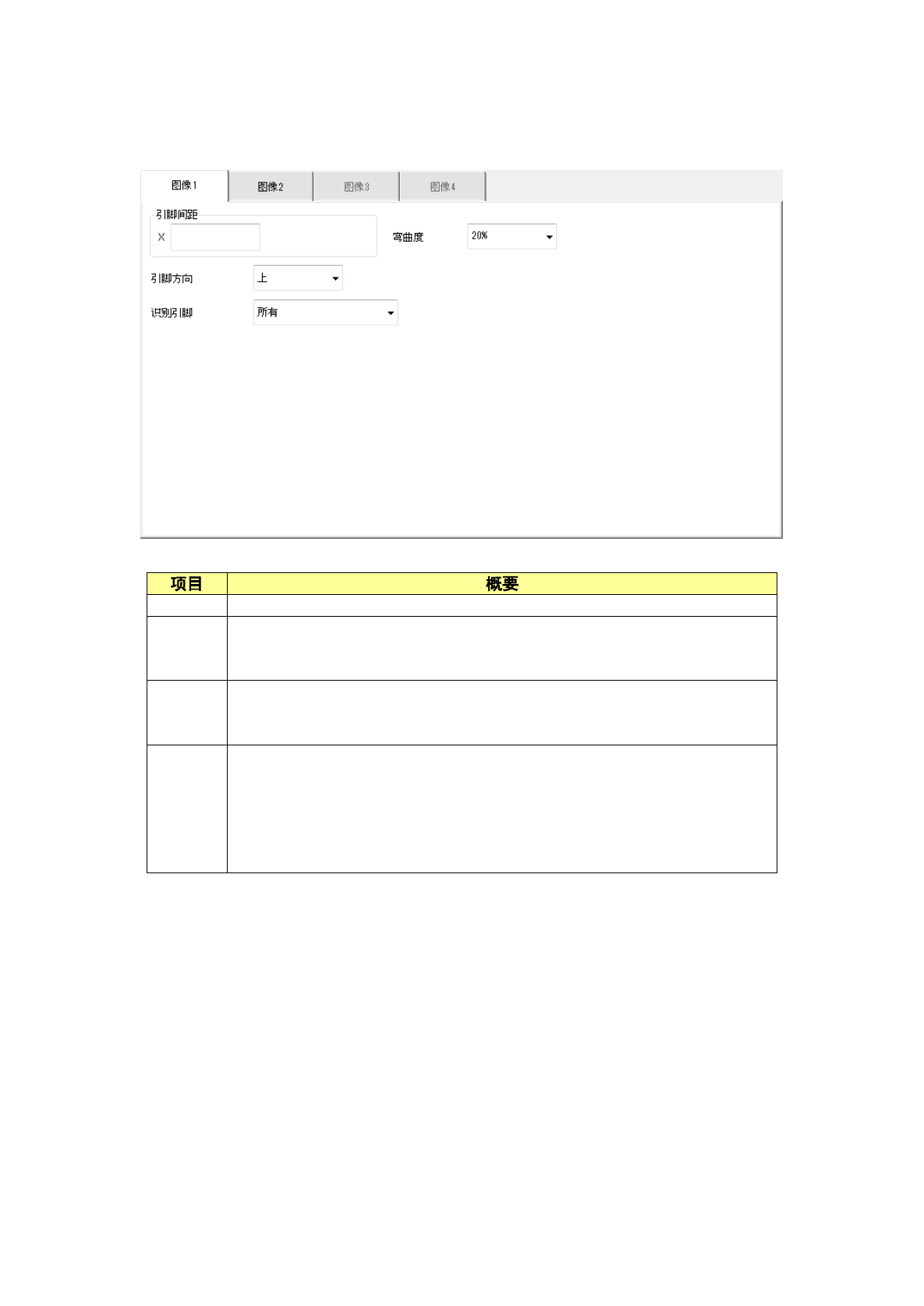

在「图像 1」选项卡中设置引脚间距及弯曲度。
引脚间距
输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测
级别。
默认值为
20%
。
引脚方向
从「上」「下」中选择引脚方向。
可切换「识别引脚（引脚识别类型）」的显示项目，以及「图像 2」选项卡的
「引脚信息」的输入部分。
识别引脚
连接器元件中要识别的引脚，从「全部引脚」「仅两端引脚」「两端引脚除外」
中选择要除外的引脚范围。
默认值为「全部引脚」。
选择「仅两端引脚」「两端引脚除外」时
・如果引脚方向选择「上」，则显示「左上」「右上」的项目。
・如果引脚方向选择「下」，则显示「左下」「右下」的项目。
第 1 部 基本篇 第4 章 制作生产程序
4-107

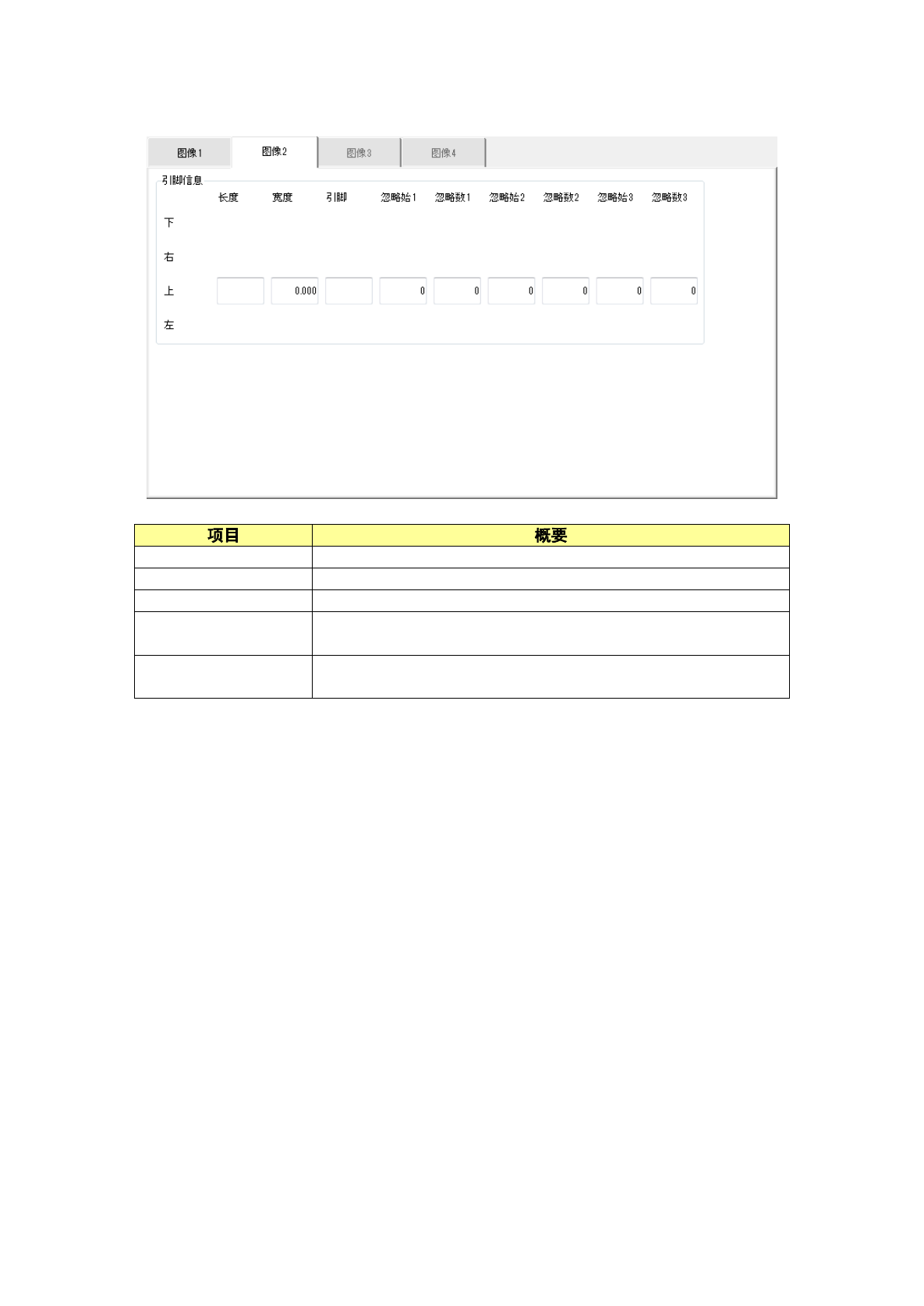

在「图像 2」选项卡中设置引脚信息。
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
