第 2 部功能详解篇第 12 章选项组件 12 - 129 设备运行信息各吸嘴运行信息通过 AT C 编号、吸嘴编号管理吸嘴运行信息。设定为使用吸嘴用 R FID 时，在各吸嘴的运行信息画面显示以下所示内容。吸嘴与吸嘴 ID 相关联时，显示出吸嘴 ID 。

第 2 部功能详解篇第 12 章选项组件

12-128

机器设置

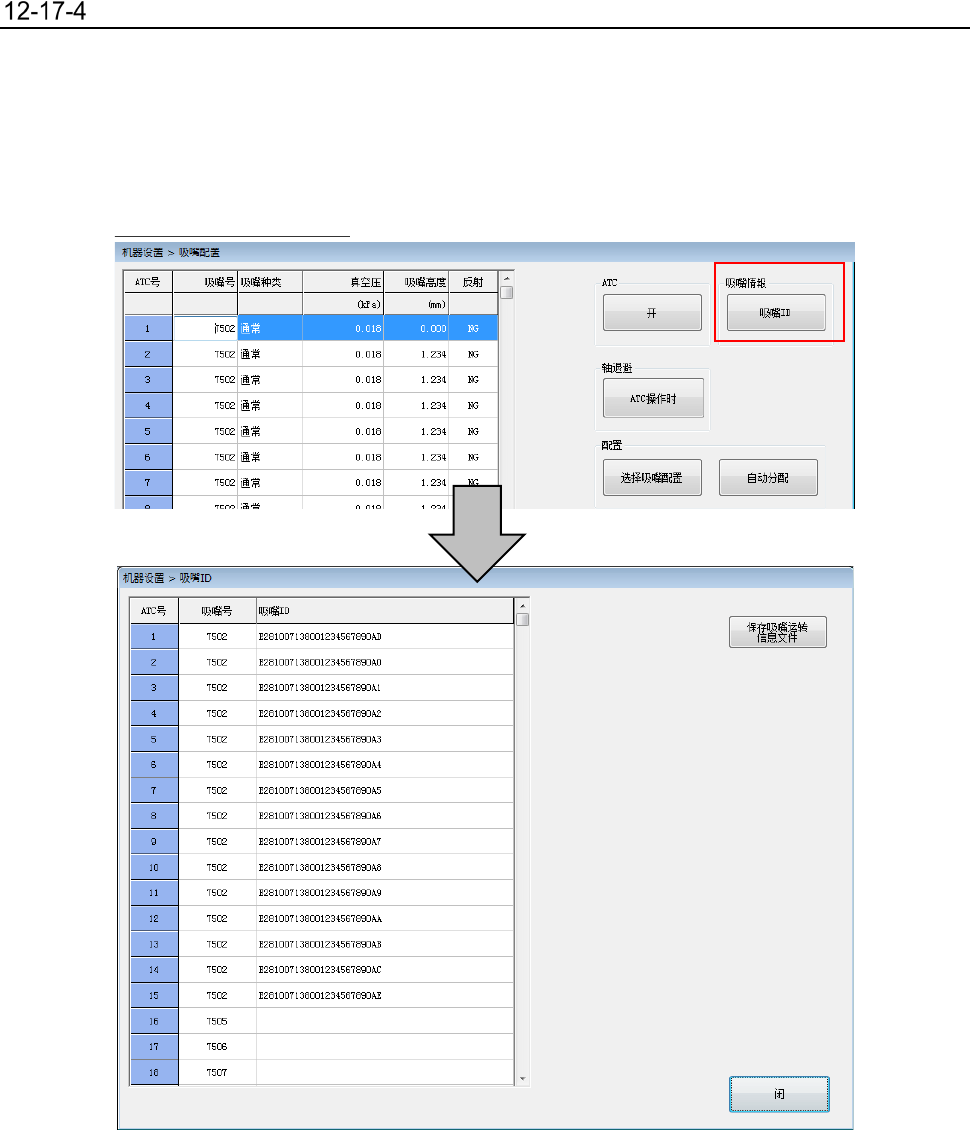

在菜单选择[机器设定]-[机器设置]，打开机器设置画面，在[吸嘴]-[吸嘴配置]选择吸嘴配置或者执行自

动配置。吸嘴配置之后，进行 RFID 的读取。对各 ATC 孔所配置的吸嘴和 RFID，按下「吸嘴 ID」按

钮可以确认所显示的吸嘴信息对话框。

对于吸嘴 ID 对话框，按下「保存吸嘴运行信息文件」按钮，就可以显示出保存吸嘴运行信息文件的

对话框。（请参照 1-9-6 设备信息的取得和保存）

第 2 部功能详解篇第 12 章选项组件

12-129

设备运行信息

各吸嘴运行信息

通过 ATC 编号、吸嘴编号管理吸嘴运行信息。设定为使用吸嘴用 RFID 时，在各吸嘴的运行信息画面

显示以下所示内容。

吸嘴与吸嘴 ID 相关联时，显示出吸嘴 ID。

第 2 部功能详解篇第 12 章选项组件

12-130

吸嘴个体管理系统(RFID)的限制事项

与吸嘴运行信息相关联

只有执行以下操作时能与吸嘴运行信息相关联，执行其他操作时不执行与吸嘴运行信息的关联。

① 机器设置 > 吸嘴配置

② 原点复位 > 半自动返还吸嘴(仅吸嘴返还至空 ATC 孔时，手动返还除外)

③ 在生产 > 准备支援 > 吸嘴设置支援，执行吸嘴重新排序时

手动交换吸嘴时，请务必进行吸嘴配置。如果不执行吸嘴配置，不能执行与吸嘴运行信息的重新关联。

更替有吸嘴 RFID 和没有吸嘴 RFID 的吸嘴时

更换带 RFID 的吸嘴与不带 RFID 的吸嘴后执行吸嘴配置时，仅带 RFID 吸嘴的信息被关联。

为手动安装吸嘴时

手动安装吸嘴时吸嘴为圆形，读取 RFID 时吸嘴会与天线发生碰触，所以无法进行吸嘴的 RFID 识别

和关联。

半自动返还吸嘴中移动吸嘴 ID 时

半自动返还吸嘴时，通过检测吸嘴 ID 可以获知返还位置。但在半自动返还吸嘴时，如果返还处已经

安装了吸嘴等，有时返还处会发生变化。此时虽然吸嘴 ID 移动，但由于本来吸嘴应在的位置上安装

了不同吸嘴，造成无法对该吸嘴进行吸嘴分配。

因此，将显示以下信息，半自动返还吸嘴中发生吸嘴的移动时，请再次执行吸嘴分配。
