第 1 部 基本篇 第 2 章 生产
2-109

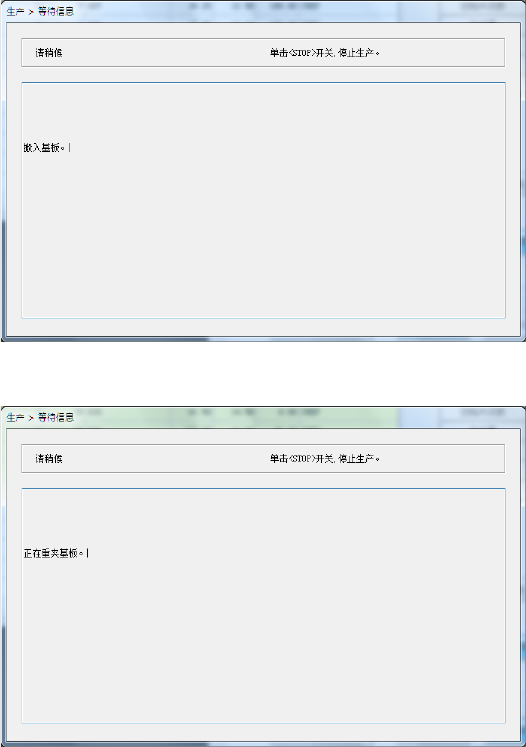

(8) 设置基板
按[设置基板]按钮后，运入基板或重新夹紧。
如果基板尚未被搬入时，则显示基板搬入中的提示信息。
如果基板已安装，则显示正在重夹基板的提示信息。
(9) 贴片点的移动、显示、确认
选择是从贴片的列表中选择目标贴片点，还是通过按「前一个贴片点」「 下一个贴片点」按钮，
来显示选择要显示·确认的贴片点。
勾选总要显示时，则显示选择贴片点时所选择的贴片点。
看到显示的贴片点，设置「无贴片」/「有贴片」。
选择单独显示按下<START>开关时，Head 会向选择的贴片点移动，叠加画面里会显示贴片点。
如选择连续显示并按下<START>开关时，则从选择中的贴片开始到最后的贴片为止，按顺序选
择。
将 Head 移动到各贴片点，显示在叠加画面里。按自动输送间隔中指定的时间等待后，再选择下
一个贴片点。
动作中，不能使用画面上的按钮等。要中断时，请按<STOP>开关。
第 1 部 基本篇 第 2 章 生产
2-110
2-12-3 验证检查（选购项）
2-12-3-1 概要
从生产菜单的[生产辅助]选择[单独验证]/[连续验证]，进行验证。
把元件安装到 Head 后，与在程序(元件数据)中设定的电阻值、容量、极性信息进行比较、检查。
请在准备结束后实施此项操作。各项检查内容如下。
检查 内容
单独验证
从菜单中选择单独验证时，只对指定的元件进行验证检查。
此外，也对连续检查模式中发生错误的元件进行个别检查。
连续验证
从菜单中选择连续验证时，对生产程序数据内的全部元件中条件一
致的元件进行检查。
◆
对由于某种原因检查失败的元件，可进行单独模式的个别检查。
2-12-3-2 各种动作
(1) 吸取中使用的 Head
不同时测量多个 Head。自动选择吸取时使用的 Head。
(2) 检查后的元件归还／废弃条件
检查后的元件有时被放回原来的位置，有时被废弃。
如下所示，根据包装方式而有所不同。废弃的位置根据元件数据中的「元件废弃」的设置进行废
弃。由于 1mm 以下的元件在归还时可能会出现元件站立、倒翻等情况，因此请根据询问画面选
择处理动作。但是不能手动吸取。
包装
条件
归还
废弃
带式
外形尺寸短边 1mm 以下
询问 *1 、*3
外形尺寸短边 1mm 以上
○ ○ *2、*3
托架
―
○
○
*2
MTC
―
○
○
*2
MTS
―
○
○
*2
*1 显示画面，选择是归还元件，还是废弃元件。连续测量时，会在开始前进行询问。
*2 废弃方法为「IC回收带」「元件保护」时，将进行废弃。
*3 管式供料器时为废弃。
(3) 选择吸取的供应装置
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据开始吸取元件。
只有单独检查可根据需要更改供应装置。
(4) 改变吸取坐标
无法顺利吸取时，可通过手动输入或进行坐标示教更改吸取坐标。
第 1 部 基本篇 第 2 章 生产
2-111
2-12-3-3 单独验证

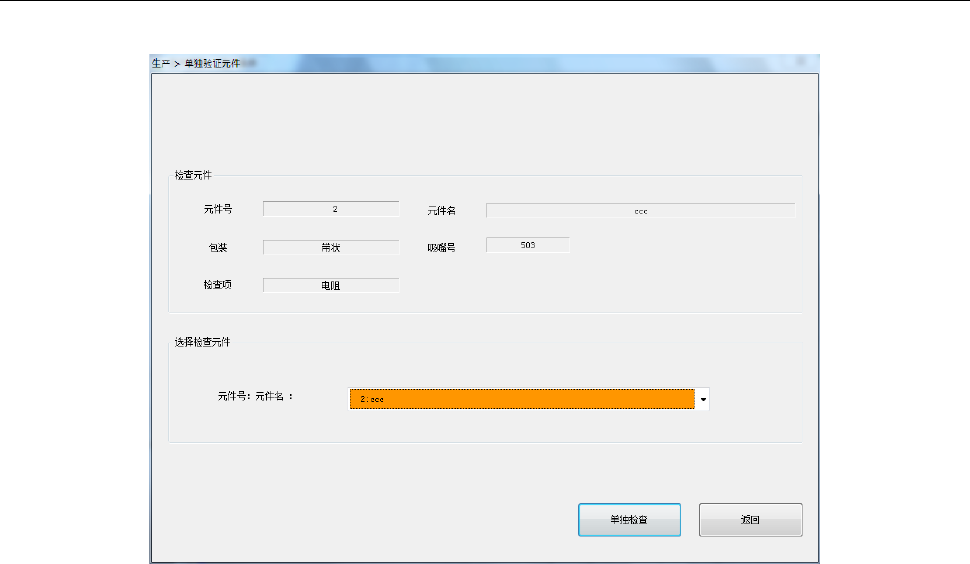

(1) 选择元件
1) 检查元件、选择检查元件
显示元件的内容。元件名的组合框内会显示验证检查对象元件的列表，请从中选择要执行检
查的元件。
