第 2 部 功能详解篇 第 12 章 选项组件
12-117
(2) 设定方法
将吸嘴安装到所选择的贴片头上，通过激光测量吸嘴前端的高度(反映到吸嘴高度中)和吸嘴的外
形宽度(反映到吸嘴号中)。并自动取得真空值。
向贴片头安装吸嘴，为手动安装吸嘴动作。
1)
吸嘴号
设定相对于画面左侧贴片头编号的吸嘴号。
a) 请输入配置给贴片头编号的吸嘴号。
b) 在对准的吸嘴号列可以进行设定，所输入的文字用 [ENTER] 键或者 [范围移动] 键确定。
吸嘴号可以输入下表设定范围内的编号。但对于未使用的贴片头不能输入。
No.
输入项目
设定可能范围
1
吸嘴号
7100
～
8999
所登录的任意吸嘴均未配置（未输入）。
在输入的单元格使用 [DEL] 键，或者 [BACK SPACE] 键删除数字后，按下 [ENTER] 键或者
[范围移动键] 确定，则解除吸嘴的配置，所有的显示内容均消失。
2)
吸嘴种类
对应贴片头编号所安装的吸嘴种类。
No.
设定项目
设定内容
1 手动安装 手动安装吸嘴
3)
真空值
设定在选择的贴片头上安装吸嘴时的真空值。
在判定有无吸嘴或有无元件时使用。
但由于有无吸嘴或有无元件的判定中使用激光，所以该设定值为辅助信息。
4)
吸嘴高度
设定相对于基准吸嘴的长度偏移量值。
用于在激光测量元件时，对高度进行控制的微调值。
第 2 部 功能详解篇 第 12 章 选项组件
12-118
5)
选择吸嘴配置
按下画面右侧的 [选择吸嘴配置] 按钮，则在所对准编号的贴片头上安装吸嘴，并设定各值。

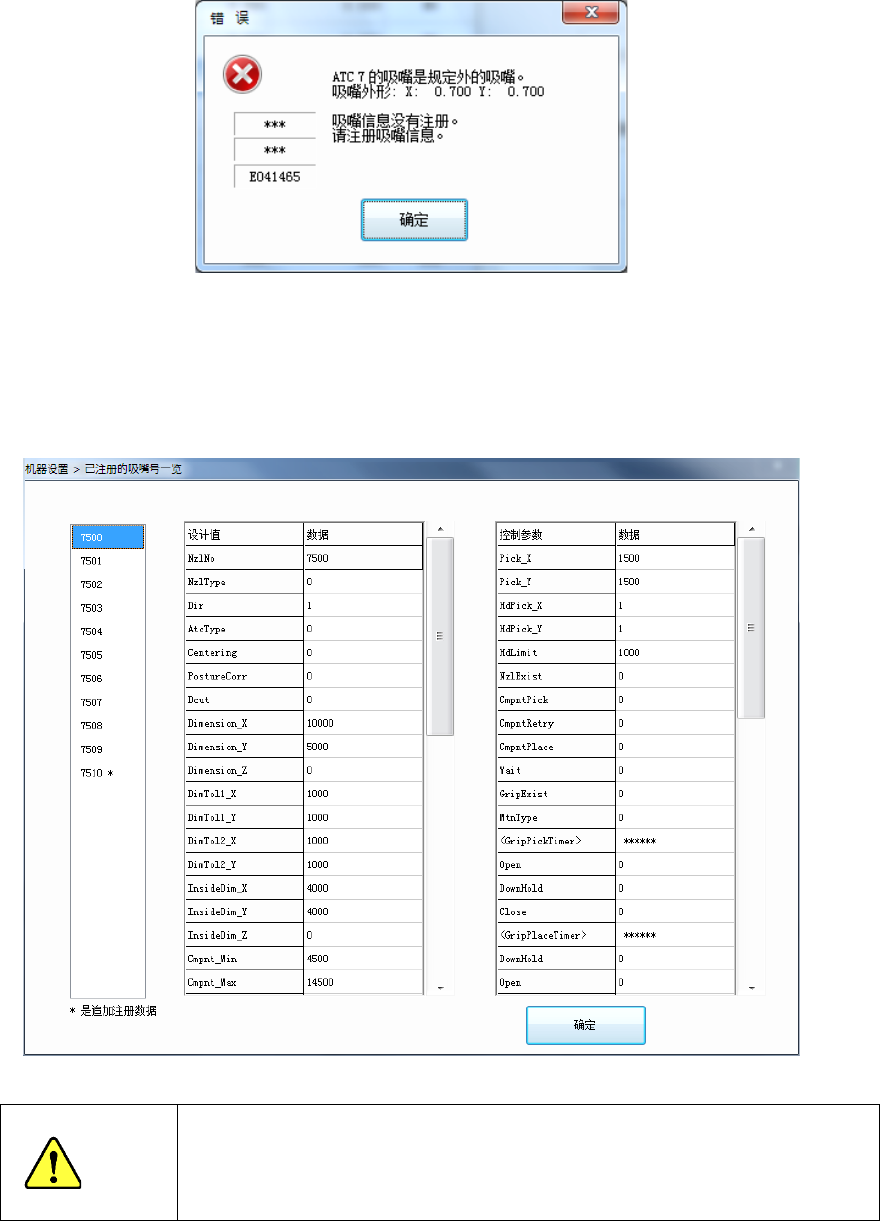

注 1) 所取得吸嘴的外形超出规定之外，根据吸嘴宽度判断没有对应的吸嘴时，显示以下信息。
此时，请在选择吸嘴之后，手动输入进行修改。
注 2) 所取得吸嘴的外形超出规定之外，根据吸嘴宽度判断有对应吸嘴时，显示如下画面，请
从吸嘴一览表中选择吸嘴号。
不在一览表中时，请在选择吸嘴之后，手动输入进行修改。
警告
选择「OK」则轴开始移动。在按下「OK」之前，请务必确认装置内部没有
操作人员。此外，为了防止造成人身伤害，在动作中请不要将手伸入装置
内部，也不要将面部或头部靠近装置。
第 2 部 功能详解篇 第 12 章 选项组件
12-119

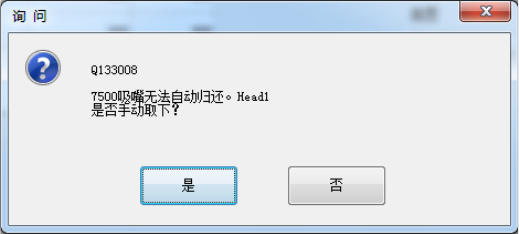

注 3) 所取得吸嘴的不是手动喷嘴时，显示以下信息。
在这种情况下，请关闭机器并再次尝试安装喷嘴。
此外，如果获取的喷嘴不同或发生错误，请关闭机器并再次尝试安装喷嘴。
6)
其他
按下＜轴避让＞的＜Head 等待位置＞按钮，贴片头将向 Head 等待位置移动。
