第 1 部 基本篇 第4 章 制作生产程序
4-150

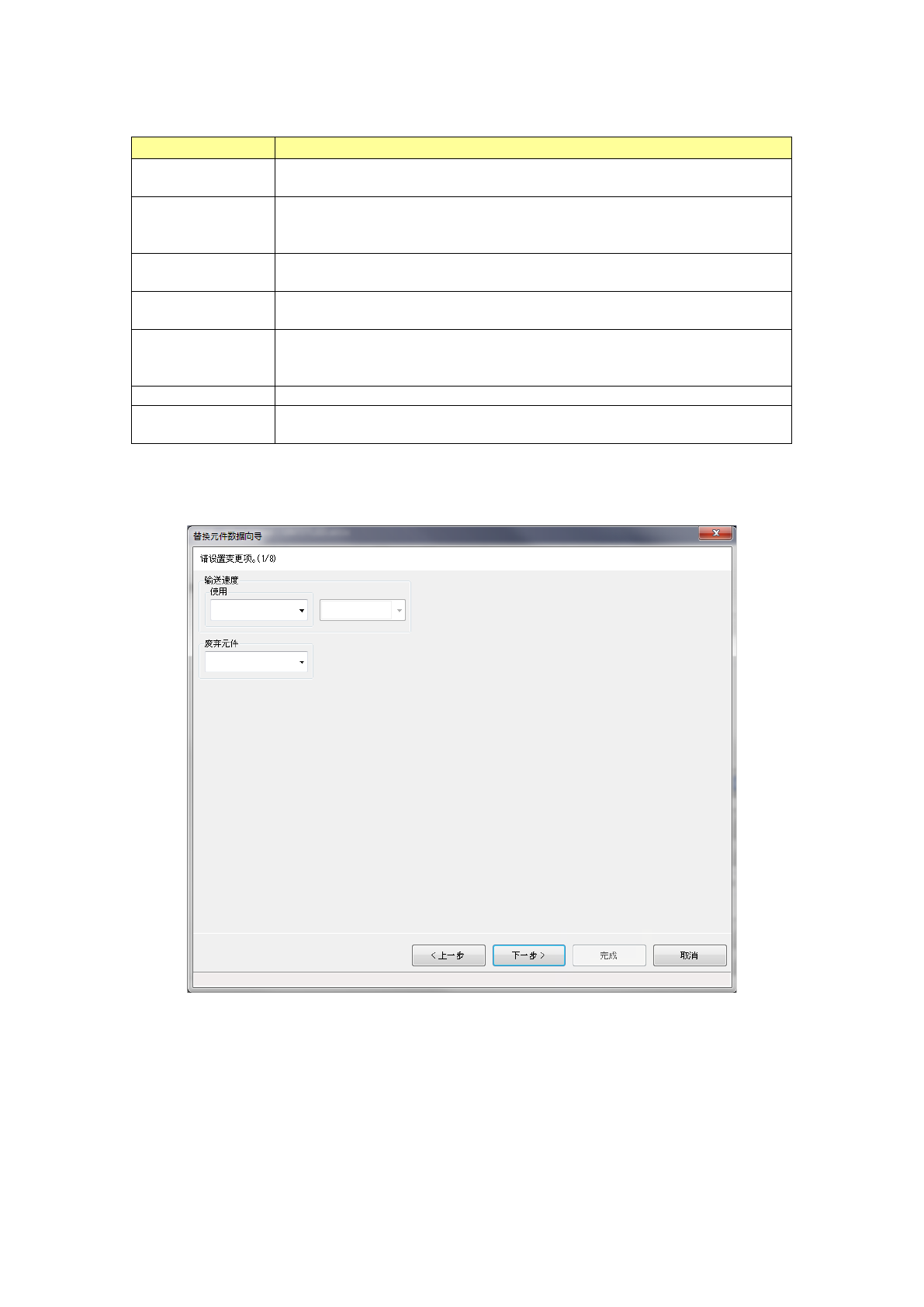

可设置的条件如下所示。
项目
内容
注释
指定注释。
如果输入的字符串在注释中存在时，即成为替换对象的记录。
元件类型
元件种类最多可指定
4
种。当指定多种元件时，所指定的所有的元件均为
指定对象。
1
个也不输入时，所有元件种类均为设定对象。
元件尺寸
逐一指定元件的长度、宽度、高度的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
封装尺寸
封装部分
(
主体
)
与元件识别时激光对准部分尺寸不同的元件，输入封装尺寸
(PW/PL)
。
吸嘴号
吸取时使用的吸嘴最多可指定
3
种编号。
指定多种类型时，被指定的所有的元件均为对象。
1
个也不输入时，则不按照吸嘴号，所有的吸嘴均为替换对象。
包装
指定元件的包装方式。不指定时，所有包装方式的元件均为对象。
定心
指定元件的定心方式。
不指定时，所有定心方式的元件均为对象。
输入必要的项目，选择[下一步]按钮，显示下一个画面。
显示元件数据的包装选项卡的部分内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-151

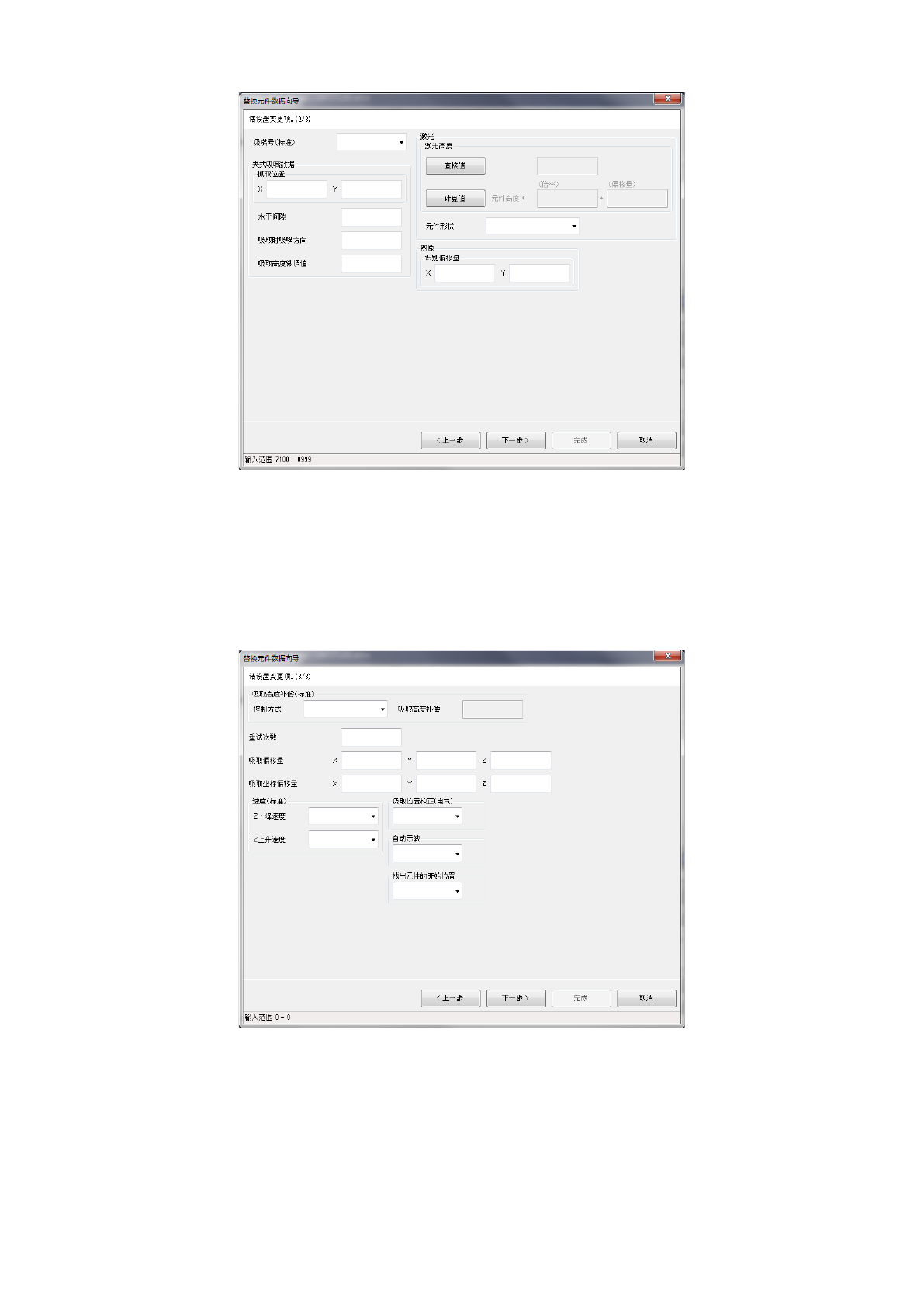

显示元件数据的定心选项卡的内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
显示元件数据的吸取条件选项卡的内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
第 1 部 基本篇 第4 章 制作生产程序
4-152
显示元件数据的贴片条件选项卡的内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
显示元件数据的检查 1 选项卡的内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
