第 2 部 功能详解篇 第 7 章 操作选项
7-25
7-5 跟踪、检查
设置跟踪、检查的操作选项。
7-5-1 检查有效

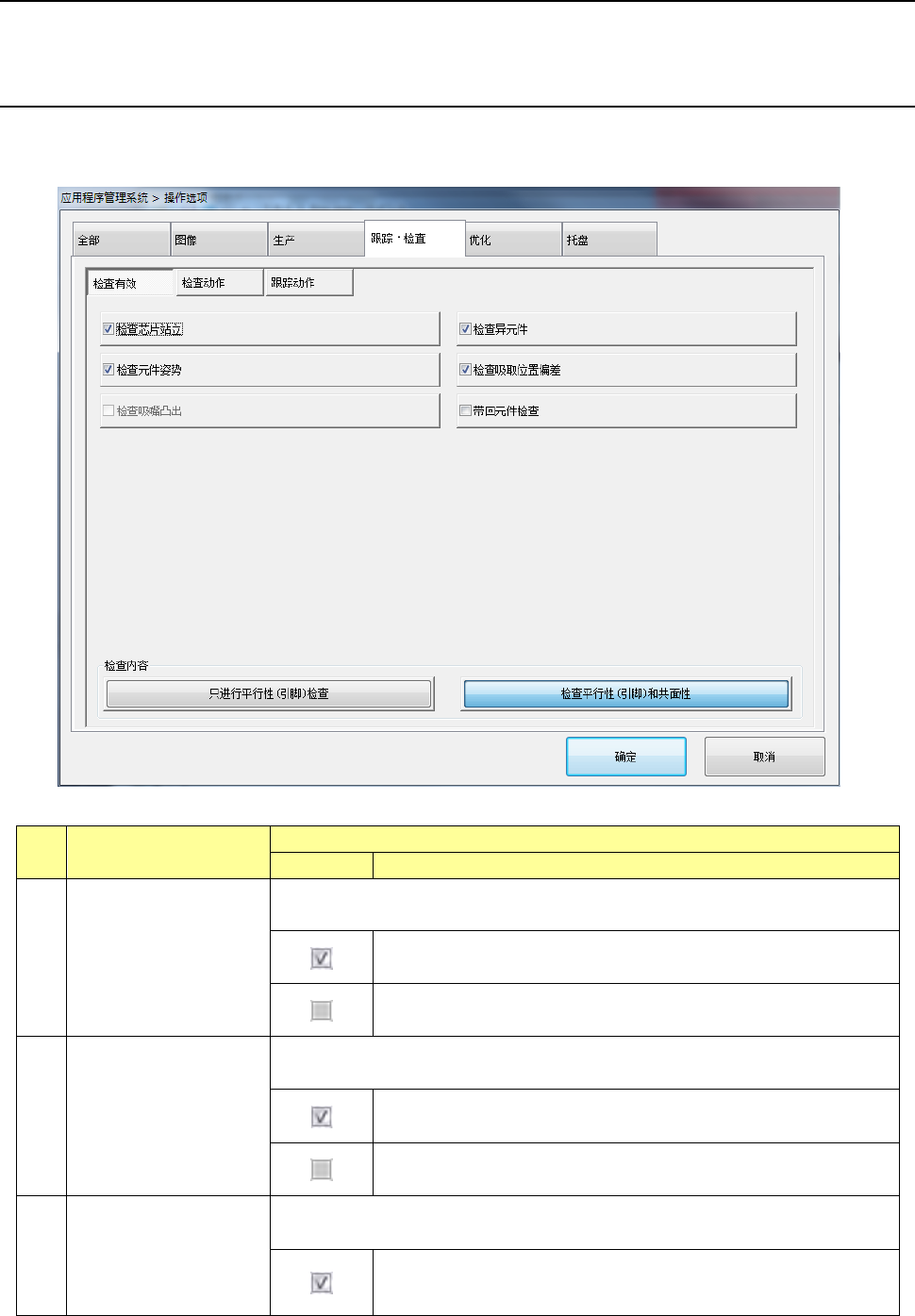

按下［检查有效］按钮，会显示“检查有效选项设置画面”。
No.
项目
内容
状态
动作及详细内容
1 检查芯片站立
设置执行芯片站立检查。
对元件数据的[芯片站立]有效的元件，进行芯片站立检查。
与元件数据的设置无关，不进行芯片站立检查。
2 检查异元件
设置执行检查异类元件功能。
对元件数据的[检查异元件]有效的元件，进行异元件检查。
尽管元件数据有设置，但不进行异元件检查。
3 检查元件姿势
设置执行元件姿势检查功能。
对元件数据的短边和长边的比率与测量结果的比率进行比
较，差值未在一定范围时，为元件方向异常。
第 2 部 功能详解篇 第 7 章 操作选项
7-26
No.
项目
内容
状态
动作及详细内容
4 检查吸取位置偏差
设置执行检查吸取位置偏差功能。
吸取元件后，通过激光识别判定取位置偏离吸嘴中心的数
值。
5 检查吸嘴凸出
设置执行检查吸嘴凸出功能。在机器设置中设置了精度优先时，才可以
设置本项。
检查吸嘴凸出功能有效。在进行高密度贴片吸取元件中吸嘴
从元件凸出时，会显示吸取位置偏离错误。
6 带回元件检查
设置执行带回元件检查功能。
带回元件检查功能有效。
7 检查内容
设定检查项目。
仅当 MS 参数设定中使用共面性，且平行（共线性）的比例不为 0 时，
才能设定此项。
只进行平行性
（引脚）检查
仅进行平行（共线性）检查。
检查平行性
（引脚）和共面性
进行平行（共线性）及共面性两种检查。
第 2 部 功能详解篇 第 7 章 操作选项
7-27
7-5-2 检查动作

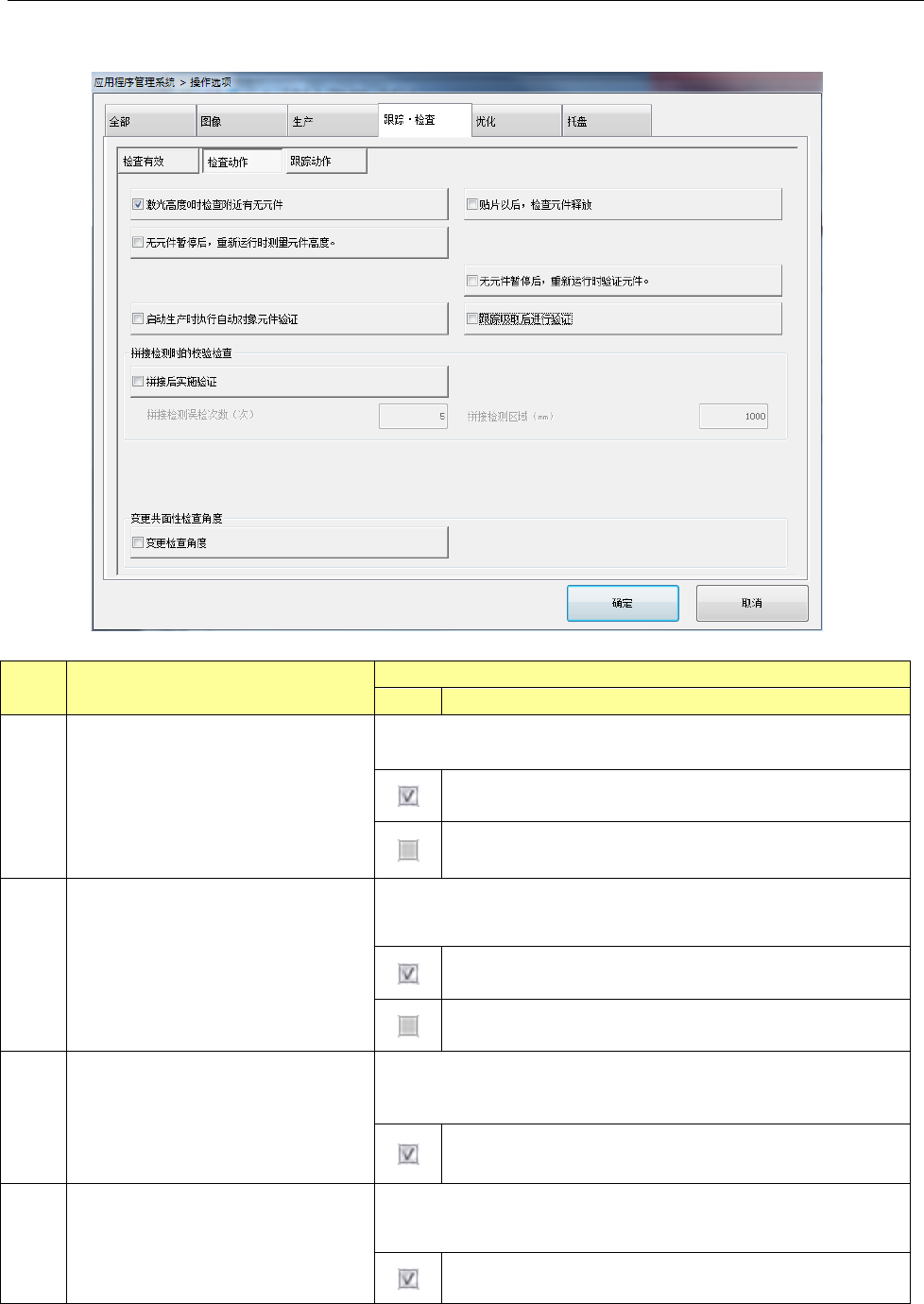

按下［检查动作］按钮，会显示“检查动作设置画 面 ”。
No.
项目
内容
状态
动作及详细内容
1
贴片以后，检查元件释放
设置元件贴片时执行元件离开吸嘴确认。
在元件贴片动作后
Z
轴上升时，使用激光确认元件
是否残留在吸嘴上。
忽略元件数据的[元件释放确认]的指定，不进行确认
。
2 激光高度０时检查附近有无元件
变更激光高度为 0 以上元件的吸取检查高度，防止因吸嘴导
致的误检出。
对激光高度设置为
0
以上的元件，使用激光对吸嘴前
端
0.1mm
以下进行吸取检查。
与激光高度的设置值无关，使用激光以激光高度进行
吸取检查。
3
无元件暂停后，重新运行时测量元
件高度
设置无元件（暂停后）重新运行时测量元件高度。HMS 装
置未设置时，不能选择此项。
无元件（暂停后）重新运行时执行元件高度测量。
4
无元件暂停后，重新运行时验证元
件
设置无元件（暂停后）重新运行时的验证检查。CVS 装置未
设置时，不能选择此项。
无元件（暂停后）重新运行时进行验证元件。
