第 1 部 基本篇 第4 章 制作生产程序
4-109
※外形识别元件的识别条件
●识别边时
①全部形状为长方形或正方形的元件。
②边的直线部分为元件外形尺寸的 1/2 以上。且直线部分（线的部分）为 3mm 以上的元件。
③边的中央部从边中心起的±1.5mm 的范围成直线的元件。
④元件角度 90 度±5 度以内的元件。
⑤拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件
（拍摄时边内侧成为空洞的元件也可）。
⑥直线部分形成的边粗糙度在 0.1mm 以内的元件。
⑦元件的形状不是凸形状的元件。
線分
1.5mm
1.5mm
部分外形寸法
0.3mm以上
0.1mm以下
元件外形尺寸
线的部分
第 1 部 基本篇 第4 章 制作生产程序
4-110
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上
●识别角时
①全部形状为正方形或长方形的元件。
②角的弯角 R 为 0.5mm 以内的元件。
③作为边的直线部位长度为 2mm 以上的元件。
④作为角的 4 点处于正方形、长方形的顶点位置的元件。
⑤元件外形不为凸的元件。
⑥有凹部的元件 L1 为 L2 的 10％以内的元件。
⑦拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件
（拍摄时边内侧成为空洞的元件也可）。
⑧直线部分形成的边粗糙度在 0.1mm 以内的元件。
●识别重心时
①元件的纵横比为 1：2 以上的元件。
②拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件。
14) 通用图像时
有关通用图像元件的数据制作方法，请参见「第 6 章 通用图像元件」。
0.1mm以下
第 1 部 基本篇 第4 章 制作生产程序
4-111

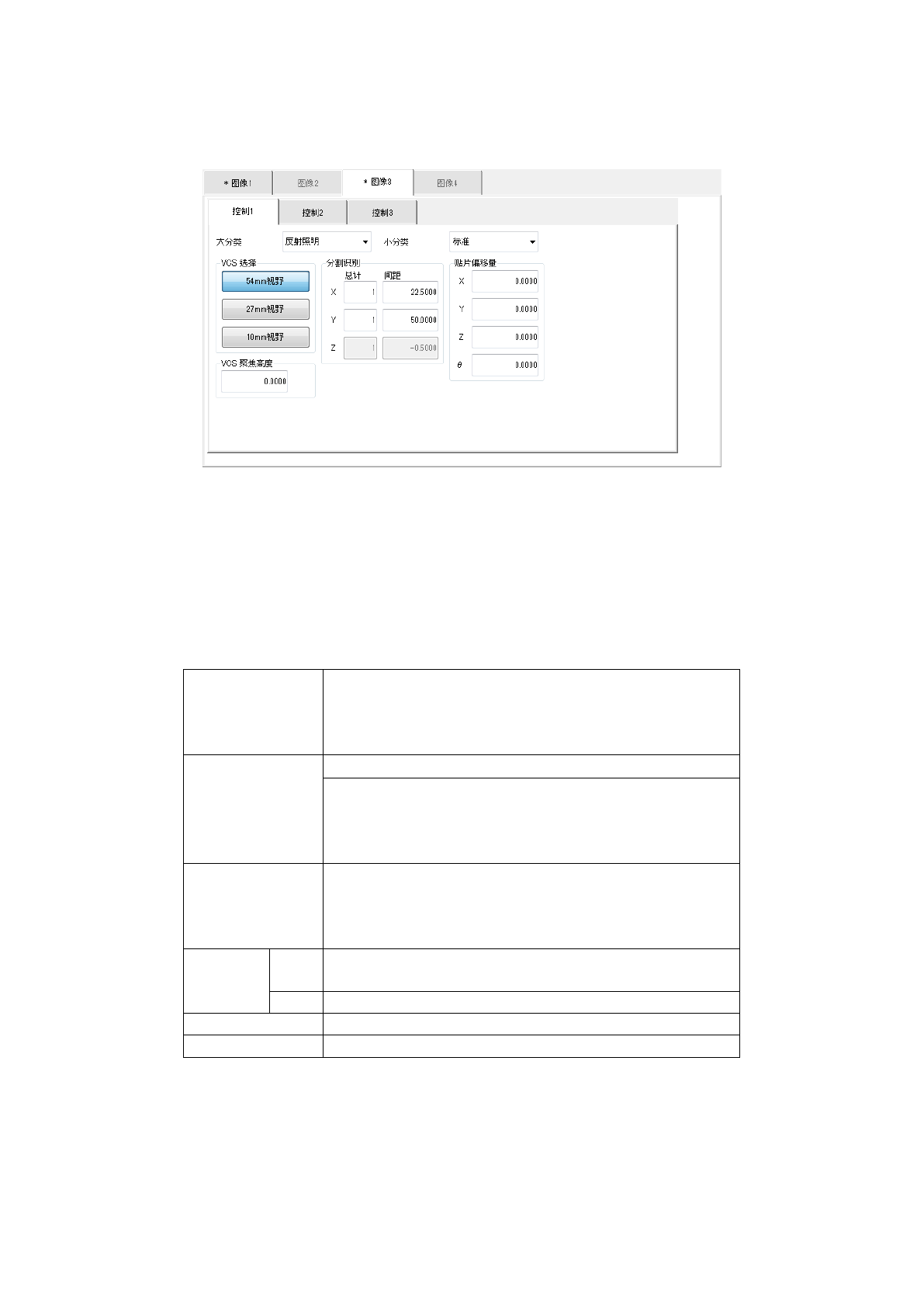

(13) 照明控制数据画面
选择图像 3 选项卡时，打开以下画面。
[控制 1]选项卡为带有分割照明的设置选项卡。
分割照明的设置要按照以下步骤进行。
1. 设置识别 VCS。
2. 决定分割识别。
3. 决定照明的大分类、小分类（大分类为“反射”、“侧面”时 ）。
4. 决定其他设置
大分类
选择照明的类型。
・反射照明
・透过照明
・侧面照明
小分类
详细选择照明的类型。
・反射
・CBGA
・侧面
・蓝色侧面照明
・标准
・LGA
・红色侧面照明
・小元件用
VCS 选择
选择识别
VCS
。
・54mm 视野
・27mm 视野
・
10mm
视野
分割识别
总计
设置分割识别的
X,Y,Z
的分割数。
分割数为
X(1
～
2)
、
Y(1
～
4)
、
Z(1
～
2)
。
间距
VCS
的移动距离。根据选择的
VCS
，可输入的值不同。
贴片偏移量
贴片上的各元件偏移量。
VCS
聚焦高度
指定
VCS
识别的高度。
