第 1 部 基本篇 第 2 章 生产
2-156
(3) 操作选项的 [无元件暂停时，元件方向检查]
如果勾选了操作选项的[无元件暂停后，重新运行时进行元件方向检查]选项，则会对发生无元件
的元件进行通用图像元件方向检查，之后再开始重新生产。
・ 勾选[无元件暂停后，元件方向检查]时，请取消[跟踪吸取后检查元件方向]的勾选。
(4) 操作选项 [元件用尽开始时，进行验证检查]
如果选择了操作选项的 [元件用尽开始时，进行验证检查] ，将对元件用尽的芯片、无脚元件完
成了验证检查之后，再重新开始生产动作。
・ 在选择了 [元件用尽开始时，进行验证检查] 时，请将 [吸取追踪后，进行验证检查] 的选择
去掉。
勾选了操作选项的[无元件暂停后，重新运行时测量元件高度]时，
如果勾选了[元件用尽开始时，进行验证检查] 或者 [无元件暂停后，元件方向检查]，则首先测量
全部对象元件的高度，然后再进行[验证检查]或者[元件方向检查]。
[元件的高度测量]和[验证检查]或者[元件方向检查]不会交替同时进行。
元件高度测量失败了的元件将不进行[验证检查]或者[元件方向检查]。
2-15-2-4 无元件时的跟踪
在显示暂停画面的状态下，按下功能栏的［跟踪］按钮，可进入吸取位置的跟踪模式。
可对重试超限或发生无元件的供应元件的所有供应装置进行吸取位置跟踪。但是，被设置为不使用的
供料器的不含在对象内。
第 1 部 基本篇 第 2 章 生产
2-157
2-15-3 标记识别错误
2-15-3-1 发生时的概要
如果在 BOC 标记、基准领域标记的识别中发生识别错误，则会暂停生产并显示下图。
按下<START>开关，重新开始生产动作。
按下<STOP>开关，暂停其他站台或转换到生产中断动作。

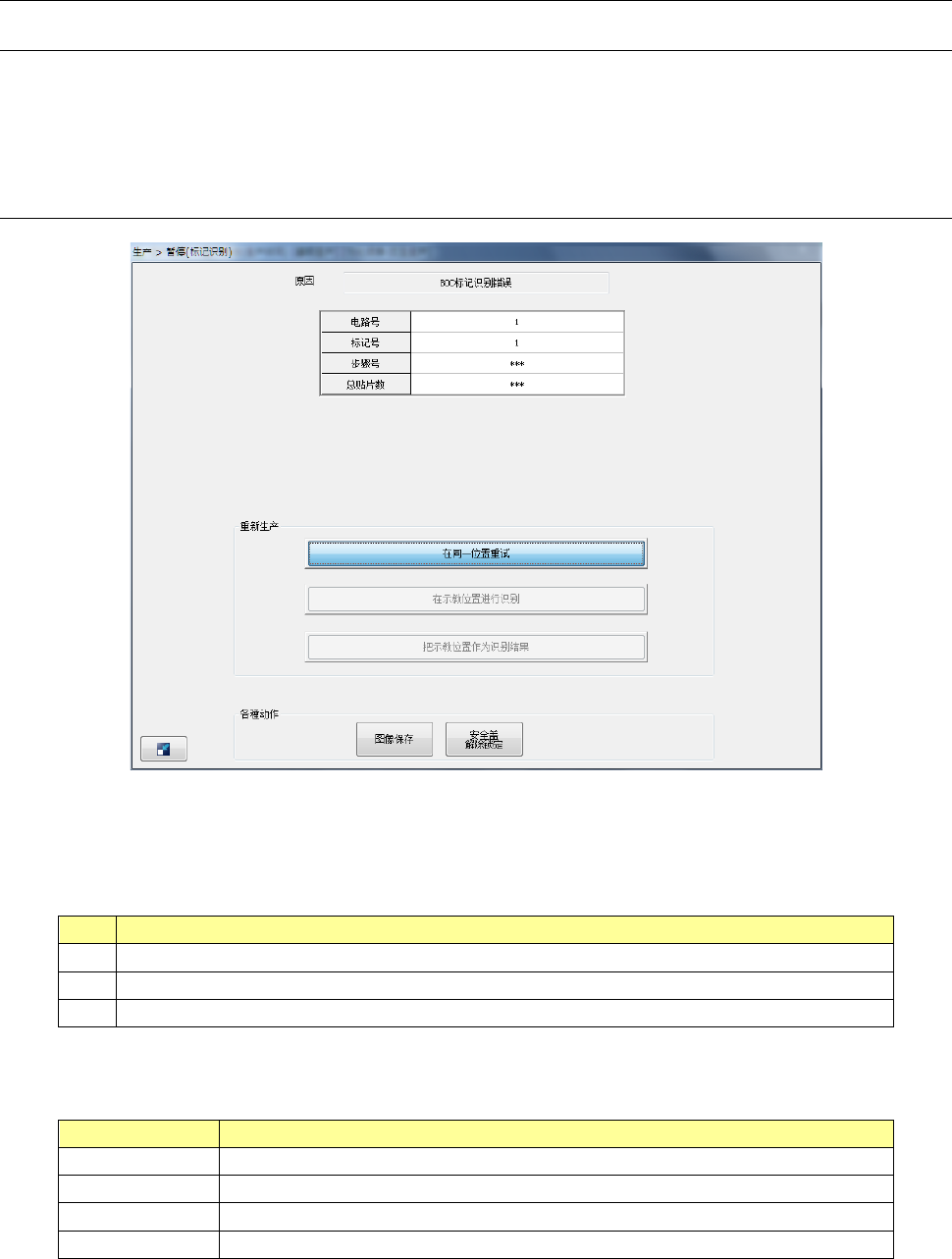

2-15-3-2 显示
(1)原因
显示暂停的原因。
No.
原因
1
BOC
标记识别错误
2
区域标记识别错误
3
台架标记识别错误
(2)生产信息
显示发生错误时的生产信息。
项目
内容
电路号
显示发生错误元件的电路号
标记号
显示发生错误元件的标记号
步骤号
显示发生错误元件的步骤号
总贴片数
显示贴片的总数
第 1 部 基本篇 第 2 章 生产
2-158
(3)重新生产
选择重新开始生产时的再次识别标记的方法。
项目
内容
在同一位置重试
不变更标记位置进行标记的再次识别。
在示教位置进行识别
把通过示教设定的坐标，作为标记识别的坐标使用。
执行功能栏的示教就可以选择。
把示教位置作为识别结果
通过示教设定坐标，在该坐标再次进行标记识别。
执行功能栏的示教就可以选择。
(4)各种动作
显示有关暂停的各种信息，进行设置。
项目
内容
图像保存
将
VRAM
的图像保存到文件。
安全盖解除锁定
Head
未吸取元件时，解除安全盖（安全罩）锁。
2-15-3-3 选择重新生产
因台架标记识别错误以外的标记识别错误而暂停后，只能选择［再识别］。
按功能栏的[示教]按钮执行示教时，可选择重新生产项目中的其他项目。
执行了一次示教，在重新生产项目为可选状态下进行再次示教，按[取消]按钮返回时，返回到重新生
产项目只可选[再识别]的状态。
此处的示教，仅对该基板有效。如果同一标记识别错误在其他的基板上也同样出现，则应该结束生产，
通过编辑生产程序，对标记坐标以及识别示教进行修改。
注意
此处的选择仅对当前已经定心的基板有效。
从下次基板开始，生产程序的值为有效。
若因批次变更等更改了标记的条件，请编辑生产程序。
