第 2 部 功能详解篇 第 8 章 机器设置 8- 61 8-4-4 空气控制 [ 控制单元 ] 指定 Head ，可进行吹 气、真空控制 。 按下 [ 吹气 ] 、 [ 真空 ] 的 [ON ] [OFF] 按钮，进行控制 单元中选择的 He ad 的吹气控 制、真空控 制。 吹气控制、真空 控制不能对相同 Head 同时 设置 ON 。
第 2 部 功能详解篇 第 8 章 机器设置
8-60

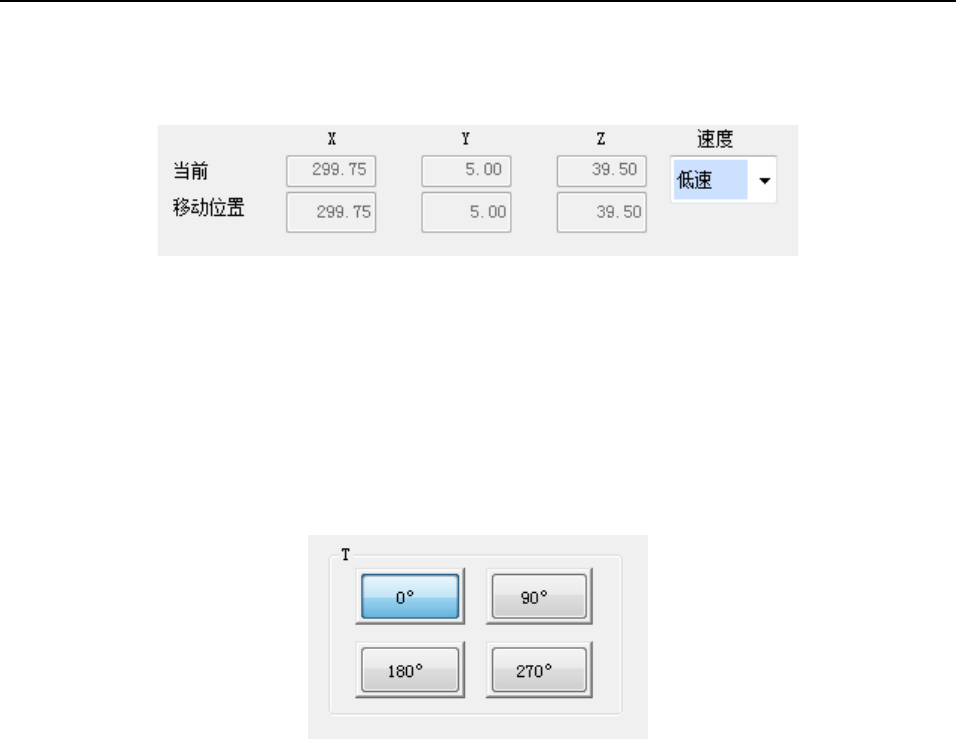

8-4-3 移至任意坐标的操作
(1) 移动 XYZ
选择轴种类 [XY 轴控制]、[Z 轴控制]，选择「执行」后，即可把轴移至[任意坐标]的移动坐标位
置。
(2) 速度
选择轴种类 [XY 轴控制]、[Z 轴控制]、[θ 轴控制]，选择「执行」后，即可按指定的速度移动轴。
XYZ 轴可指定 [低速 2] 至 [高速 2]，θ 轴可指定 [低速] 至 [高速]。
(3) θ 旋转
轴种类选择 [θ 轴控制]，选择「执行」后，θ 轴即可按指定的角度进行 θ 旋转。
第 2 部 功能详解篇 第 8 章 机器设置
8-61

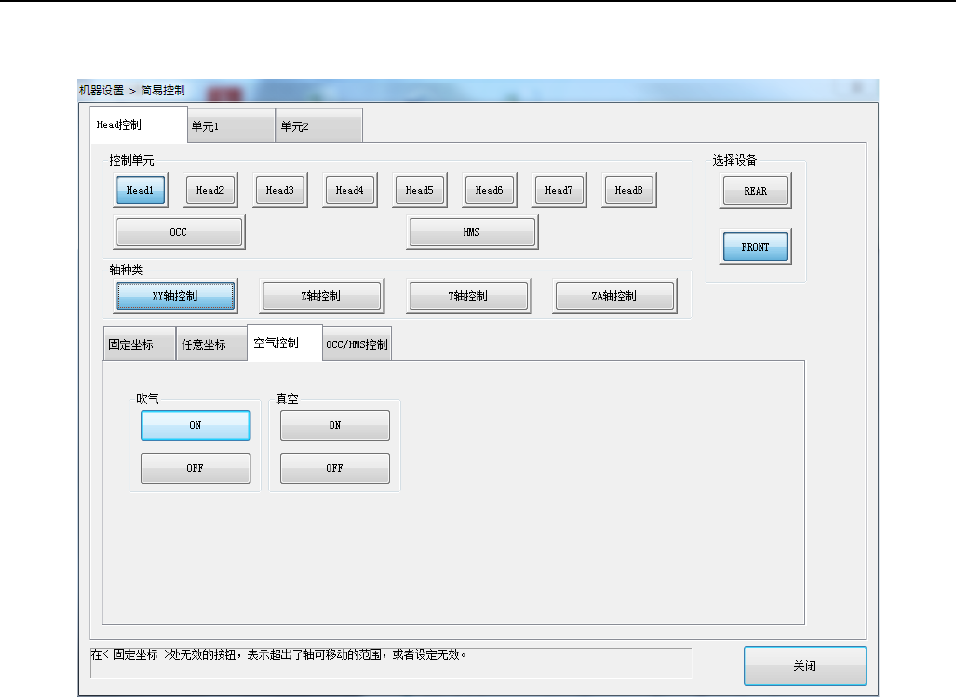

8-4-4 空气控制
[控制单元] 指定Head，可进行吹气、真空控制。
按下 [吹气]、[真空] 的 [ON] [OFF] 按钮，进行控制单元中选择的Head的吹气控制、真空控制。
吹气控制、真空控制不能对相同Head同时设置ON。
第 2 部 功能详解篇 第 8 章 机器设置
8-62

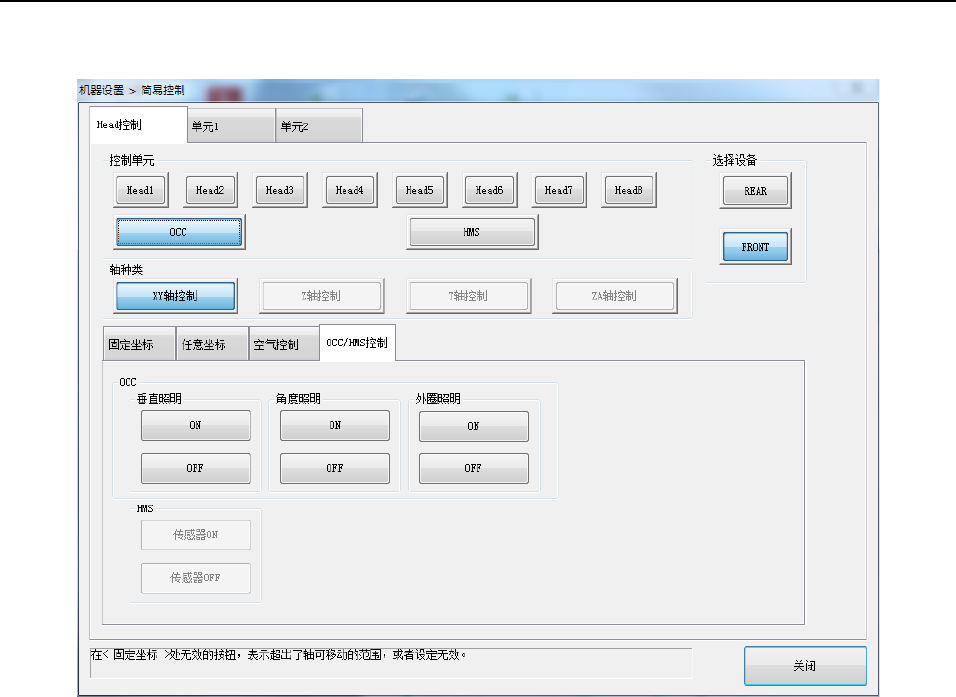

8-4-5 OCC/HMS 控制
[控制单元] 指定OCC时，可进行OCC控制；指定HMS时可进行HMS传感器控制。
按下 [垂直照明] [角度照明] [外圈照明]的 [ON] [OFF] 按钮，即对OCC进行照明控制。仅外圈照明
设定为有效时可以选择。
选择 [HMS] 的「传感器ON」「传感器OFF」时，即对HMS进行传感器控制。
