第 1 部 基本篇 第 4 章 制作生产程序 4- 76 4) 速度 在用小的 吸嘴吸取元件 时， 或者元件 表面有沟槽导致 真空漏气等 情况时， 可以从默认 值变更 XYZ 轴的加速度。 • XY 从下拉列表 中指定元件吸 取后向贴片 位置移动的 XY 加速 度 ｡ • Z 下降速度 从下拉 列表中指定贴 片位置的 Z 轴下降加速 度（用于调整元 件应力） 。 • Z 上升速度 从下拉 列表中指定贴 片位置的 Z 轴上升加速 度（用于…
第 1 部 基本篇 第4 章 制作生产程序
4-75

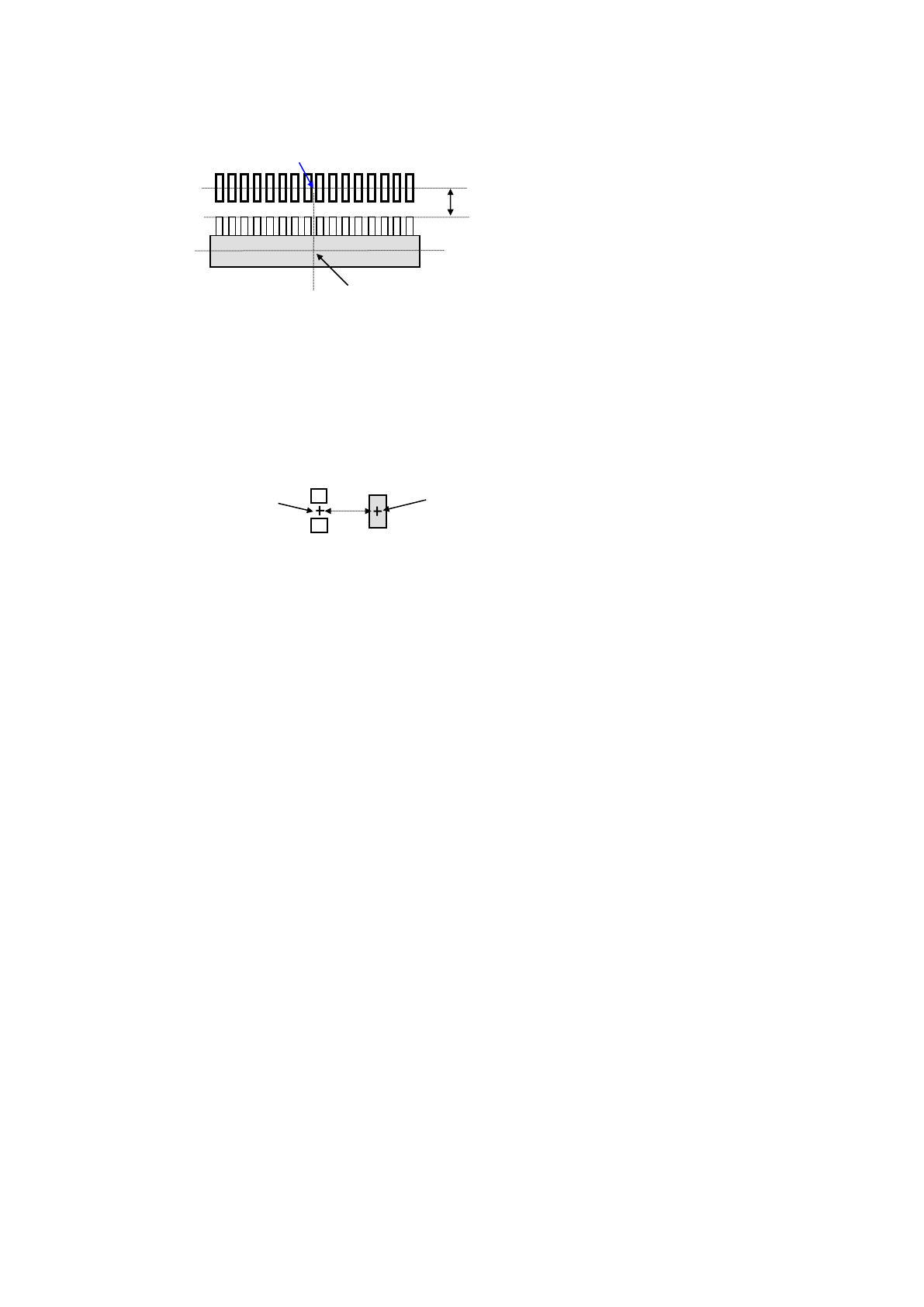

贴片坐标点
激光定心的中心位置
激光定心的中心位置
贴片坐标点
（例3） 按下图贴片时，将贴片偏移输入为“X=0，Y=+3”。
注 2) 偏移值以贴片角度“0”为基准输入。
（例4） 元件的贴片角度为“90”时，假定贴片角度为“0”，输入“贴片偏移值”。在下列情况时(贴
片角度
“90”)，输入“X=0、Y=2”。
注 3) 偏移值的输入方法有在「元件数据」的“贴片偏移”中输入偏移值和在「贴片数据」的“X、
Y 坐标”上加减偏移值两种方法。
但在贴片数据中需要加减各个贴片点的偏移值。
因此，当 1 种元件的贴片点数量很多时，或不想变更贴片数据时，请在「元件数据」的“贴
片偏移”中输入偏移值。
注 4) 不同的元件，通过变更「元件数据」-「定心」的“激光高度”的值，有可能改变定心的中心
位置。
因此，有时不输入“贴片偏移”值而通过改变“激光高度”也能调整贴片位置。
但这种情况，需要把“激光高度”设置在能稳定进行定心的位置上。
2
3
第 1 部 基本篇 第4 章 制作生产程序
4-76
4) 速度
在用小的吸嘴吸取元件时，或者元件表面有沟槽导致真空漏气等情况时，可以从默认值变更 XYZ
轴的加速度。
• XY
从下拉列表中指定元件吸取后向贴片位置移动的 XY 加速度｡
• Z下降速度
从下拉列表中指定贴片位置的 Z 轴下降加速度（用于调整元件应力）。
• Z上升速度
从下拉列表中指定贴片位置的 Z 轴上升加速度（用于稳定元件位置）。
①激光定心时
•
θ
速度 (计测时)
从下拉列表中指定 θ 旋转速度。设置激光识别时的 θ 轴加速度。
在 Head 带有元件的状态下，除 LA 测量旋转时以外，对所有旋转动作有效｡
•
θ
速度 (计测外)
从下拉列表中指定 θ 旋转速度。
在 Head 带有元件的状态下，除 LA 测量旋转时以外，对所有旋转动作有效｡
设置除激光识别以外的 θ 轴加速度。
②图像定心时
・·θ 速度
从下拉列表中指定 θ 旋转速度。在 Head 带有元件的状态下，除 LA 测量旋转时以外，对所有旋
转动作有效｡
5) 试打
与「贴片数据」中的设置相同，仅对选择“是”的元件在生产画面(试打模式)中执行贴片。
在「元件数据」中设置时，为对该元件所有贴片点进行统一设置。
要对每一贴片点逐一设置时，请在「贴片数据」中设置。
6) 释放检查
设置本功能，可在以激光定心的元件为对象进行贴片动作后，通过激光检查元件是否仍吸附在吸
嘴上。
确认元件释放要花时间(因为需在停止状态下执行)。
所以通常请将初始值设置为“否”。
7) 跳过元件
如果将跳过元件设置为[是]，则生产时将跳过指定的元件，不进行贴片。
使用从数据库中被指定为跳过的元件的贴片记录，在生产时虽然不进行贴片，但不加到未贴片列
表中。
从数据库读入元件信息时，「跳过元件」数据将被更改为「否」。
第 1 部 基本篇 第4 章 制作生产程序
4-77
8) 真空时间调整
设定是否进行真空时间的调整。

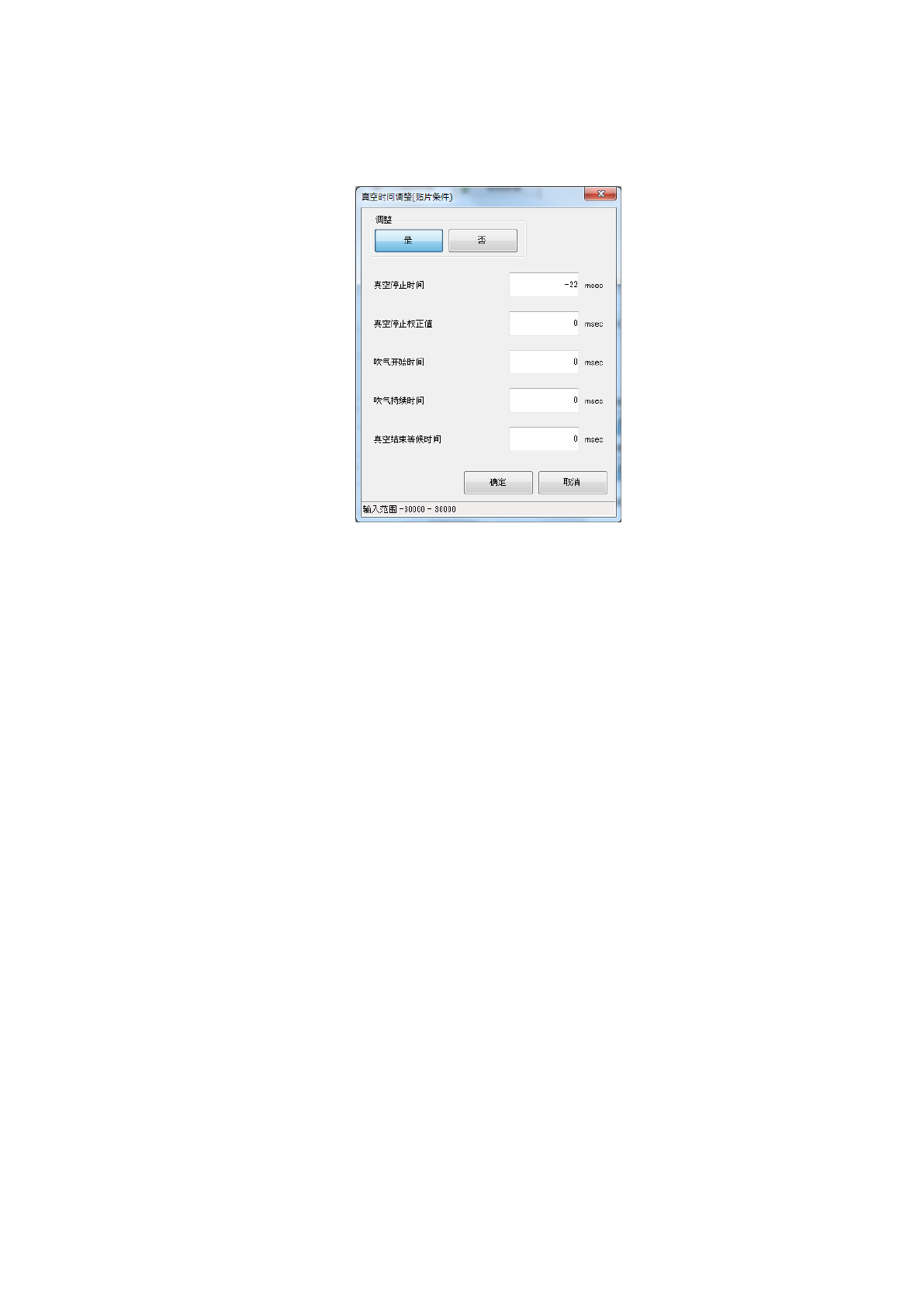

按下[设定]按钮，即显示以下画面。
将调整设定为「是」，可按照 ms 为单位输入“真空停止时间”、“真空停止校正值”、“吹气开始时
间”、“吹气持续时间”、“真空结束等待时间”的调整。
9) 控制
请设定吸取时推进量的控制方法。
在定心处选择了低负荷控制用吸嘴时，[低负荷]按钮和[负荷图形]按钮变为可使用状态。
在控制方法处选择[低负荷]，则 吸 取 推进量的输入单位变更为[g]，Z 轴下降速度变更为 FC 速度。
按下[负荷图形]按钮，则可以确认吸嘴的可加压负荷量。
