第 1 部 基本篇 第4 章 制作生产程序
4-96

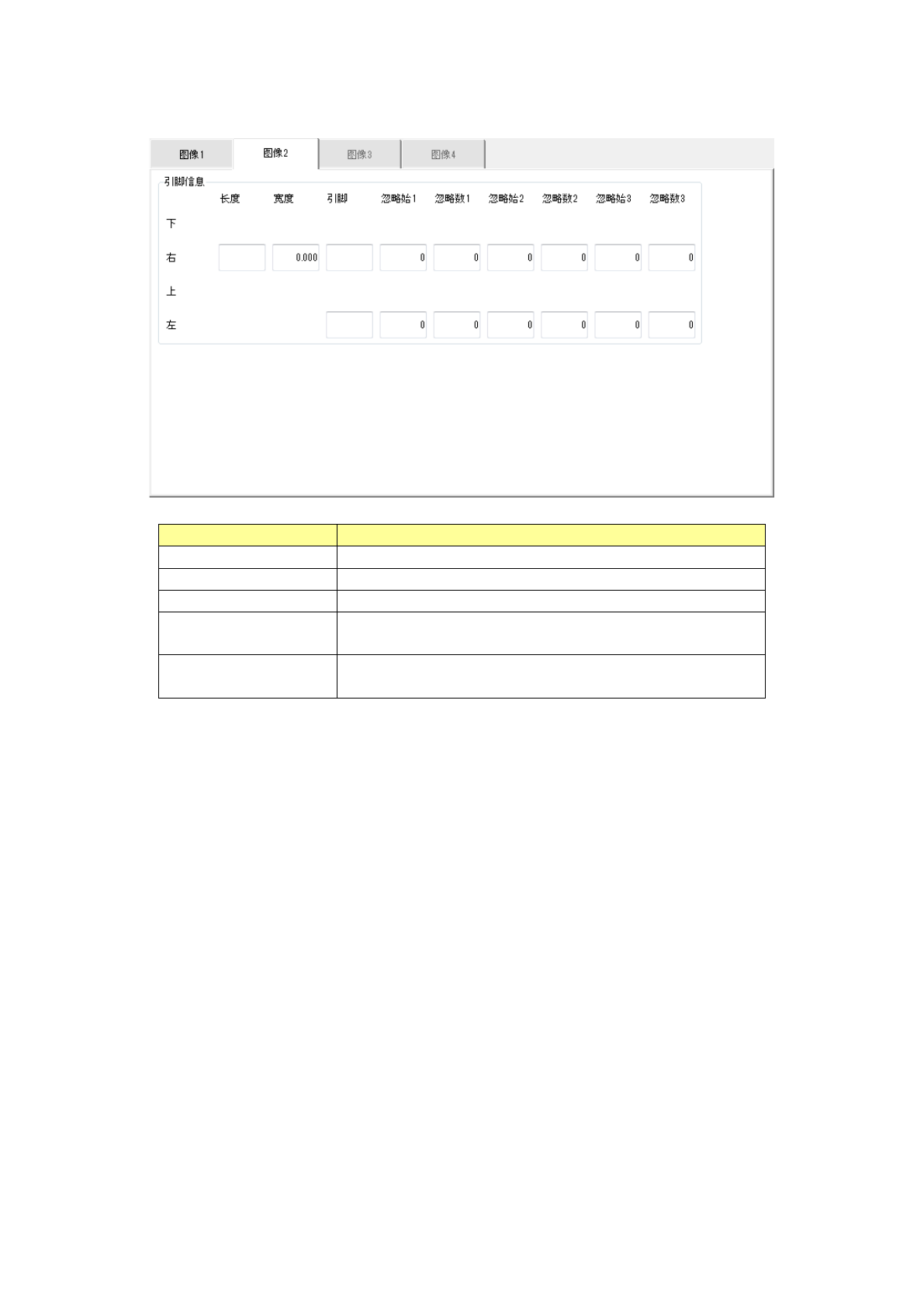

在「图像 2」选项卡中设置左右各边的引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
第 1 部 基本篇 第4 章 制作生产程序
4-97
7) BGA, FBGA

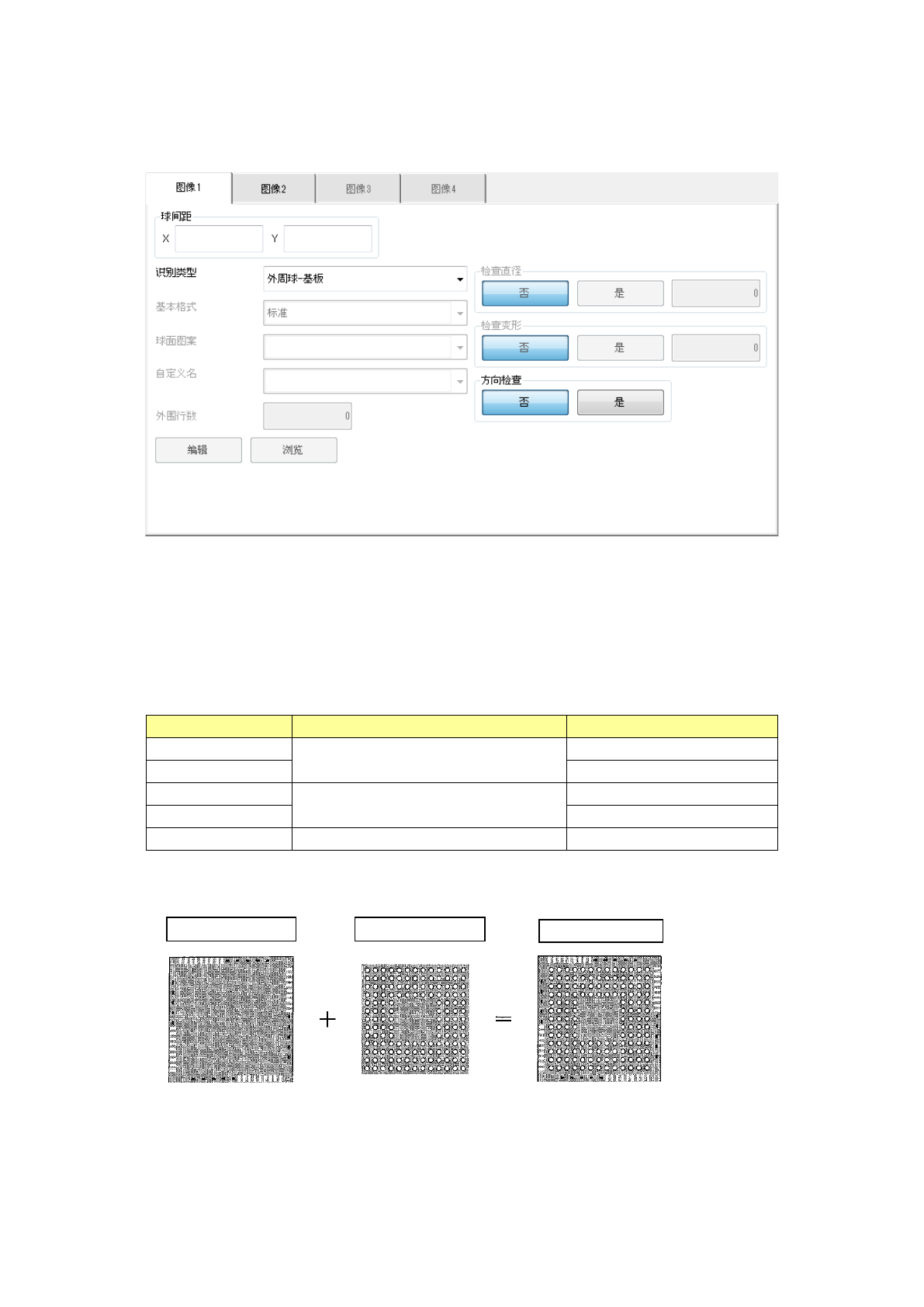

在「图像 1」选项卡中设置球间距、识别种类、基本格式、球面图案及各项检查。
① 球间距
输入球之间的宽度。
② 识别类型
设置识别种类。
选择项目
识别范围
类型
外周——基板
仅识别外周的球。
(FBGA 不可以选择)
模部为基板（发黑）的类型
外周——陶瓷 模部为陶瓷（发白）的类型
所有球——基板
识别元件内的所有球
模部为基板（发黑）的类型
所有球——陶瓷 模部为陶瓷（发白）的类型
所有垫片（Land）
识别元件内的所有垫片(LGA 元件时)
模部为基板（发黑）的类型
选择「所有球」时，通过对「基本格式」及「球面图案」的设置，可设置识别图案。
基本格式 球面图案
＋
→
识别图案
第 1 部 基本篇 第4 章 制作生产程序
4-98
③ 基本格式
设置基本格式(标记配置图案)。
与球面图案组合作为识别图案使用。
选择项目
基本格式
浏览
显示标准～标记溢出的样本图形。
标准
包装外围只有球的类型。
原有的 BGA 小间距、小球版。
格子上有索引球也可。
4 角索引标记
包装外围只有球与索引球，
索引球在格子外的类型。
索引球配置在格子外的 4 角。
3 角索引标记
包装外围只有球与索引球，
索引球在格子外的类型。
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
包装外围只有球与索引球，索引球在格子外。
索引球的配置在格子外的 2 角的类型。
(左上方与右下方有索引球的状态为 0 度)
1 角索引标记
包装外围只有球与索引球，
索引球在格子外的类型。
索引球的配置在格子外的 1 角。
(右下方有索引球的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物的类型。
标记溢出 1 包装外围有球以外的溢出物的类型。（通常使用此项）
标记溢出 2
包装外围有球以外的溢出物的类型。
（有与识别球相同直径的细长基本格式时）
