RS-1R使用说明书.pdf - 第145页
第 1 部 基本篇 第 2 章 生产 2- 33 2-8 生产画面 2-8-1 生产画面的启动 从 主画面的菜 单 选择 [ 生产 ] -[ 基板生产 ] ，或 用程序快捷 方式 的 [ 基板生产 ] ， 则会显示如 下的生产条件 设 置画面。 请指定生产条件 ( 参见「 2- 8-2 生产条件画面」 ) 。
第 1 部 基本篇 第 2 章 生产
2-32
<ATC 吸嘴安装、拆卸步骤>
请按[打开]按钮，将滑板②打开。
请把吸嘴⑨的平直部分与 ATC 托架①的长孔对准，进行吸嘴⑨的安装或拆卸。
注意
·请务必将吸嘴放回到拆卸的位置。更换其他的吸嘴时，请重新设定「机
器设置」中的「吸嘴分配」。
·请勿将吸嘴直接安装在 Head 上。
(否则会污染激光面，导致故障的发生。)
滑板②打开的状态
平直部分
滑板②
ATC 托架①
吸嘴
⑨
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
第 1 部 基本篇 第 2 章 生产
2-33
2-8 生产画面
2-8-1 生产画面的启动

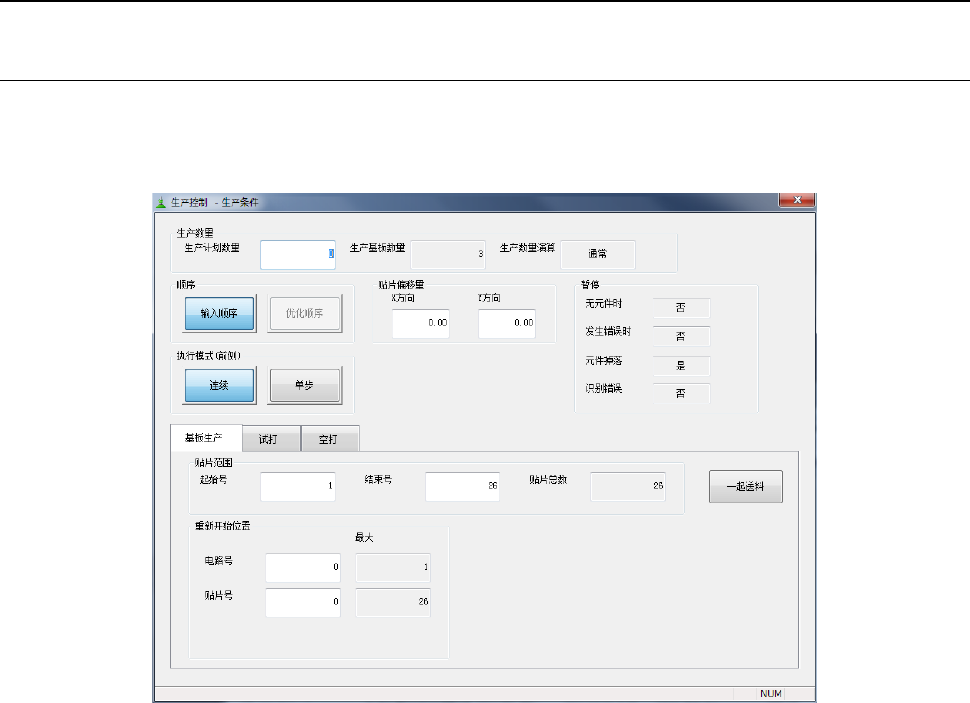

从主画面的菜单选择[生产]-[基板生产]，或用程序快捷方式的[基板生产]，则会显示如下的生产条件设
置画面。
请指定生产条件(参见「2-8-2 生产条件画面」)。
第 1 部 基本篇 第 2 章 生产
2-34
2-8-2 生产条件画面
启动生产后，会显示设置生产条件的画面。
在「基板生产」、「试打」、「空打」各种生产模式中，分别设定各自的生产条件。
● 共同项目：与「基板生产」、「试打」、「空打」模式无关，均为共同项目。
● 个别设定项目：选择「基板生产」、「试打」、「空打」，设置具体条件。
2-8-2-1 设置共同项目
(1) 生产计划数量
输入计划生产数量。最初显示上一次生产时的计划数量。
双通道时，为前后通道合计的生产计划数量，前后通道生产的基板数量的合计达到计划数量后，
生产即结束。
新设定时显示「1」。生产计划数量输入「0」时表明计划量为「无限」。
(2) 生产基板数量
显示已实际生产的基板数量。生产开始时，实际生产数量会被重新设置为 0。
(但是继续生产时不会重新设置)
双通道时，会显示前后通道合计的生产数量。
通常，实际生产数量初始状态为(0)，若勾选操作选项的[生产(显示)]选项卡上的「累计基板生产
数量」时，则显示上一次生产时的实际数量。
在该状态下开始生产时，将从上一次的实际生产数量开始累计计算，持续执行生产直至达到预定
的生产数量为止。
生产中断、结束时，会显示已生产的实际数量。
清除生产管理信息后，可使实际生产数量从初始状态开始生产。
(3) 生产数量演算
显示是否累计计算基板的生产数量。
个别设置项目
共通项目
