第 2 部 功能详解篇 第 6 章 通用图像元件
6-40
6-5-3 外形元件类（元件要素组/元件要素格式）
■ 给出了外形元件类的数据输入例子。
1. 扩展图像画面
· 在「元件类型」中选择外形元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览」中选择追加。
2. 元件实例 1

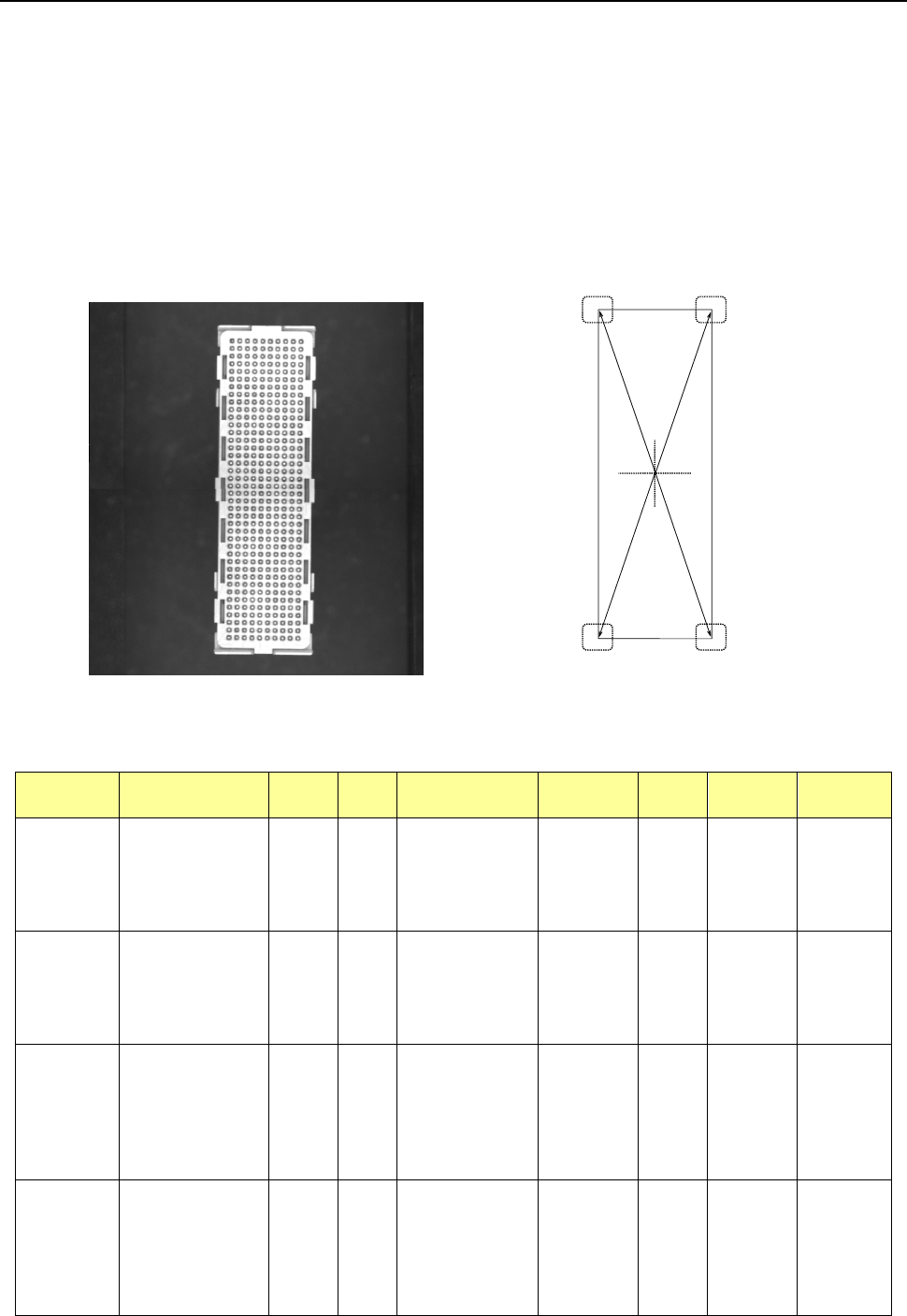

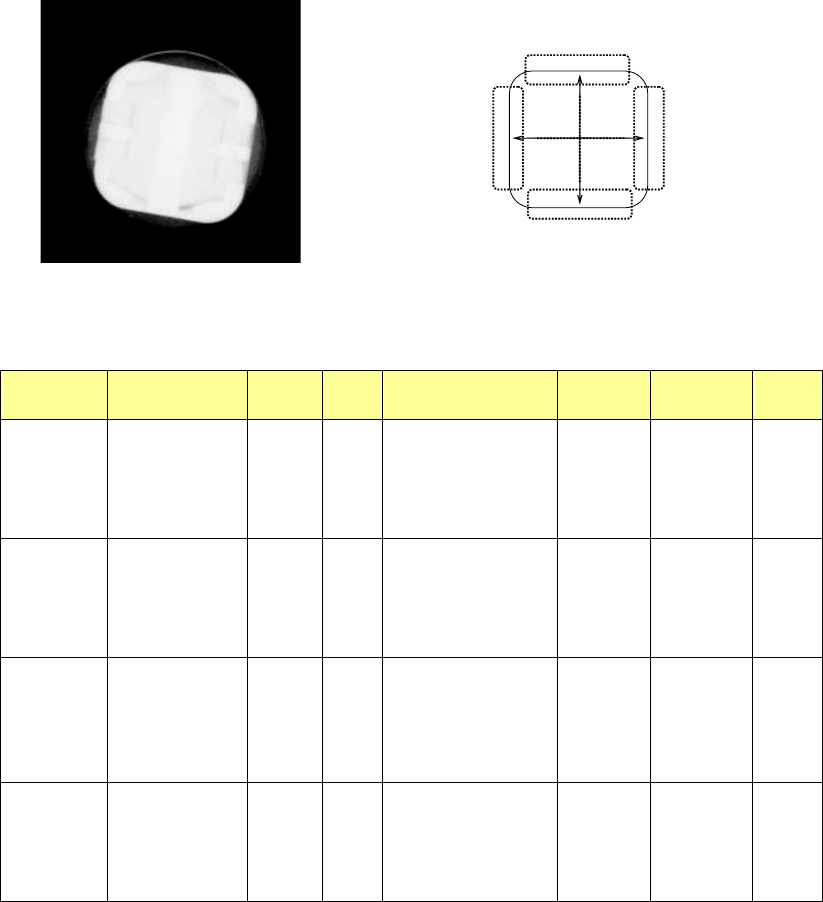

· 元件概要与元件要素组配置图
<元件监视器中的元件图像：仰视图> <俯视图>
· 将输入数据汇总后可得到：
元件要素
组名
首元件要素
的配置
(排列)
欠缺
元件要素
元件要素
偏移
元件要
素尺寸
(角)
备注
ELG0001
X: -8.25
Y: -27.6
Z: 0
θ: 0
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
照明数据：
反射的标
准设定
连续 2 分割
识别
ELG0002
X: 8.25
Y: -27.6
Z: 0
θ: 90
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0003
X: 8.25
Y: 27.6
Z: 0
θ: 180
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0004
X: -8.25
Y: 27.6
Z: 0
θ: 270
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件极性：
明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
第 2 部 功能详解篇 第 6 章 通用图像元件
6-41
3. 元件实例 2
· 元件概要与元件要素组配置图
<元件监视器中的元件图像：仰视图> <俯视图>
· 将输入数据汇总：
元件要素
组名
首元件要素
的配置
(
排列
)
欠缺
元件要素
元件要素
偏移
元件要素
尺寸
检查
ELG0001
X: 0
Y: -6
Z: 0
θ: 0
容差：全部为
0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明
数据：
透射
照明
ELG0002
X: 6
Y: 0
Z: 0
θ: 90
容差：全部为
0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003
X: 0
Y: 6
Z: 0
θ: 180
容差：全部为 0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004
X: -6
Y: 0
Z: 0
θ: 270
容差：全部为
0
点
类型：边
基准位置：下面中心
元件极性：明亮
偏移：
全部为 0
容差：
全部为 0
第 1 元件要素组
第 2 元件要素组
第 3 元件要素组
第 4 元件要素组
第 2 部 功能详解篇 第 6 章 通用图像元件
6-42
6-6 通用图像元件的限制事项
1. 数量限制
・ 1 个元件可定义的元件要素组最多为 20 组。
・ 1 个元件只能定义 1 个扩展列组。
・ 1 个元件要素组可定义的最大元件要素数为：引脚 384 根；球 6936 个以下。这是分别包含引
脚欠缺数与球欠缺数的数量。
・ 角、边及标记元件要素，1 个元件要素组各只能定义 1 个。
・ 1 个扩展列组最多可定义 256 个球。
・ 1 个元件要素组可指定的引脚/球欠缺定义最多为 4 处。超过这个数时，必须将元件要素组分开
定义。
・ 1 个元件可定义的最大球数为 6936 个。
・ 1 个元件可定义的最大角与边均为 4 处，可定义的最大标记数为 3 处。
・ 1 个生产程序能够处理的元件要素组总数为 1024 组。
・ 1 个生产程序能够处理的扩展列组的总数为 256 组。
2. 组合限制
・ 1 个元件不能将引脚与球(或 Land)两者都指定为元件要素。
・ 1 个元件可指定的元件要素的组合仅在同一照明下可看见的元件要素有效。
・ 1 个元件不能同时定义元件要素组与扩展列组。
3. 引脚元件类的限制事项
・ 必须至少要有 1 个引脚组含有 2 根以上的引脚。
・ 引脚尺寸的长/宽之比应为 1 以上，当为鸥翼形引脚时，与脚的长度之比也必须在 1 以上。
鸥翼形引脚
宽
长
度
长
度
宽
通常引脚
引脚的长度应超过宽度
的尺寸。
・ 在引脚的宽度方向上有其他引脚组的情况下，若在与引脚方向的前端位置相同的高度上(前端高
度差处于间距的 0.5 倍以内)有引脚组相邻近时，邻接引脚的中心必须处在离开各引脚间距 2 倍
以上的位置上。在只有 1 个引脚的引脚组的情况下，各中心也必须处在离开引脚宽度 2 倍以上
的位置上。即使不是引脚，但从近处看起来像引脚形状的，也必须同样分开。
P1
P1：元件组 1 间距
P2：元件组 2 间距
L：元件组间距离
H：引脚顶端位置高度差
H≥0.5P1 且 H≥0.5P2 时
应 L≥2P1 且 L≥2P2。
P2
Ｌ
Ｈ
<TOP VIEW>
P1：元件要素组 1 间距
P2：元件要素组 2 间距
L：元件要素组间距离
H：引脚前端位置高度差
H≥0.5P1 且 H≥0.5P2 时
应 L≥2P1 且 L≥2P2。
