第 2 部 功能详解篇 第 9 章 手动控制
9-39
9-6-8 切割控制

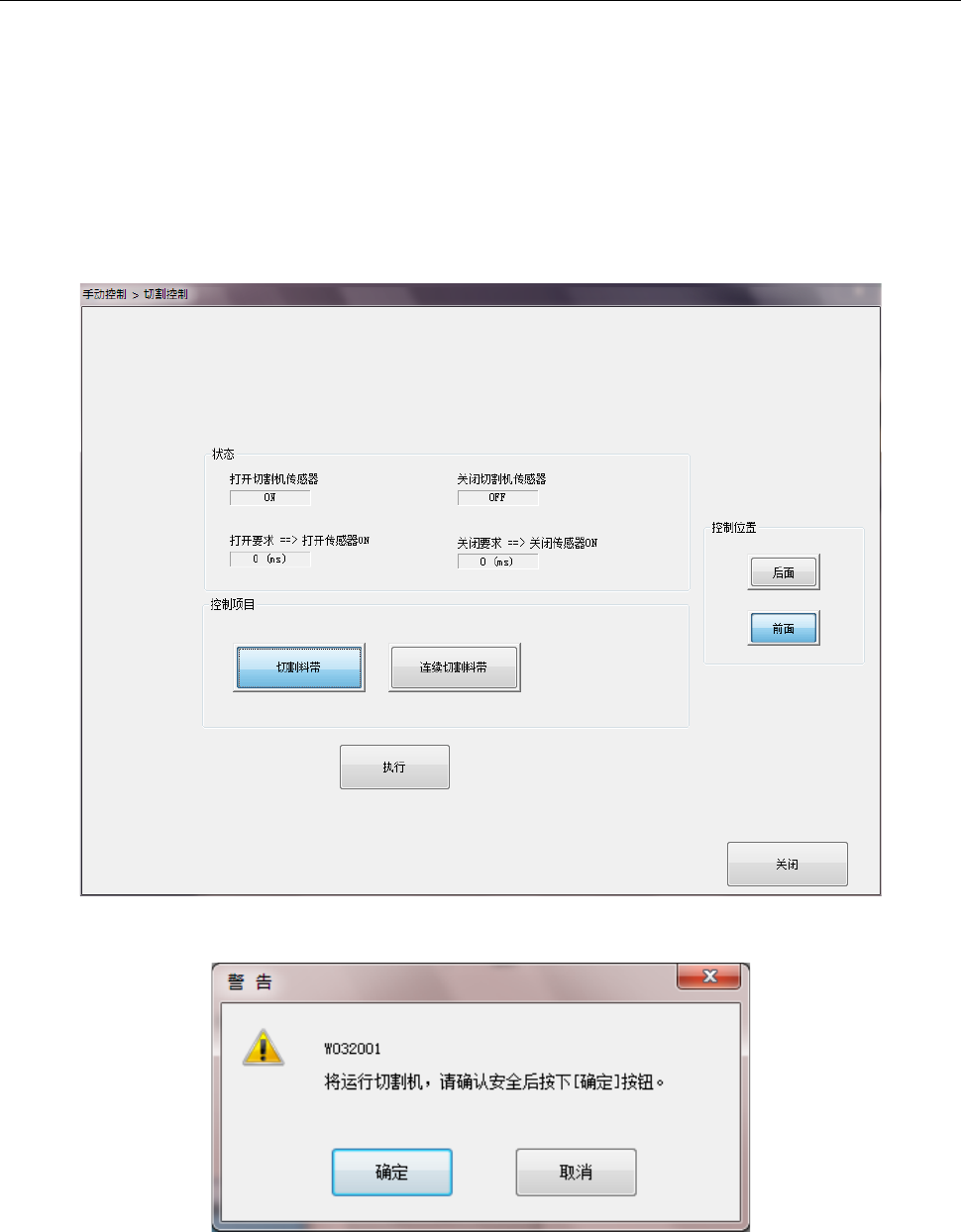

从菜单选择 [其他]→[切割控制]，即可显示切割控制对话框。用控制项目的单选按钮选择（[切割料带]，
或[连续切割料带]）动作，按下[执行]按钮。按下[执行]按钮后，会显示对话框，按下[执行]按钮后，即
开始动作。
在状态显示里，会显示切刀单元的传感器状态，及传感器反应时间。
要停止连续切割料带动作时，请按下[停止]按钮。
并且在以下条件时，切刀不能运行。
・本体盖罩打开时
・本体紧急停止状态
・MTS 紧急停止状态
第 2 部 功能详解篇 第 9 章 手动控制
9-40
9-6-9 VCS 控制

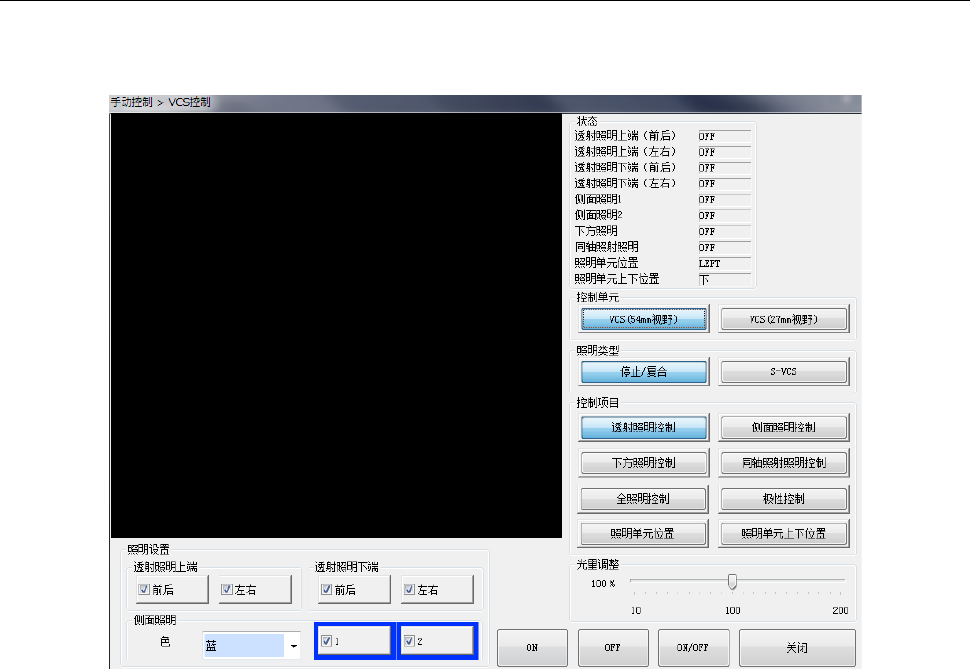

选择菜单的[图像]－[VCS 控制]，即可显示 VCS 控制对话框。
用装置选择按钮，可切换到任意台架的单元控制。
(1) 状态
各单元的状态，在控制完成时显示。
(2) 控制单元
用单选按钮选择控制对象单元。
在 MS 参数中没有设定的单元不能选择。对机器设置[使用单元]里的设定，没有影响。
(3) 照明类型
用单选按钮选择照明类型。照明类型不同，控制的照明种类、光量不同。
第 2 部 功能详解篇 第 9 章 手动控制
9-41
(4) 控制项目
用单选按钮选择控制项目，用控制按钮进行控制。
各项照明控制，按[ON]，[OFF]，[ON/OFF]按钮进行控制。
1) 透射照明控制
控制透射照明的 ON/OFF。
2) 侧面照明控制
控制侧面照明的 ON/OFF。
3) 下方照明控制
控制下方照明的 ON/OFF。
4) 同轴照射照明控制
控制同轴照射照明的 ON/OFF。
5) 全照明控制
控制透射照明、侧面照明、下方照明、及同轴照射照明的 ON/OFF。
各项照明控制必须设定的项目
a) 光量调整
移动滑动条，设定光量。
b) 透射照明
用复选框设定对象。
c) 侧面照明
用复选框设定对象。
用单选按钮，选择照明颜色。
d) 下方照明控制
用复选框设定对象。
6) 极性控制
控制极性的正／反。
按[正]、[反]、[正/反]按钮进行控制。
7) 照明装置位置
使照明装置向左侧或右侧移动。按下[Right]、[LEFT]、[Right/LEFT]按钮进行控制。
如在 MS 参数中未设置
2 个 VCS，则不能选择照明装置位置。
8) 照明上下位置
使照明装置向上下位置移动。按下[上]、[下]、[上/下]按钮进行控制。
9-6-10 简易控制
按[简易控制]按钮，即可从操作区域移动各轴。
请参见「第 8 章 机器设置」的「8-4 简易控制」项。
