第 2 部功能详解篇第 10 章设备运行信息 10 - 14 (4) 重新设置按下 [ 重新设置 ] 按钮或主菜单的 [ 初始化 ] － [ 重新设置 ] 后，显示以下画面。可清除一览中的特定内容或所有内容。・点击 [ 全部选择 ] 按钮，可选择所有的复选框。・点击需要重新设置的项目复选框，按 [ 确定 ] 后，显示重新设置询问信息画面。・在重新设置询问信息上按 [ 确定 ] 时，组（…

第 2 部功能详解篇第 10 章设备运行信息

10-13

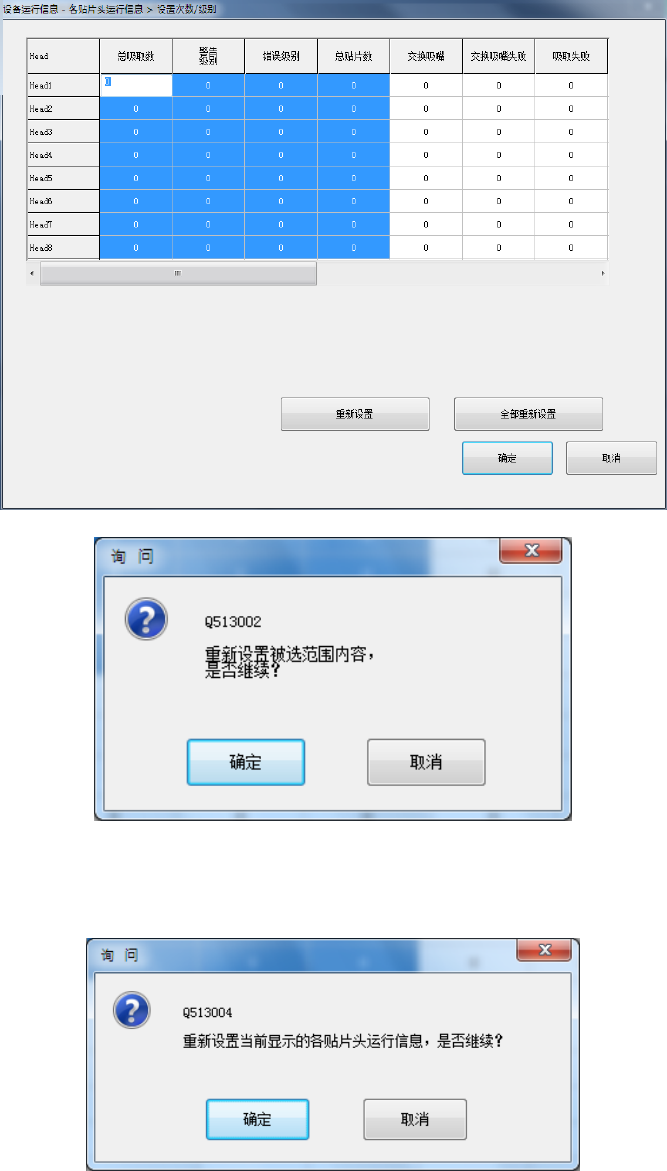

3) 在对象单元格被激活时按[ENTER]键或[TAB]键，则输入的值被确定。

4) 按下[确定]，为确定数据，退出设置次数/级别画面。

5) 按下[取消]，为恢复每个 Head 的运行信息数据，退出设置次数/级别画面。

6) 用键盘或触摸屏选择需要重新设置的数据，按下[重新设置]按钮后，即可处理该数据的重新

设置。按下询问提示信息的[确定]后，即可对选择区域进行重新设置。

7) 按下[全部重新设置]按钮，即可进行全部数据的重新设置处理。

按下询问提示信息[确定]后，选择区域完成重新设置。

第 2 部功能详解篇第 10 章设备运行信息

10-14

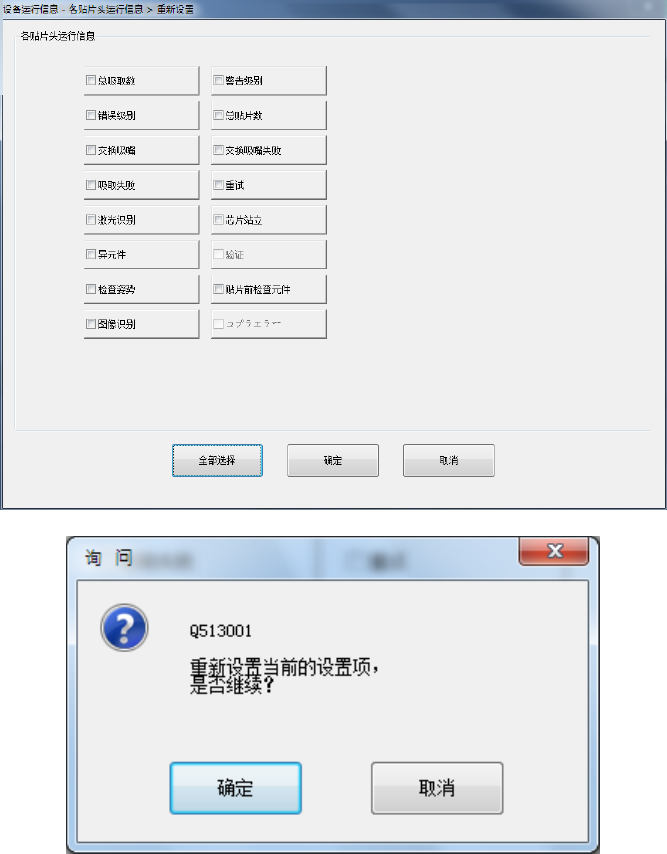

(4) 重新设置

按下[重新设置]按钮或主菜单的[初始化]－[重新设置]后，显示以下画面。

可清除一览中的特定内容或所有内容。

・点击[全部选择]按钮，可选择所有的复选框。

・点击需要重新设置的项目复选框，按[确定]后，显示重新设置询问信息画面。

・在重新设置询问信息上按[确定]时，组（LF、LR 或 RF、RR）内所有贴片头对象项目即被重新

设置，关闭画面。

・点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。

第 2 部功能详解篇第 10 章设备运行信息

10-15

10-3-6 轴运行信息

选择主菜单的[机器]－[轴运行信息]后，显示轴运行信息画面。

(1) 轴运行信息

No.

项目

内容

1 X 轴总移动距离 X 轴的移动距离累计。

2 Y 轴总移动距离 Y 轴的移动距离累计。

3 ZA 轴总移动距离 ZA 轴的移动距离累计。

4 Z 轴总移动距离各 Head 的 Z 轴移动距离累计。

轴总移动距离（旋转）

各 Head 的

轴移动距离累计。

6 支撑台轴总移动距离支撑台轴移动距离累计。

7 AWC 轴总移动距离基板宽度自动调整轴（IN／OUT）移动距离累计。
