第 2 部 功能详解篇 第 6 章 通用图像元件
6-5
6-2-1 制作元件要素组/元件要素格式
在元件要素数据设定画面中点击“增加”按钮，即会显示元件要素组制作画面。
(1)
名称
：请输入元件要素组名，英文、数字字符最多 32 个。
(2)
首元件位置
：输入由元件识别中心位置到首元件要素的距离。
※首元件要素
·多引脚元件 ： 和QFP等的考虑方法一样，当元件要素组在下边时为最左、右边时为最
下，上边时为最右，左边时为最上的元件要素。
·复合阵列元件： 为元件要素组左下的元件要素。
●
偏移量
◇X,Y：当为多引脚元件时，输入到首元件要素的顶端中心的距离；当为复合阵列元件时，
输入到首元件要素中心的距离。
※ 请正确输入尺寸。如果元件要素组之间的尺寸误差超过±0.05mm，则有可能无法识
别。
◇θ： 仅当多引脚元件时需要输入此项。
引脚在下边时输入“0°”；在右边时输入“90°”；在上边时输入“180°”；在左边时输入
“270°”。
●
公差
可设定相对于设定值的容许范围，目前请在初始值为“0”的状态下使用。
有关“元件要素”内的所有的“公差”，请使用“0”。
显示上一个、下一元件要素组数据。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-6
例1)
多引脚元件
例2)
复合阵列元件
(3)
版面检查（配置检查）
设定相对于引脚间距或球间距的中心偏差的容许范围。
(4)
元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见 6-3 章)。
●元件外形： 显示「元件数据」中输入的值。
●模板尺寸： 输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量，可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目，若用户不输入，则显示元件外形尺寸。
(5)
点、1D、2D
●点 ：在元件要素组仅存在一个元件要素时选择。
●1D ：象引脚元件一样，当元件要素呈 1 列排列时选择此项。
●2D ：BGA 元件等，当元件要素呈纵横方向排列时选择此项。
(6)
列、行
选择了 1D 或 2D 时，输入引脚或球的个数和间距。
Bottom View
元件要素组
+
首元件要素的配置位置(θ=0°)
首元件要素的配置位置
元件识别中心位置
元件要素组
元件识别中心位置
第 2 部 功能详解篇 第 6 章 通用图像元件
6-7

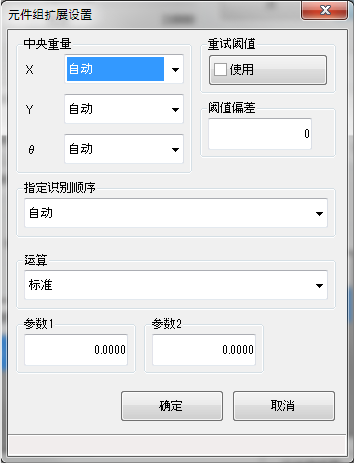

(7)
扩展设置
输入各元件要素扩展设置。
●
中央重量（定中心权重）
设置X、Y、θ的重量（权重）。
此处重量（权重），是指为元件定位设置该元件要素组的权重参数。减少元件精度低的部
分的元件要素组的权重参数，可使元件定位结果稳定。
可设置1～100的数值。
●
重试阈值
设置重试阈值的ON/OFF。对比度不好时，有时可改善识别错误。
●
阈值偏差
与外形识别的明暗校正相同，可设置阈值偏差。使用自动计算出的阈值识别不稳定时，可
使用此项。
●
指定识别顺序
指定识别顺序能稳定识别时，可设置定义顺序。在通常情况下请维持自动。
◇自动：不指定识别顺序。
◇定义顺序：按定义顺序识别。
●
运算
设置边、角、引脚等的运算（算法）。对于边和角等外形元件，使用标准运算追加了粗定
位处理，比以往提高了对位置偏移及异形元件的对应力。设置，也可选择以往的算法。
其他的元件要素是将来的扩展用参数。
◇标准：使用标准算法。
◇过去算法：使用与以往相同的算法。
在其他元件要素中，除了标准的运算法外，在引脚元件因板金等原因部分被遮的情况下，
或者应用形状数据匹配(3rd)进行识别时，可以选择针对性的算法。
◇标准：使用标准算法。
◇运算法1：用其他元件要素进行粗定位，再加上以DOG过滤器进行识别。
◇运算法2：用形状数据匹配(3rd)进行粗定位，再加上以DOG过滤器进行定位识别。
