第 2 部 功能详解篇 第 8 章 机器设置
8-18
6) 自动分配

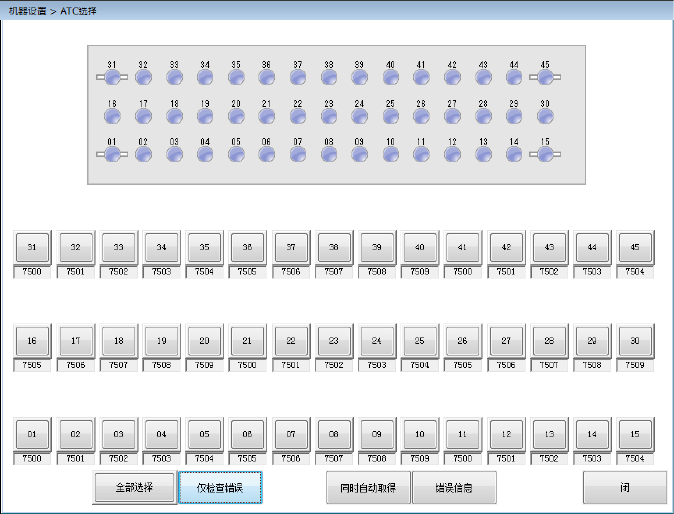

按下画面右侧的 [自动分配] 按钮后，可显示如下画面。
勾选需要分配的 ATC 号，按下 [自动取得] 按钮，则自动依次设置勾选 ATC 号的吸嘴。
・ 利用 [全部选择] 按钮可以进行全部 ATC、全部吸嘴的选择／解除。
・ 测量安装的吸嘴前端的高度，取得吸嘴高度。
・ 根据安装的吸嘴的外形宽度设置吸嘴号。
・ 根据吸嘴安装的状态取得并设置真空值。
注)
・ 按<STOP>开关可中断自动分配。在自动设置中按<STOP>开关后，会显示询问是否
中断，选择 [是] 则会立刻结束。
选择 [否] 则继续。按[取消]按钮不能中断自动设置。
・ 进行自动分配时，吸嘴号的设置也会被自动设置，不需要输入。而且，在自动设置
前输入的吸嘴号与通过自动设置所取得的吸嘴号不同时，通过自动分配所取得的吸
嘴号优先。
・ 进行自动分配时，吸嘴种类的设置也会被自动设置，不需要输入。而且，在自动分
配前确定的吸嘴种类优先。
・ 通过自动分配取得的吸嘴的外形宽度与标准吸嘴不一致时，如果与注册的特殊订货
吸嘴信息一致，吸嘴号会被自动设置。
如果有多个一致的吸嘴信息，请从吸嘴一览中选择。
选择的吸嘴号会被设置到相应的 ATC。
此时按取消按钮时，如果已设置完毕，则吸嘴号不变。
如果尚未设置，吸嘴号不会被设置，请进行手动输入。
・ 如果与注册的吸嘴信息不一致，或者吸嘴信息未注册时，会显示吸嘴信息未注册画
面。此时请从 USB 闪存注册相应的吸嘴信息。
7) 其他
按下＜选择 ATC＞的＜打开＞按钮，在设备选择中选择的 ATC 即会打开。
按下＜关闭＞按钮，在设备选择中选择的 ATC 则会关闭。
按下＜轴退避＞的＜到 ATC 操作位置＞按钮，将 Head 移动到 ATC 操作位置。
第 2 部 功能详解篇 第 8 章 机器设置
8-19
8-3-2-4 无吸嘴时真空值
设置未安装吸嘴状态下的各Head的真空值，以便检查各Head的真空值不均状况。
与过滤更换时的值相比，数值有较大变化时(大致标准为10%左右)，请进行Head的检查和清扫。

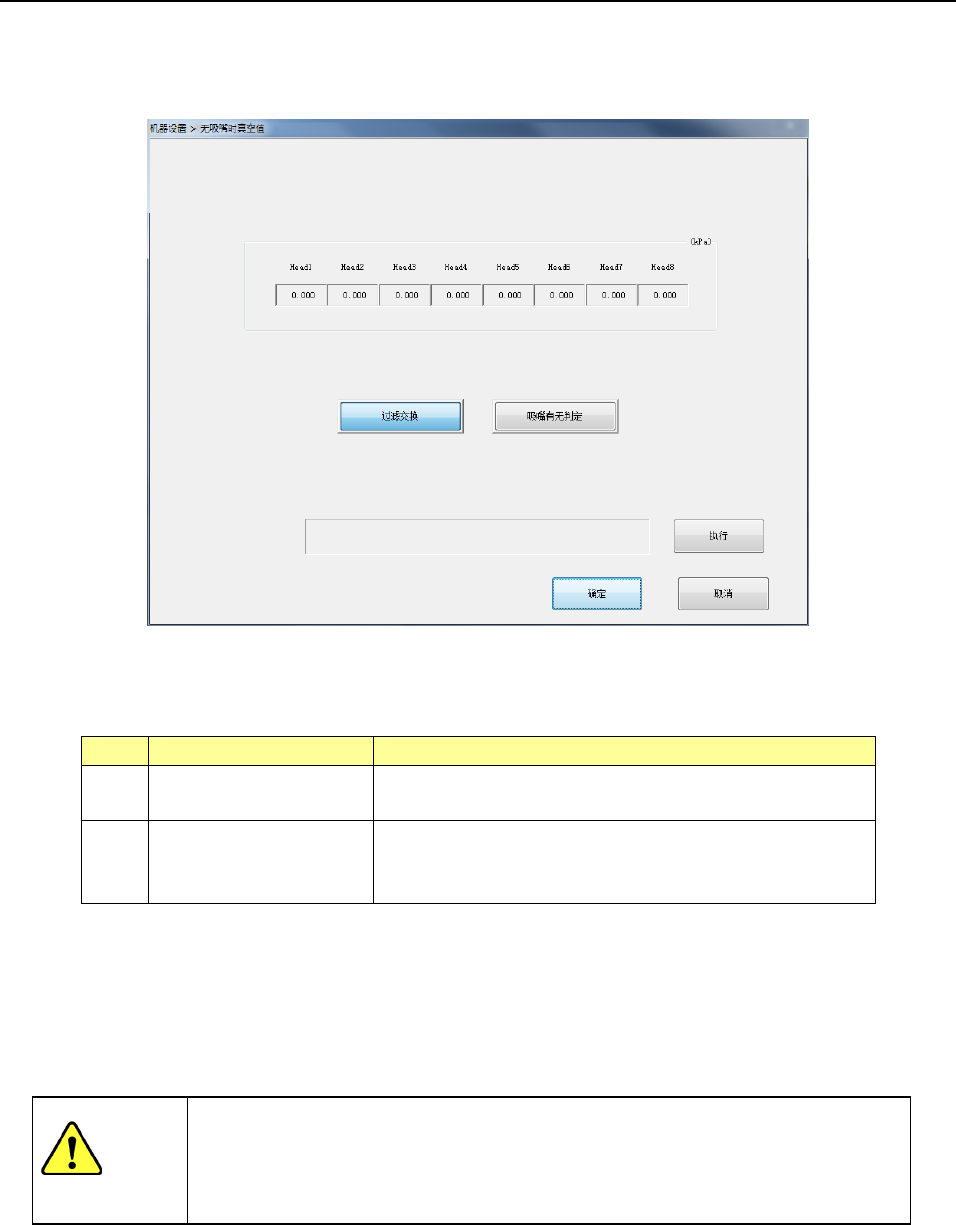

选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。
(1) 设置项目
No.
项目
设置内容
1 过滤交换
取得不安装吸嘴时的真空值。
(
仅限自动取得
)
用于检查贴装头、判断是否要清洗。
2
吸嘴有无判定
为了判断有没有安装吸嘴而取得真空值。
为了在返回原点时以真空值判断有无吸嘴，以此作为
阈值。
(
返回原点时也更新
)
(2) 设置方法
a) 按执行按钮取得
按下 [执行] 按钮，取得真空值。
当 Head 上装有吸嘴时，会退回吸嘴后取得真空值。
点击「执行」后轴会开始移动，进行吸嘴装卸。
在单击「执行」前，请务必确认无人在进行设备内部的作业。另外，为了避
免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近
装置。
警告
第 2 部 功能详解篇 第 8 章 机器设置
8-20
8-3-2-5 读 ATC 数据
使用ATC时，将ATC信息追加设置在系统当中。
ATC信息的文件形式，为“ATC***_RS1.ini”的ini文件（“***”为ATC编号）。
请按照以下步骤登录在设备中。

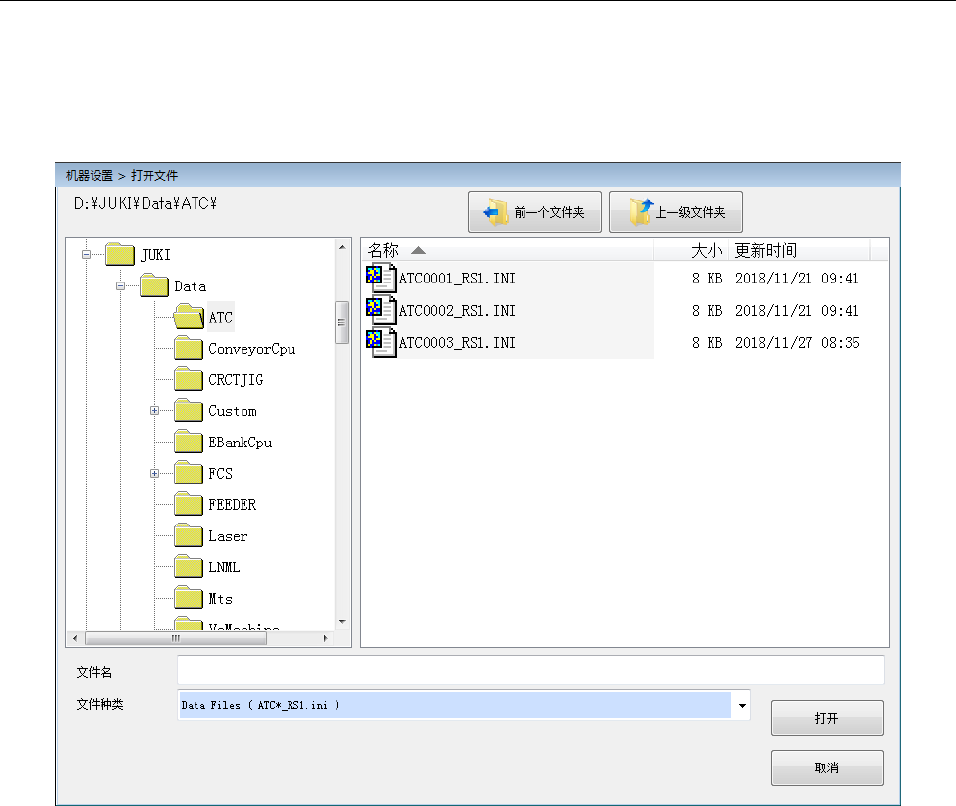

在菜单条选择「文件」/「读ATC数据」，则显示「打开ATC数据文件」画面。
请选择指定的文件，按下[打开]按钮。这样就完成了ATC信息的登录。
按下[取消]时不予登录。
请确认「ATC设置」中追加的ATC确实被登录。
