第 2 部 功能详解篇 第 8 章 机器设置
8-50

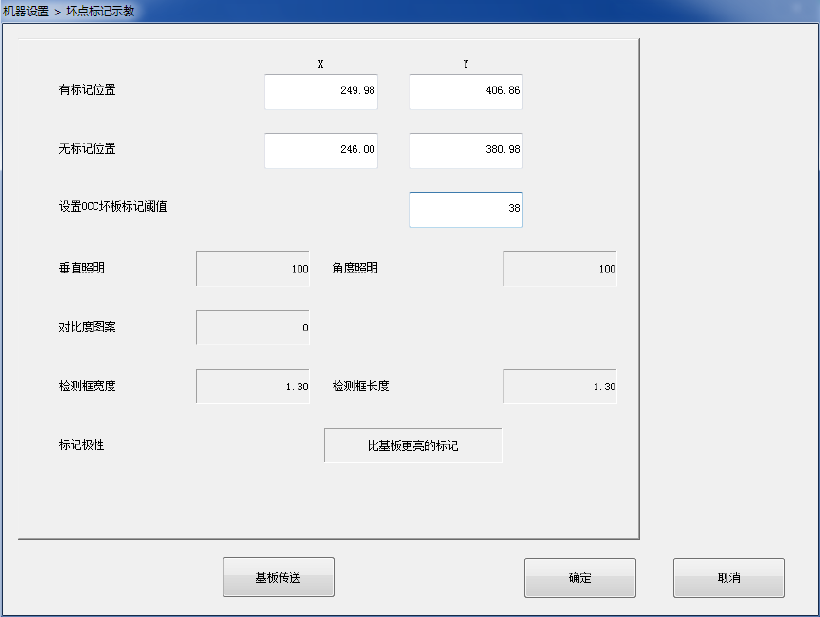

4) 测量后取得阈值后，按下[OCC 坏板标记信息]按钮即显示结果。
第 2 部 功能详解篇 第 8 章 机器设置
8-51
8-3-6-3 设置叠加系统
选择设置叠加系统后，会显示如下画面。
执行叠加画面的各种设置。
变更后的设置数据在退出应用软件时将被保存，重启系统时会显示在画面上。
(1) 设置项目
No.
项目
设置内容
1
设置叠加画面
亮度
按下“+”后亮度变强，按下“-”后亮度变弱。
对比度
按下“+”后对比度变强，按下“-”后对比度变弱。
VRAM 偏移量
对摄像机的图像领域内在 VRAM 的 Y 方向偏离
线数进行设置。
自动删除时间
设置到自动删除为止的时间。
(2) 设置方法
1) 从软键盘输入。
第 2 部 功能详解篇 第 8 章 机器设置
8-52
8-3-6-4 在线连接
选择在线连接，则显示在线连接画面。
在IFS-NX(Intelligent Feeder System)进行外部输出功能的设定。
※ 有关 IFS-NX 及外部输出功能的设定，请参照『IFS-NX 操作说明书』、『外部输出功能 操作
说明书』。
(1) 设置项目
No.
项目
设定内容
1
主机在线连接
在线连接本装置时，设定为
“
连接
”
。
设定为
“
不连接
”
时，全部项目的设定为无效状态。
2 主机名
设定在连接中使用的主机电脑（电脑名或者
IP
地址）。
※请按照网络管理员的指示设定
IP
地址编号。
3 连接服务器
本装置连接服务器时，设置为
“
连接
”
。
设置为
“
不连接
”
时，全部项目的设置均为无效状态。
4
服务器
设置连接使用的服务器（计算机名或者
IP
地址）。
※
IP
地址的编号请按照网络管理员的指示设置。
5
端口号
服务器选项的端口号在
0
～
65535
范围内输入。
6
连接测试
以指定服务器选项的服务器对元件数据库执行连接测试。
7
功能设定
设定使用或不使用印刷偏移前馈功能。
设定使用或不使用上游系统开始执行可否的要求功能
设定坏板标记传播功能。
设定使用
/
不使用
TraceMonitor
功能。
(2) 设置方法
1) 通过单选按钮进行个别选择。
2) 通过软键盘进行个别输入。
