第 2 部 功能详解篇 第 12 章 选项组件
12-38

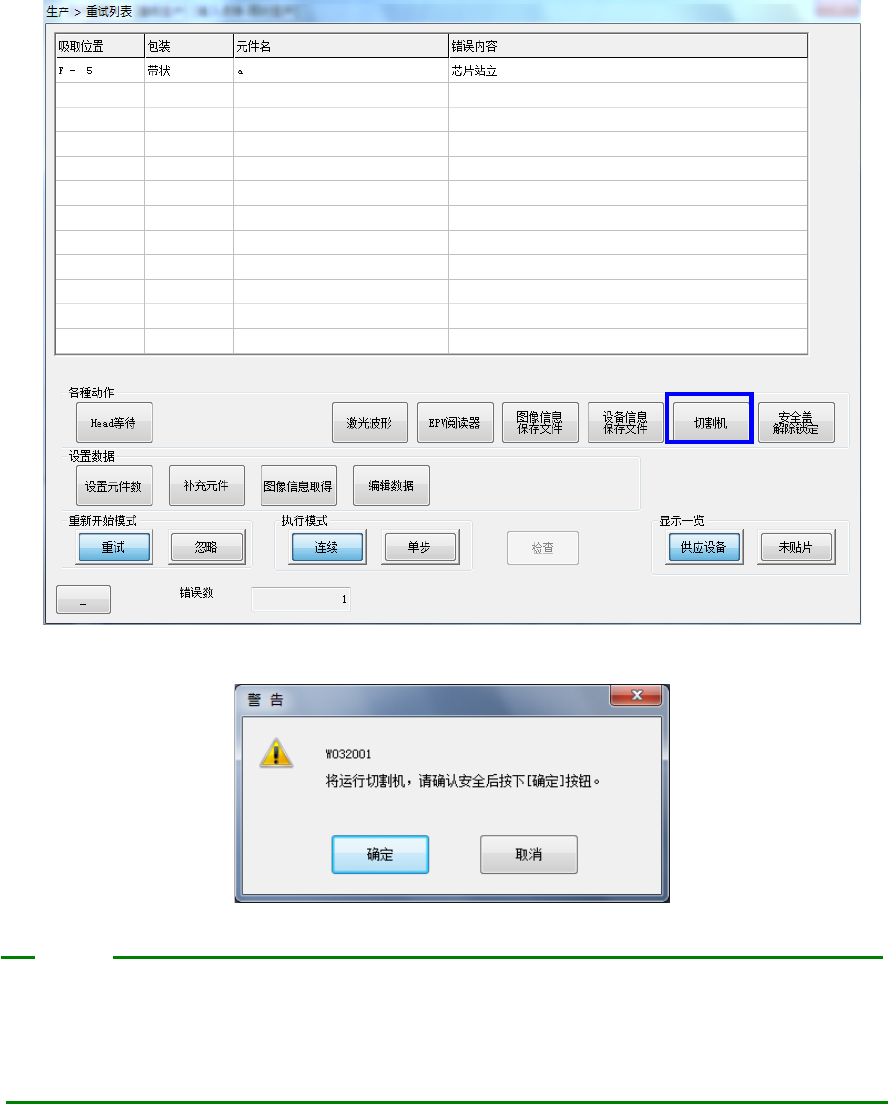

·重试列表停止对话框
①请勿用手打开切割机单元的导轨部位，也不要把手伸入内部。
切割机刀刃的可动部位可能会切到手指等，造成伤害。
②请勿在切割机单元上放置物品，或施加压力。
可能导致切割机单元的导轨及盖子变形，碰撞或运行不良，发出异响。
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-39
12-7 传送选项、功能
作为标准功能，RS-1/1R 对应了「长尺寸基板」、「变更短尺寸基板待机位置」功能、「对应 3 缓冲的
基板尺寸下的 ZA 轴动作」，并且还可以通过安装传送延长选项，扩展这些功能对应的基板尺寸。
在本章对关于传送延长选项以及传送功能进行说明。
传送延长选项
在 RS-1/1R，可以通过安装传送延长选项，扩展对应的基板尺寸。
可以选择的传送延长选项如下表所示。
此外，仅延长下游侧时，可传送的基板尺寸不变，但「对应 3 缓冲的基板尺寸下的 ZA 轴动作」功能
的动作有所变化(请参照「12-7-4 对应 3 缓冲的基板尺寸下的 ZA 轴动作」)。
对应传送延长选项：X 方向最大基板尺寸 (单位:mm)
传送延长选项 3 缓冲区 1 缓冲区
(1 次传送)
1 缓冲区
(2 次传送)
对应 3 缓冲的基板尺寸下的
ZA 轴动作：
『OUT ON 时 ZA 下降』
无传送延长 (标准)
360
650
950
150
下游侧延长 150mm 300
下游侧延长 250mm 400
两侧延长 150mm 500 1100 300
两侧延长
250mm
600
1200
400
※ Y 方向的基板尺寸与有无传送延长选项无关，固定为 50～370mm
※ XL 基板尺寸规格不对应传送延长选项
对应长尺寸基板
对应基板尺寸
实施基板 2 次传送，X 方向的基板尺寸可以扩展至 MAX.950mm。
这样使 LED 照明等处使用的长尺寸基板生产成为可能。
并且，与传送延长选项组合可对应 MAX.1200mm 的基板。
以下用「规定尺寸」表示各规格 1 次传送的最大尺寸。
长尺寸基板对应尺寸： (单位：mm)
基板规格 方向 最小尺寸
最大尺寸
1 次传送 2 次传送
标准规格
X 50 650 950
Y 50 370
两侧延长 150mm
规格(OP)
X 50 650 1100
Y
50
370
两侧延长 250mm
规格
(OP)
X
50
650
1200
Y
50
370
※ XL 基板尺寸规格不对应长尺寸基板
第 2 部 功能详解篇 第 12 章 选项组件
12-40
基板停止位置和贴片范围
对基板外形尺寸 X 方向超过规定尺寸的基板，通常夹紧时不能贴片。
在站点内执行 2 次基板夹紧。第１次在挡块位置使基板停止，第 2 次不使用挡块而是由 HMS 检测出
基板终端后停止，由此对应基板外形尺寸 X 方向的尺寸为“950mm(超过规定尺寸)”的基板。(通过延
长传送，基板外形尺寸的 X 方向最大可达 1200mm)
[左→右传送时]
[左←右传送时]
第 1 次基板夹紧的
贴片范围
① ②
第 2 次基板夹紧的
贴片范围
①
②
第 2 次基板夹紧的
贴片范围
第 1 次基板夹紧的
贴片范围
① ：长尺寸基板分割位置(生产程序)
② ：基板尺寸-长尺寸基板分割位置
