第 2 部 功能详解篇 第 12 章 选项组件
12-6

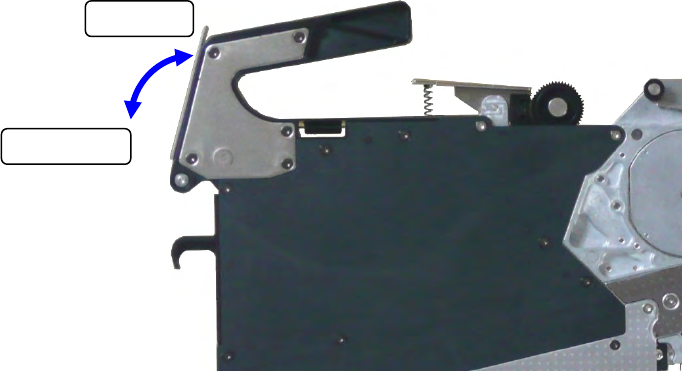

(8) 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装台上。
紧固
解除紧固
第 2 部 功能详解篇 第 12 章 选项组件
12-7
EF 系列电动式供料器
使用 EF 系列电动式供料器时，需将此附件安装到后侧台架上。

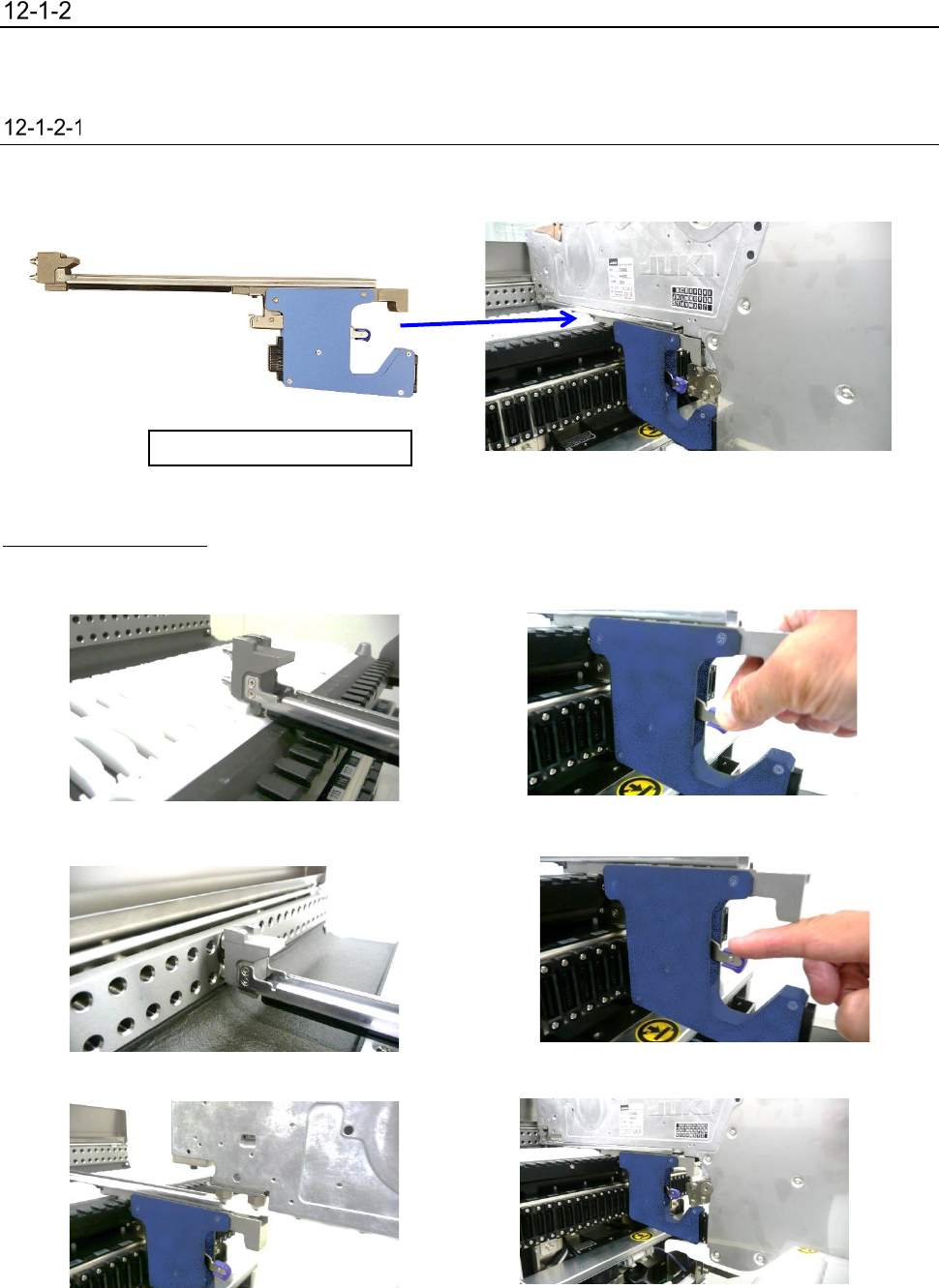

RF_ETF 附件(40169273)
在 RF/EF 台架上安装附件，可以使用 EF 系列电动式供料器。
RF_ETF 附件使用方法
(1) 将附件的滑动轨道插入统一更换台车(RF)的通道里，将锁紧释放杆向上提，扳开夹紧。
(2) 将导向销插入固定板中，顶住后，将锁紧释放杆扳下来，夹紧。（附件的安装即告完成）
(3) 将 EF 系列电动式供料器的滑动轨道，插入附件的通道里。
RF_ETF 附件
第 2 部 功能详解篇 第 12 章 选项组件
12-8
(4) 插入连接器后，将锁紧释放杆向上扳，进行夹紧。
(5) EF 系列电动式供料器的安装即告完成。
※ 由于可能造成附件的变形、损伤，在将附件安装在
电动式供料器上的状态下，请勿在统一更换台车上
进行插拔。
