第 2 部 功能详解篇 第 12 章 选项组件 12 - 103 错误处理 执行 共面性 检查时 ，显示发生 错误 及错误日志。 ・ 选择 [ 废弃元件 ] 时（ 参见 7-4-4 章） ・ 选择 [ 暂停 ] （ 参见 7-4-4 章） ② ①
第 2 部 功能详解篇 第 12 章 选项组件
12-102
共面性单元的检查流程
注 1) BGA、FBGA 的共面性检查仅为最小自乘平面法。
注 2) 单向引脚连接器不执行平行（共线性）检查。
注 3) 单向引脚连接器的共面性检查与当前状态的平行（共线性）检查同样。
START
是BGA？
共线性检查
（注2）
共面性检查
（注1）
是
是单方向引脚
连接器？
共线性检查
（注3）
不是
不是
是
END
END
第 2 部 功能详解篇 第 12 章 选项组件
12-103

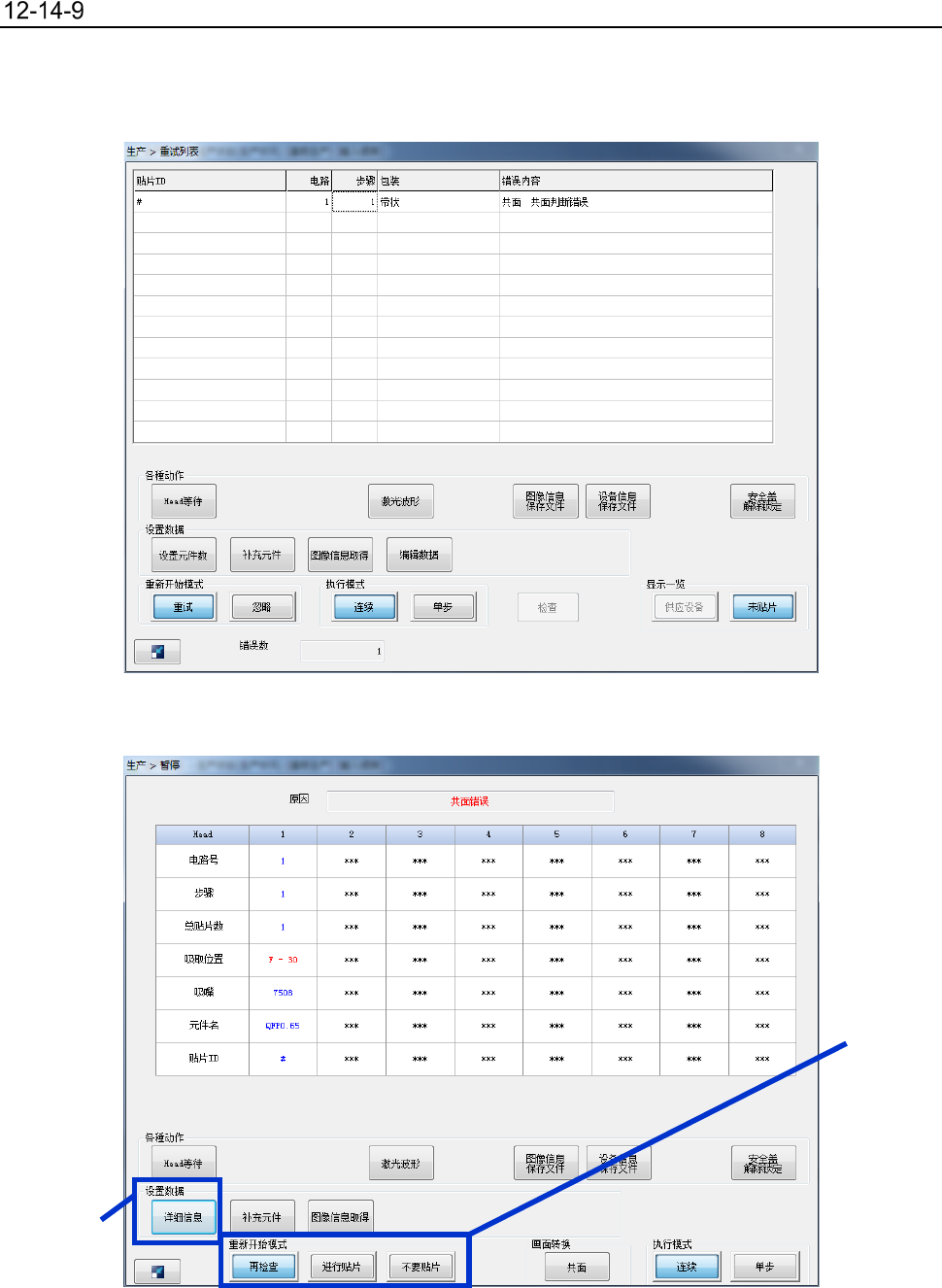

错误处理
执行共面性检查时，显示发生错误及错误日志。
・选择 [废弃元件] 时（参见 7-4-4 章）
・选择 [暂停]（参见 7-4-4 章）
②
①
第 2 部 功能详解篇 第 12 章 选项组件
12-104
(1) 重新开始模式
从共面性错误、平行（共线性）错误的暂停重新开始方法有“再检查”及“进行贴片”、“不要贴片”。
重新开始模式
生产动作重新开始时的动作
再检查 对检查中错误的元件的进行重新检查。
进行贴片
忽略错误，对检查中错误的元件进行贴片。
不要贴片
废弃检查中错误的元件，不贴片。
(2) 详细信息
在共面性错误、平行（共线性）错误的暂停对话框中，按下[详细信息]按钮，即显示详细信息对
话框。
选择发生了共面性错误、平行（共线性）错误的 Head，按下[共面性信息取得]按钮，将操作选项
的[检查]-[输出共面性详细信息]中设定的电极信息显示在 NotePad（记事本）里。
