第 1 部 基本篇 第 2 章 生产
2-140
2-14-3-6 重夹的执行信息

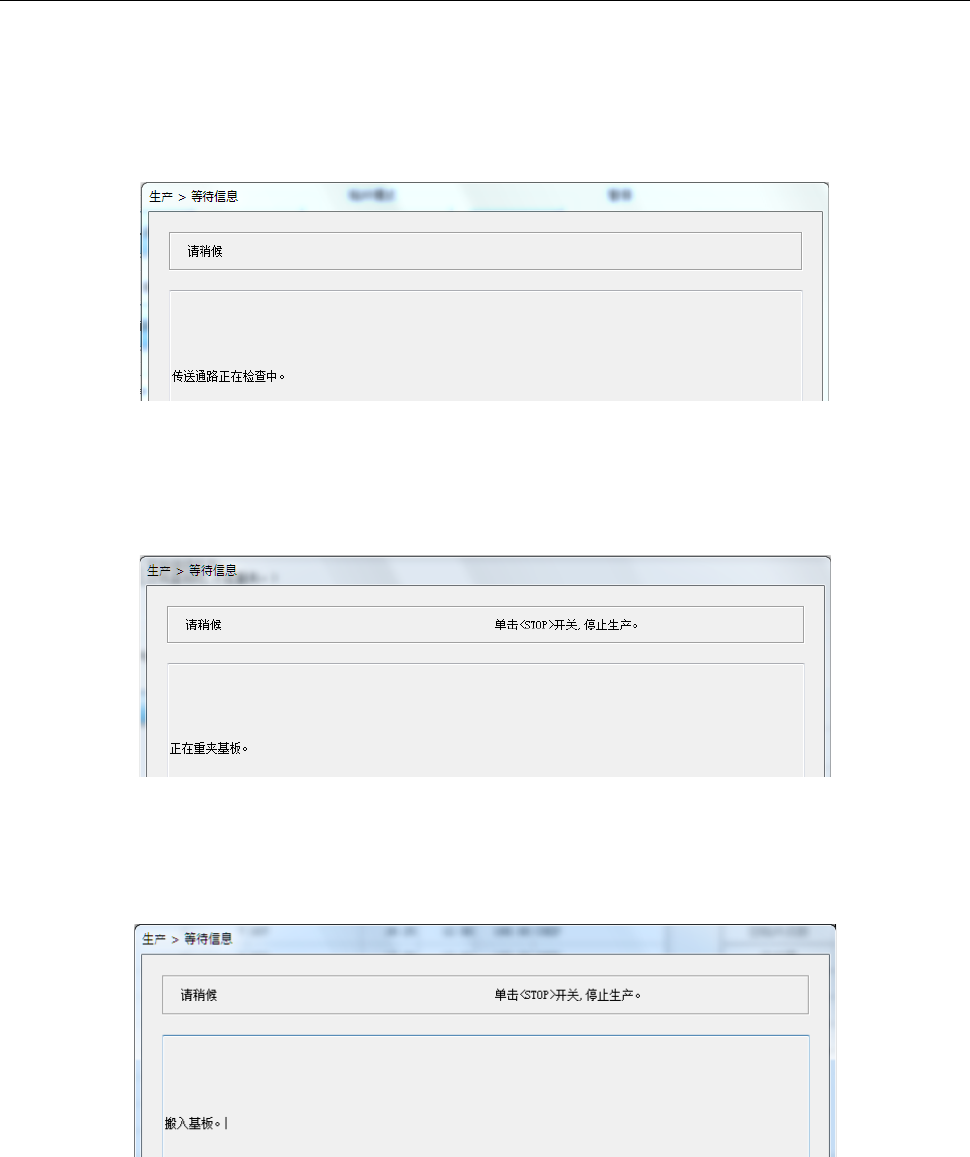

在重夹画面中按下<START>开关开始生产后，会开始进行各项检查。
(1) 在重夹动作或基板搬出动作前，或新建生产前，要检查各传送通道（IN, WAIT, WAIT2, C-OU T,
OUT）上有无基板。此时，会显示传送通道「检查中」、要求等待的提示信息。
(2) 在重夹画面的生产开始前处理项目中选择［重夹］后，重夹基板时，会显示「重夹中等待」的
提示信息。
(3) 在重夹画面的传送通道状态项目中，按［基板传送］按钮后，会将夹紧位置上游的基板安装在
可重夹的位置上。此时，会显示「基板安装等待」的提示信息。
第 1 部 基本篇 第 2 章 生产
2-141
2-14-3-7 重新生产时的贴片跟踪

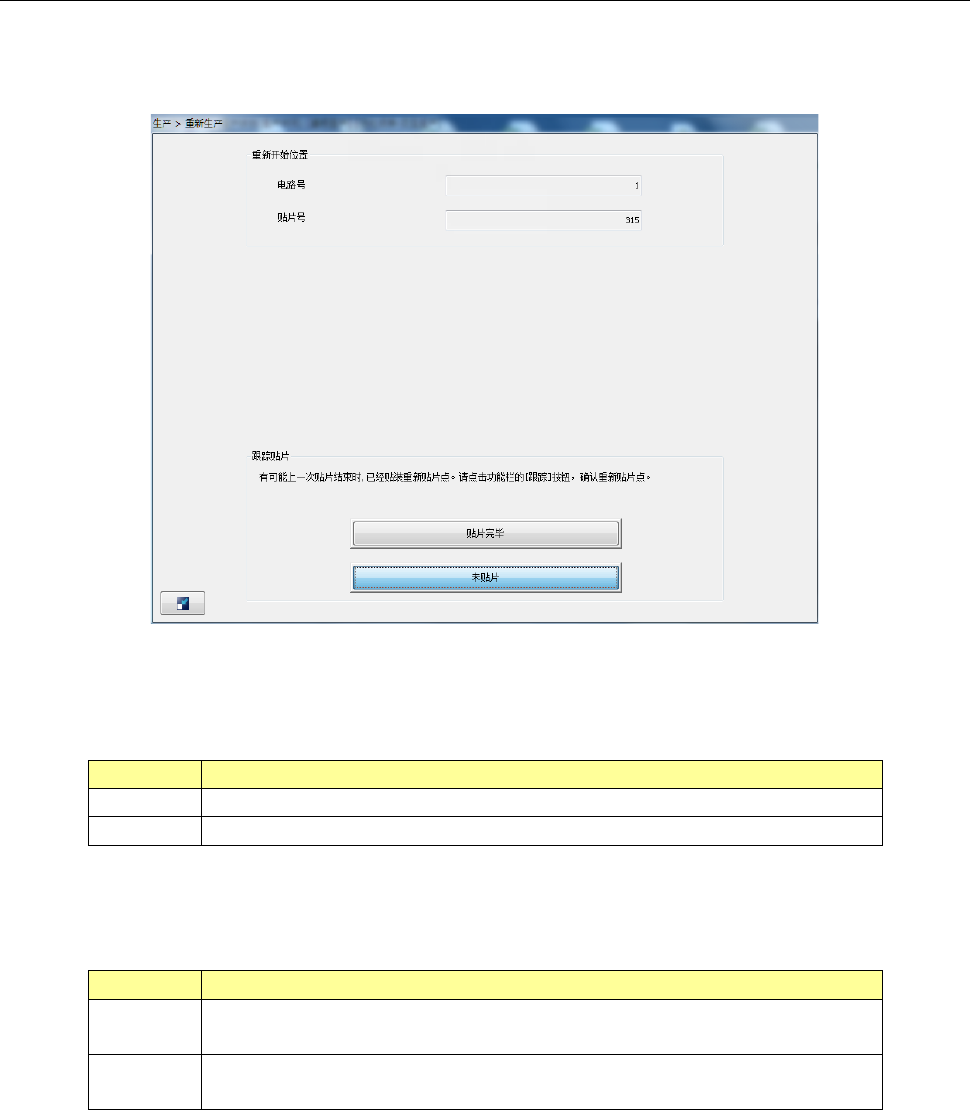

开始生产后重夹基板完成后，会出现以下画面。
按下操作区域的[跟踪]按钮，则会进行重新开始位置的贴片跟踪，可确认是否已经完成贴片。
(1) 重新开始位置
显示开始生产的贴片位置。
项目
内容
电路号
显示开始生产的电路号。
贴片号
显示开始生产的贴片号。
(2) 贴片跟踪
确认生产重新开始点是否已经贴片。
项目
内容
贴片完毕
按生产重新开始的贴片点已贴片完毕处理。
从重新开始贴片点的下一个贴片点开始贴片。
未贴片
按生产的重新开始贴片点未贴片处理。
从重新开始贴片点开始贴片。
按<START>开关，开始贴片。
按<STOP>开关， 则返回生产通过状态。
第 1 部 基本篇 第 2 章 生产
2-142
2-14-4 归还吸嘴

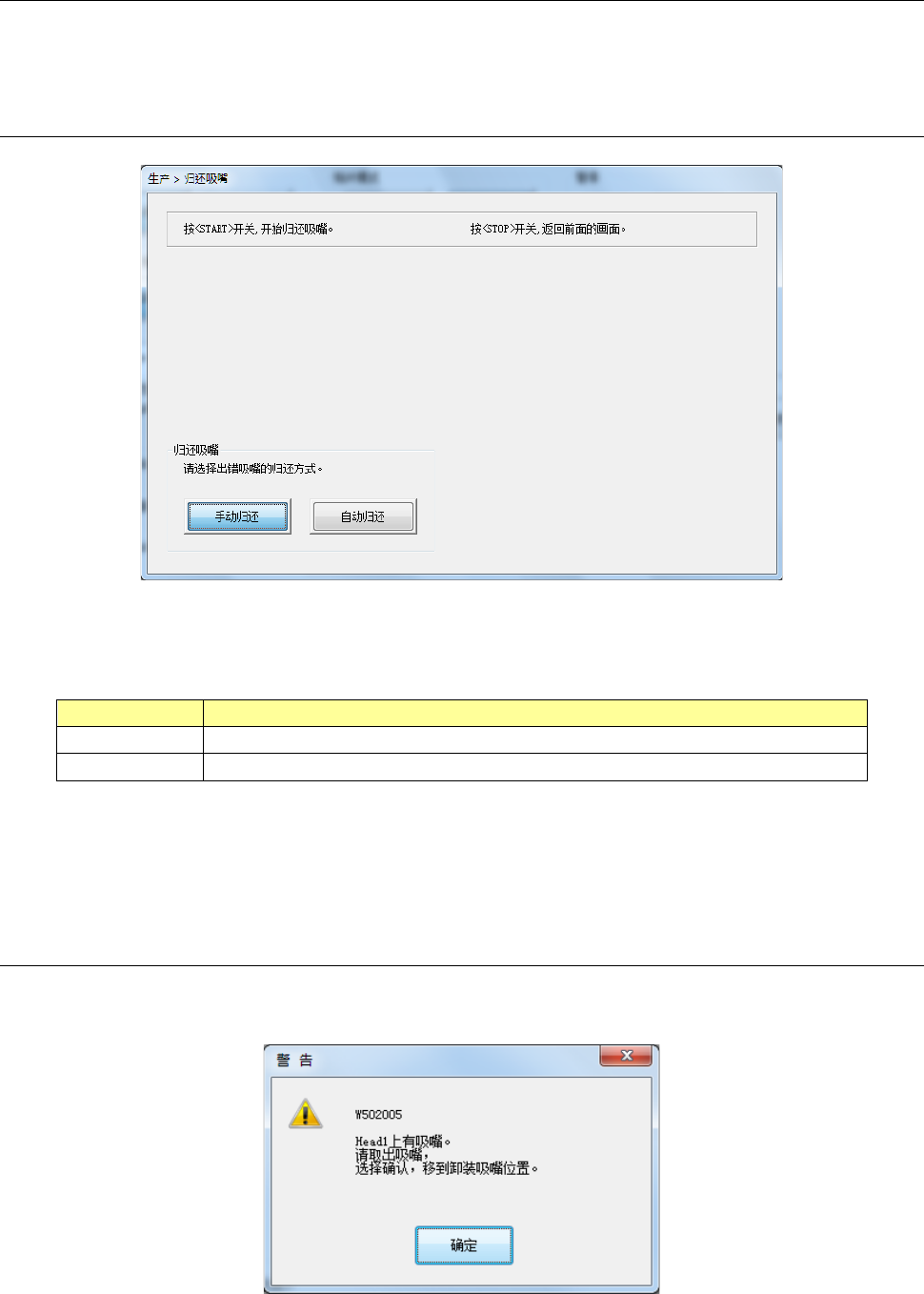

生产动作中更换吸嘴时，如果贴片头（Head）上吸嘴安装错误，则生产会异常终止。
此时会显示归还吸嘴的画面，询问是把吸在 Head 上的吸嘴手动归还、或是自动归还。
2-14-4-1 归还吸嘴的画面显示
(1) 归还吸嘴模式
选择安装失败的吸嘴的归还方式。
项目
内容
手动归还
将
Head
吸嘴移动到拆卸位置，用手将吸嘴取下。
自动归还
自动归还安装错误的吸嘴。
(2) <START>开关、<STOP>开关
按<START>开关：开始按照选择的吸嘴归还方式归还吸嘴。
按<STOP>开关 ：不进行吸嘴归还，返回原来的画面。
2-14-4-2 手动归还吸嘴
归还吸嘴方式选择「手动归还」，按<START>开关后，会显示信息，要求确认将 Head 吸嘴移动到吸
嘴拆卸位置。
