RS-1R使用说明书.pdf - 第993页

第 2 部功能详解篇第 12 章选项组件 12 - 122 手动控制 ATC 控制从手动控制的 [ 其他 ]- [ AT C 控制 ] 打开显示 AT C 控制对话框。在 [ 使用单元 ]-[ He ad ] 页面上将「手动吸嘴」功能设定为使用，则 AT C 控制的画面如下所示。仅 [ 滑板控制 ] 可以控制。

第 2 部功能详解篇第 12 章选项组件

12-121

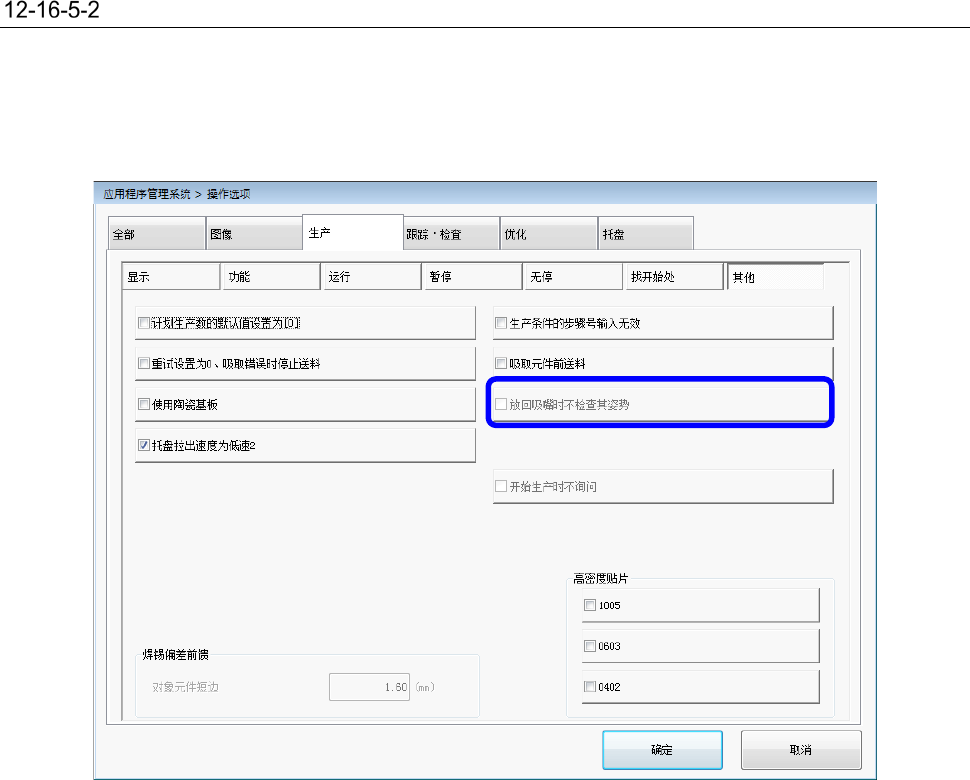

生产的其他内容

按下［其他］按钮，显示出“生产的其他选项设定画面”。在[使用单元]-[Head] 页面上将「手动吸嘴」

功能设定为使用，则“生产的其他选项设定画面” 如下图所示。不能设定［放回吸嘴时不检查其姿

势］。

第 2 部功能详解篇第 12 章选项组件

12-122

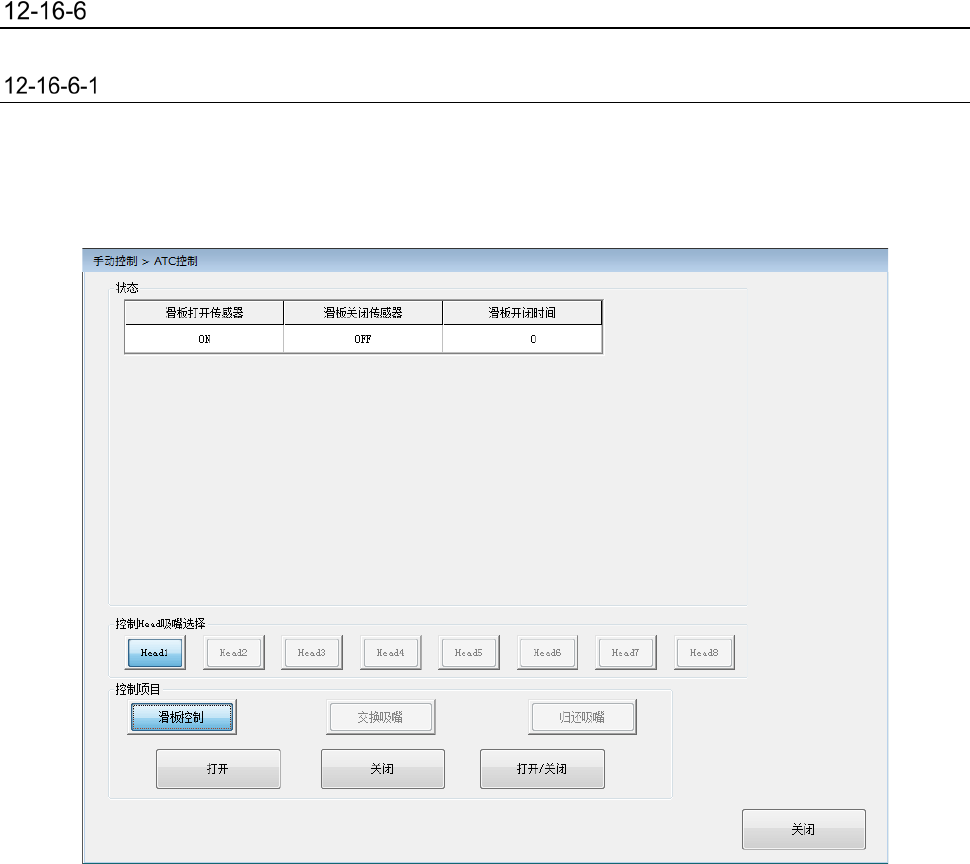

手动控制

ATC 控制

从手动控制的 [其他]-[ATC 控制] 打开显示 ATC 控制对话框。在[使用单元]-[Head] 页面上将「手动

吸嘴」功能设定为使用，则 ATC 控制的画面如下所示。

仅 [滑板控制] 可以控制。

第 2 部功能详解篇第 12 章选项组件

12-123

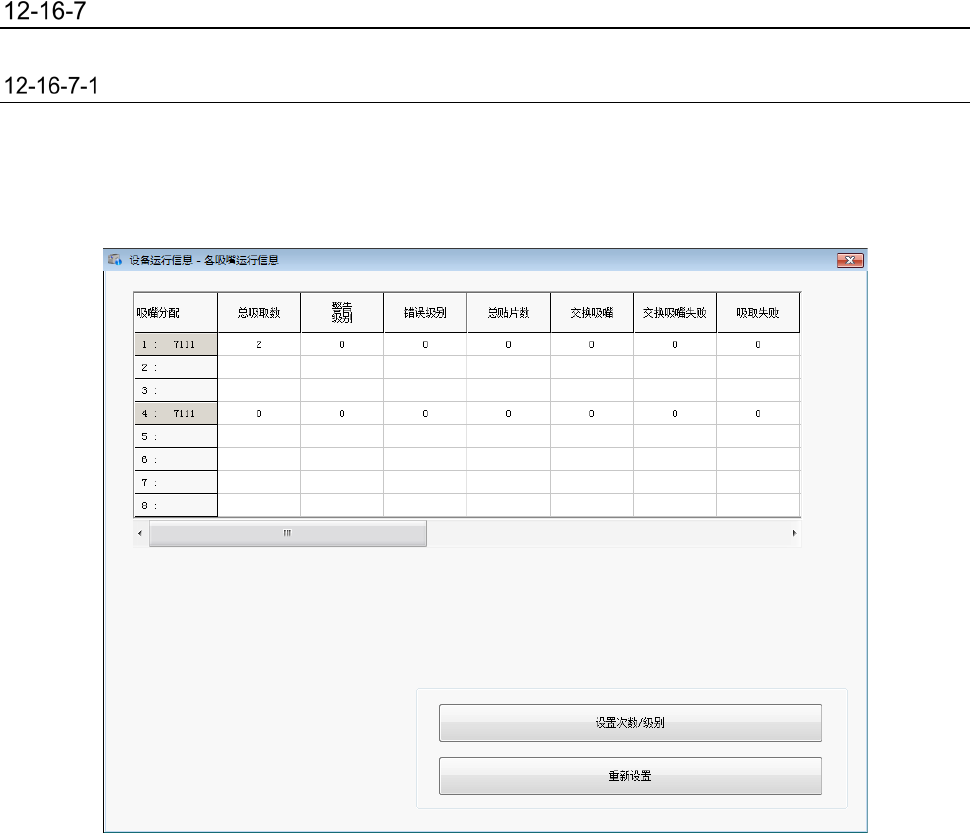

装置运行信息

各吸嘴运行信息

通过 ATC 编号、吸嘴号管理吸嘴运行信息。在[使用单元]-[Head]页面上将「手动吸嘴」功能设定为使

用，则各吸嘴运行信息的画面如下所示。

显示 Head 数量相应的吸嘴运行信息。
