第 1 部 基本篇 第4 章 制作生产程序
4-146
(3) 送料器的复制、移动、删除
台架图形图像，通过送料器的复制、移动、删除等，可变更送料器的配置。
1) 选择送料器
要在台架图形图像中复制、移动、删除送料器，先要选择对象送料器。选择送料器，仅可从 1 个
台架进行操作。不能从多个台架选择送料器。被选择的供料器将以橙色显示。

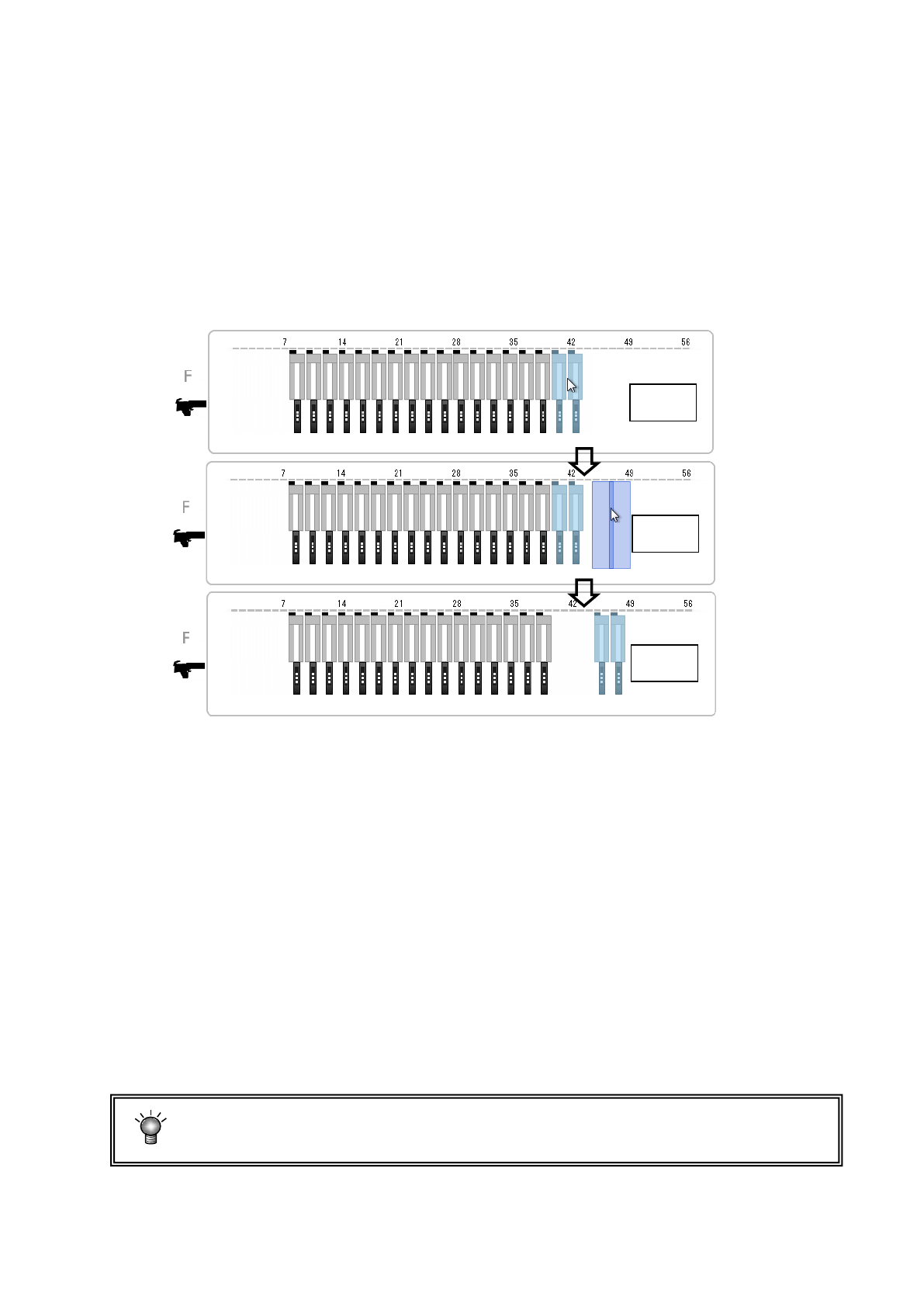

2) 供料器的移动、复制
选择需要移动的送料器后，把它拖动到目标位置释放（从面板放开手），则该送料器就会移动到
距离该位置最近的送料器安装位置。
这时，勾选[复制]，则复制所选择的送料器。
3) 按线对称或点对称移动/复制
在选择送料器的状态下，按[线对称]或[点对称]按钮，进行移动。
在勾选[复制]的状态下，则进行复制。
当选择前面的送料器时将移动/复制到后面，选择后面的送料器时则把送料器移动/复制到前面。
（托盘元件不能复制）
另外，在复制目标上如果已分配有元件时，不能进行复制。
● 按线对称复制
将送料器移动/复制到前后孔编号的相对位置上。
● 按点对称复制
将送料器移动/复制到对称的孔配置上，使前/后的统一更换可相互使用。
4) 删除送料器
在选择送料器的状态下，按[删除]按钮即可删除送料器。
“后部供给装置”选项为无效时，不能从前部向后部移动或复制。此外，不能选择线对称、
点对称的按钮。
点击
拖动
释放
第 1 部 基本篇 第4 章 制作生产程序
4-147
(4) 列表

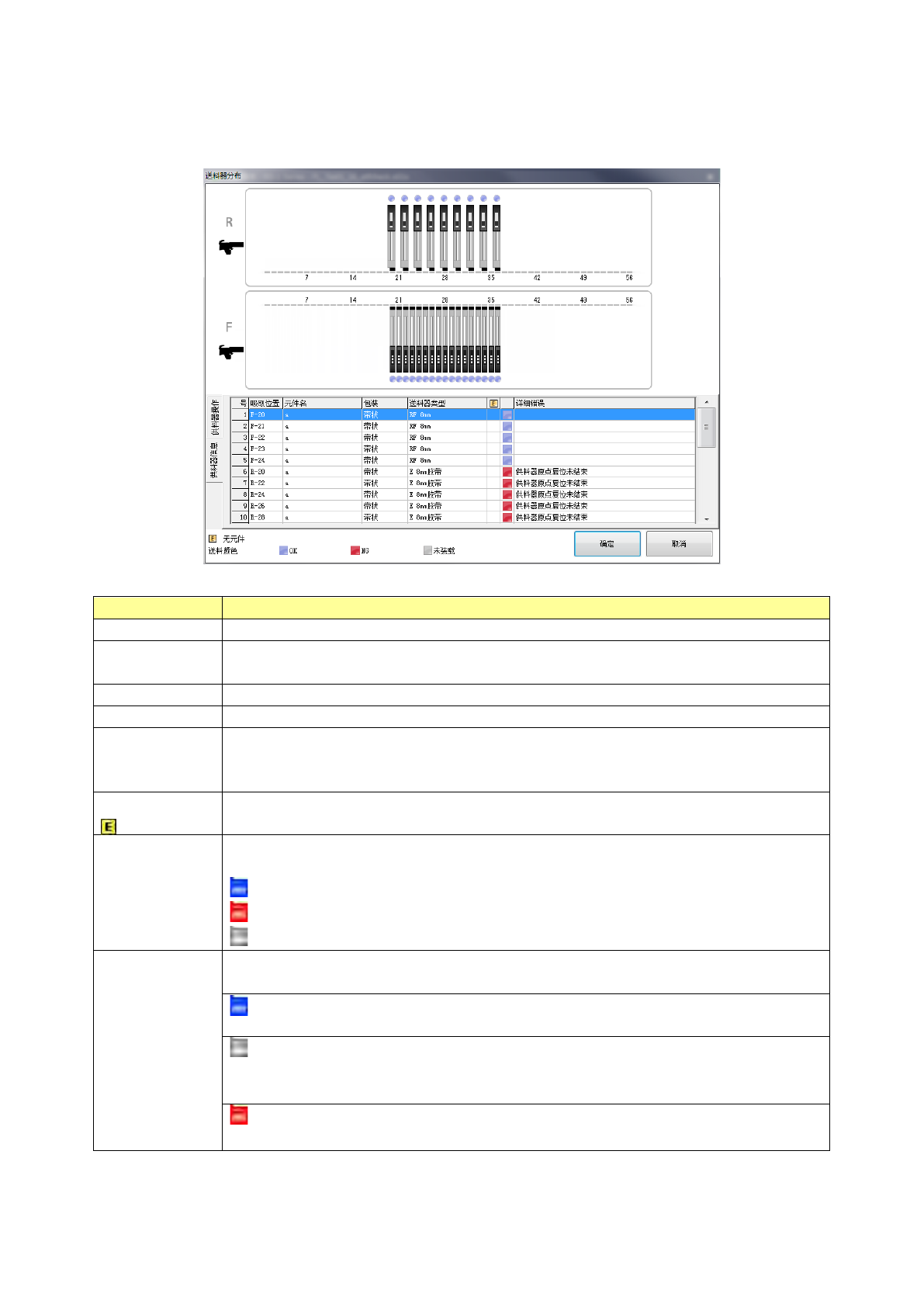

选择「送料器信息」选项卡时，显示已安装在送料器上的元件详细信息。
项目
内容
编号 显示送料器的编号。
吸取位置 显示吸取位置。显示「台架-孔号:通道号」。
通道号，无需显示时不显示。
元件名 显示生产程序中指定的元件名。
包装 显示生产程序中指定的送料器的包装。
送料器类型 显示生产程序中指定的送料器的类型。
电动送料器时显示 E xxxx、电动料管供料器时显示 E 料管 xxxx
电动式送料器 (RF) 时显示 RF xxxx。
无元件
在发生无元件的送料器上显示图标。
必须卸载送料器/元件，重新安装元件。
电动送料器挂
接错误检查结
果图标
显示电动送料器的挂接错误检查状态。
以图标显示状态。状态显示「OK」「 NG」「 未安装」。
：电动送料器 OK
：电动送料器 NG
：电动送料器 未安装
错误详情 显示信息。
显示以下错误。
生产程序为电动送料器，电动送料器正确安装在电动台架上。
未安装
生产程序为电动送料器，电动送料器未安装在电动台架上时，显示此错误。请将电
动送料器安装到电动台架上。
电动台架未连接
生产程序为电动送料器，电动台架未连接时，显示此错误。请安装电动台架。
第 1 部 基本篇 第4 章 制作生产程序
4-148
项目
内容
送料器类型不同 (XXX)
生产程序为电动送料器，电动台架上安装了不同类型的电动送料器时，显示此错误。
也会显示安装的电动送料器类型(XXX)。请安装与生产程序一致的送料器类型的电动
送料器。
编带间距不同 (PRG : Xmm ETF : Ymm)
生产程序为电动送料器，电动台架上安装了不同编带间距的电动送料器时，显示此
错误。也会显示生产程序的元件编带间距(PRG:Xmm)、安装的电动送料器编带间距
(ETF:Ymm)。请安装与生产程序编带间距一致的电动送料器。
编带类型不同 (PRG : XXX ETF : YYY)
生产程序为电动送料器，电动台架上安装了不同编带类型的电动送料器时，显示此
错误。也会显示生产程序的元件编带类型(PRG:XXX)、安装的电动送料器数据类型
(ETF:YYY)。（ Emboss:胶带、Paper:纸带）。 请安装与生产程序编带类型一致的电动
送料器。
元件高度不同 (PRG : X ETF : Y)
生产程序为电动送料器，电动台架上安装了元件高度大幅不同的电动送料器时，显
示此错误。也会显示生产程序的元件的元件高度(PRG:X)、安装的电动送料器的编带
种类(ETF:Y)。请安装与生产程序元件高度一致的电动送料器。
（元件高度大幅不同是指生产程序的元件高度的 2 倍以上，或数值为 0 时）
面板开关操作中
生产程序为电动送料器，通过面板开关操作电动台架上安装的电动送料器时，显示
此错误。请结束面板开关的操作。
张力错误
生产程序为电动送料器，安装在电动台架上的电动送料器发生张力错误时，显示此
错误。请调整电动送料器的张力。
命令处理中
生产程序为电动送料器，安装在电动台架上的电动送料器处理某种命令时，显示此
错误。请等待电动送料器命令处理结束。
电源电压降低错误
生产程序为电动送料器，安装在电动台架上的
电动送料器发生电源电压降低错误时，
显示此错误。请调整电动送料器的电源电压。
送料器返回原点未完成
生产程序为电动送料器，安装在电动台架上的电动送料器的返回原点未完成时，显
示此错误。请进行电动送料器的返回原点。
送料器失步
生产程序为电动送料器，安装在电动台架上的电动送料器失步时，显示此错误。请
调整电动送料器的供料器。
送料器返回原点中
生产程序为电动送料器，安装在电动台架上的电动送料器正在进行返回原点时，显
示此错误。请等待电动送料器的返回原点动作结束。
