第 1 部 基本篇 第4 章 制作生产程序
4-260
2) 元件示教条件
①BGA、FBGA
识别种类
全部球形基板、全部
Land
（外周及陶瓷不可）
基本格式
标准、标记点在
1
球图案种类
用户数据
被检参数
图像识别
间距
（竖、横）
直径
列数
（竖、横）
基本格式
配置图案
(
用户数据
)
其他
元件高度
真空压
不能测量的
参数
外形尺寸
图像控制数据
限制事项
1.
必须是可进行统一识别的尺寸、满足在测量视野内可识别的条件。
2. 只有同一直径的电极排列为格子状、亮度比背景亮，对比鲜明。
3.
需指定排除电极以外发亮的部分。
②通用图像元件球元件类 (扩展排列)
可测量参数
1.
扩展排列
2.
扩展排列内的球数
3.
扩展排列内球的 XY 坐标 (组里的球数量)
4.
扩展排列的球面直径
*2
以下根据组数进行测定
不能测量的参数
元件外形尺寸
适用输入值
元件数据类型 球元件类
数据格式定义 扩展排列数据格式
扩展排列组名称
从默认值按升序编号
元件要素类型
球形、
land
照明
蓝色侧面照明
(
球形时
)
反射
LGA
照明
land)
视野
54mm
、
27mm
、
10mm
其他
制作元件数据时的默认值
限制事项
1.
可统一识别的尺寸，在各自识别视野内满足可识别条件。
2.
在示教窗口内，只有同一直径的电极亮度反差大，明亮可见。
3.
可制作的组最多为 20 组，1 组里的最多元件要素数为 256
个。但因示教窗
口的元件超过 256 个时将被分组，可设置的示教窗口数有时不满 20 ｡
4.
采用示教方法制作数据，因此最坏的情况下，元件中心位置的误差最大可
能达到偏移 1 个像素｡θ 值也可能出现类似的偏移｡
第 1 部 基本篇 第4 章 制作生产程序
4-261
3) 关于元件示教时的各种运行
① 吸取时使用的 Head
吸取时使用的 Head 为自动选择。
使用 Head 时，为了减少更换吸嘴的次数，优先使用已安装好的吸嘴。
根据吸嘴的安装状况，每次测量时使用的 Head 有时并不同。
MNVC 功能有效时，如果检查元件被分配到左 Head 时，可选择检查的 Head。
② 检查后归还元件
元件检查后，有的要归还原位置，有的废弃。其处理方式，取决于包装方式，详见下表。
废弃位置，按元件数据的[元件废弃]设置进行废弃。
1mm 以下的元件，归还时可能发生元件站立、倒翻等情况，对此，请根据询问提示信息，选
择处理方法。
包装方式
条件
归还
废弃
带式
－ ○
外形尺寸短边 1mm 以下 询问 *1
外形尺寸短边 1mm 以上 ○ ○*2
托盘 ○ ○*2
料管 － ○
*1 显示提示信息，询问是归还元件、还是废弃。连续测定时，会在测量开始前询问。
③ 选择吸取供应装置
同一元件有多个供给装置（吸取数据）时，可变更供给装置。
默认为从最先输入的数据开始吸取元件。
④ 变更吸取坐标
如果不能顺畅吸取时，可用手工输入或示教坐标，更改吸取位置。
⑤ 手工吸取
没有吸取数据时，可以手工将元件装到吸嘴上。
但此时不能输入吸取坐标，也不能操作供料器。
第 1 部 基本篇 第4 章 制作生产程序
4-262
(1) 元件示教的操作
1) 设置元件示教

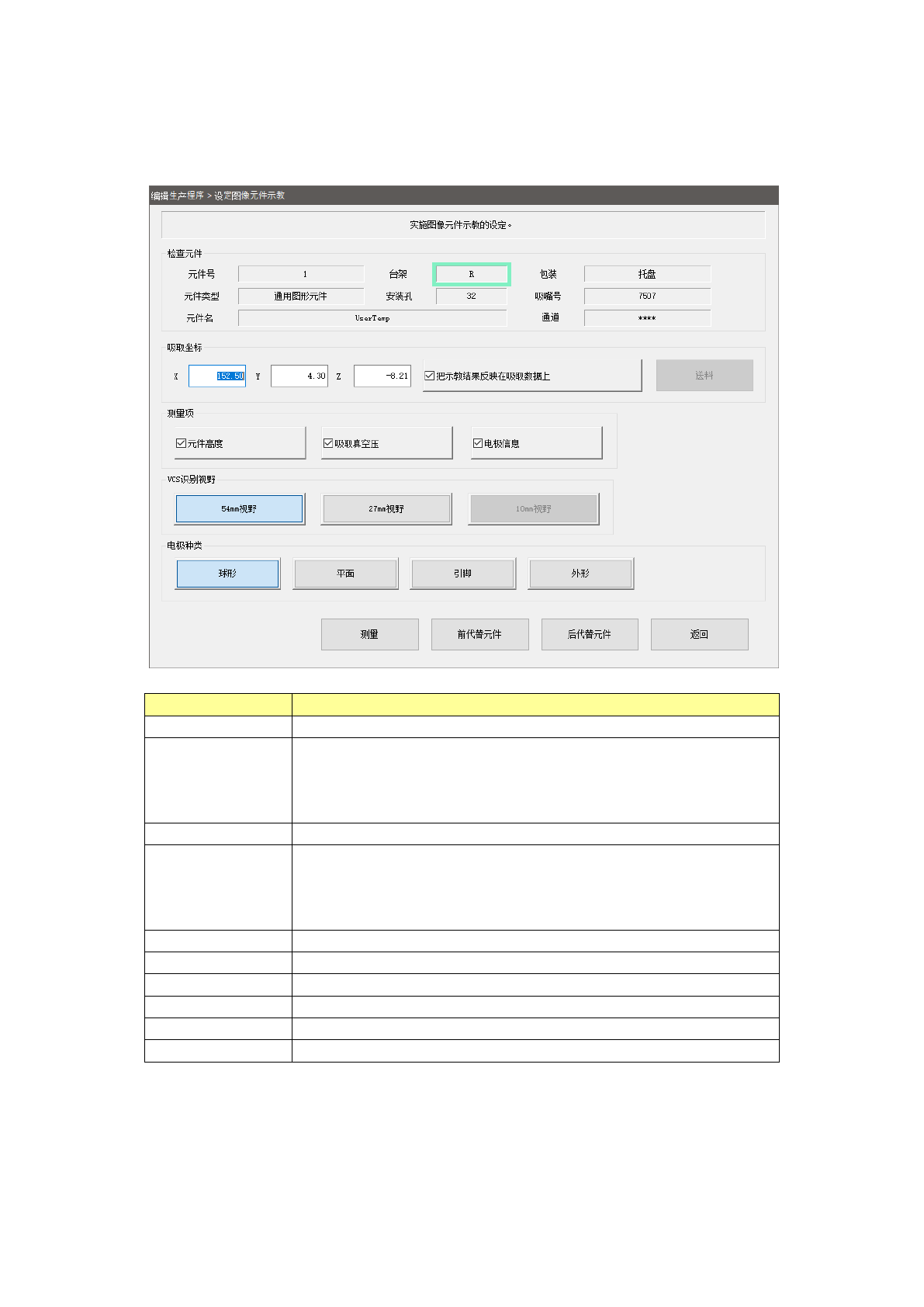

从菜单中选择[测量]-[图像示教]，显示如下画面。
项目
概要
检查元件 显示执行元件示教时必要的元件内容。
吸取坐标
显示吸取元件的吸取位置内容。
可以改为前一个代替元件或后一个代替元件的吸取位置。
进行手动吸取等无吸取数据时，则不显示各个项目，不能改变吸取
位置、送料、示教。
送料按钮 执行送料。
测量项目
选择检测项目。
默认为选择所有可能的项目。
根据元件类型，测量项目会变为灰色，无法选择。
如果未选择任何一项时，则不进行测量。
VCS 识别视野 指定所要测量的 VCS 种类。
电极种类 指定要测量元件的电极种类。
测量按钮 显示测量执行画面。
前代替元件按钮 显示代替元件。
后代替元件按钮 显示代替元件。
返回按钮 结束示教设置，返回到原来的画面。
