第 2 部 功能详解篇 第 12 章 选项组件 12 - 16 RS -1 /1R 的设定（选择 TR8SR 时） 将主体设备与电 源电缆、通信电 缆、空气管子 连接，将 TR8SR 的断路 器置于 ON ，接通贴 片机的电 源。在这一阶段 ，进行操作时请 勿将 T R8SR 插入设备主体 。 不进行原点复归，在准许管理者以上权限的状态下，请通过机器设 置 “ 使用单元 ” 选择 “T R8 SR” ，保存 后暂且断开电源 。 电缆 空…
第 2 部 功能详解篇 第 12 章 选项组件
12-15

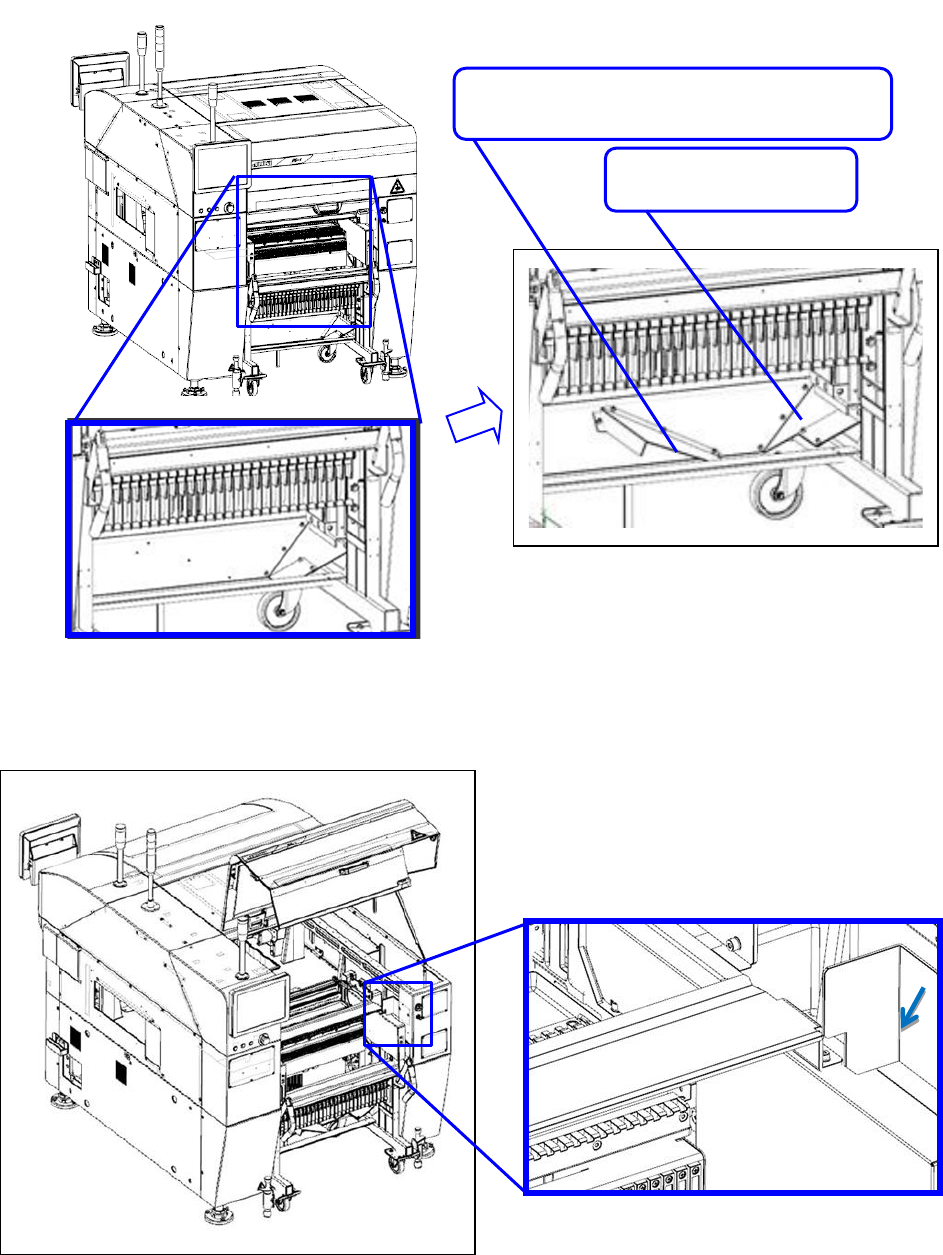

2) 排气管的装配
3) REGULATION_BAR_RS 除去（M4×8 4 个）
TR8SR
组装货物附
M4×8
4
本
180
度反向安装
第 2 部 功能详解篇 第 12 章 选项组件
12-16

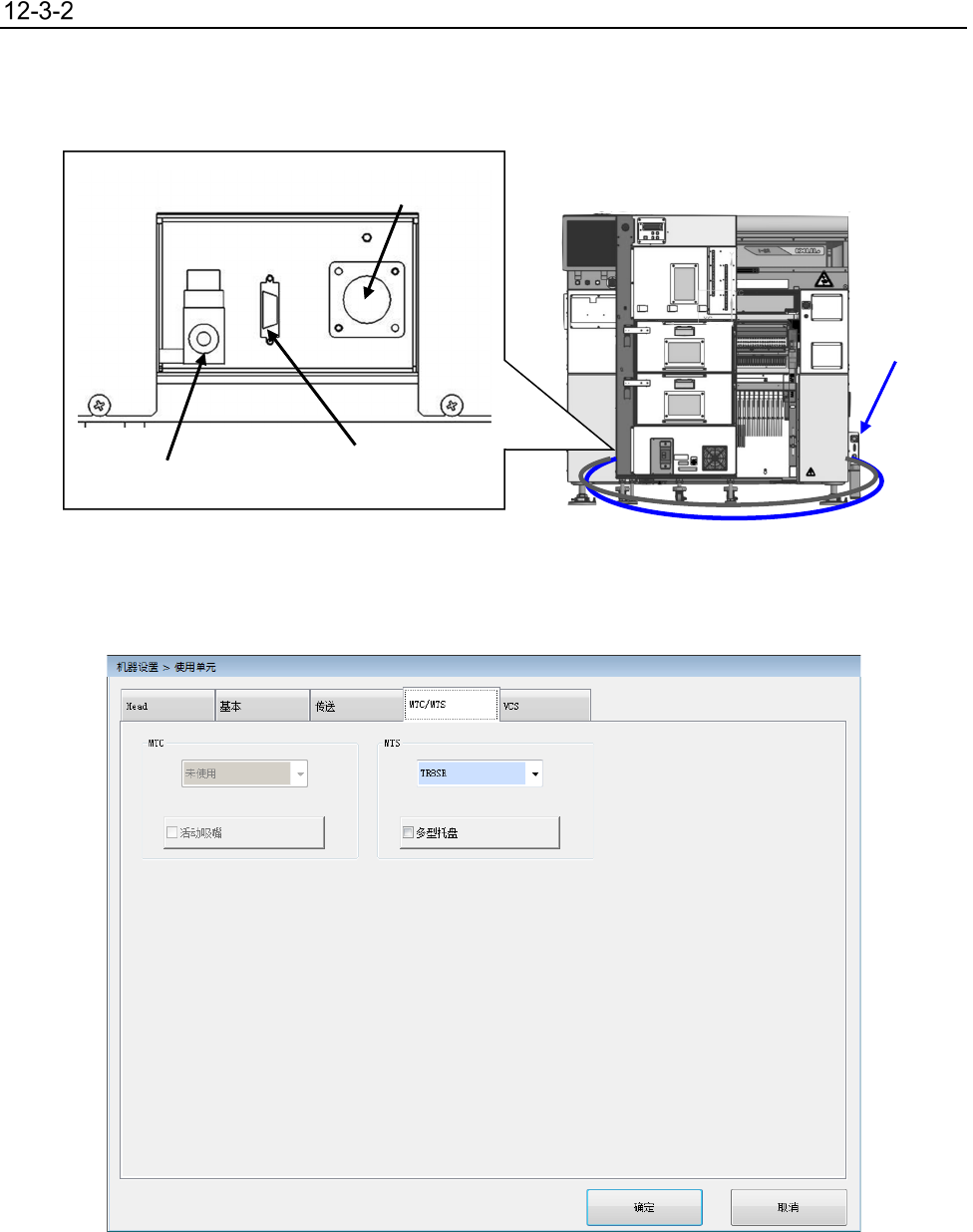

RS-1/1R 的设定（选择 TR8SR 时）
将主体设备与电源电缆、通信电缆、空气管子连接，将 TR8SR 的断路器置于 ON，接通贴片机的电
源。在这一阶段，进行操作时请勿将 TR8SR 插入设备主体。
不进行原点复归，在准许管理者以上权限的状态下，请通过机器设置“使用单元”选择“TR8SR”，保存
后暂且断开电源。
电缆
空气管子
电源连接器
通信连接器
空气管子
第 2 部 功能详解篇 第 12 章 选项组件
12-17
矩阵托盘服务器安装程序（选择 TR8SR 时）
TR8SR 的设置(RS-1/1R)
1) 安装高度的指示
2) 橡胶止动支承
32mm
RS-1/1R rear feeder bank
TR8SR body
