第 1 部 基本篇 第 3 章 维护 3-8 1) 通过 手动控制开动传送 马 达，检查滑轮旋 转是否顺畅。 2) 若旋转 不顺畅、或不 旋转时，请更换 滑轮。 1) 请抬起锁定手 柄，在看得见 ■ 标记 （锁定）的状态下 ， 确认护 罩能否保持。在确认中，请注意不 要令 安全盖（安全 罩） 落下，以免造成伤 害。 垃圾箱存满后， 请 废弃积存的 残料带 。 检查项目 3-1- 7 传送滑轮 实施频度 ： 每周 检查内容 检查传送滑轮的…
第 1 部 基本篇 第 3 章 维护
3-7

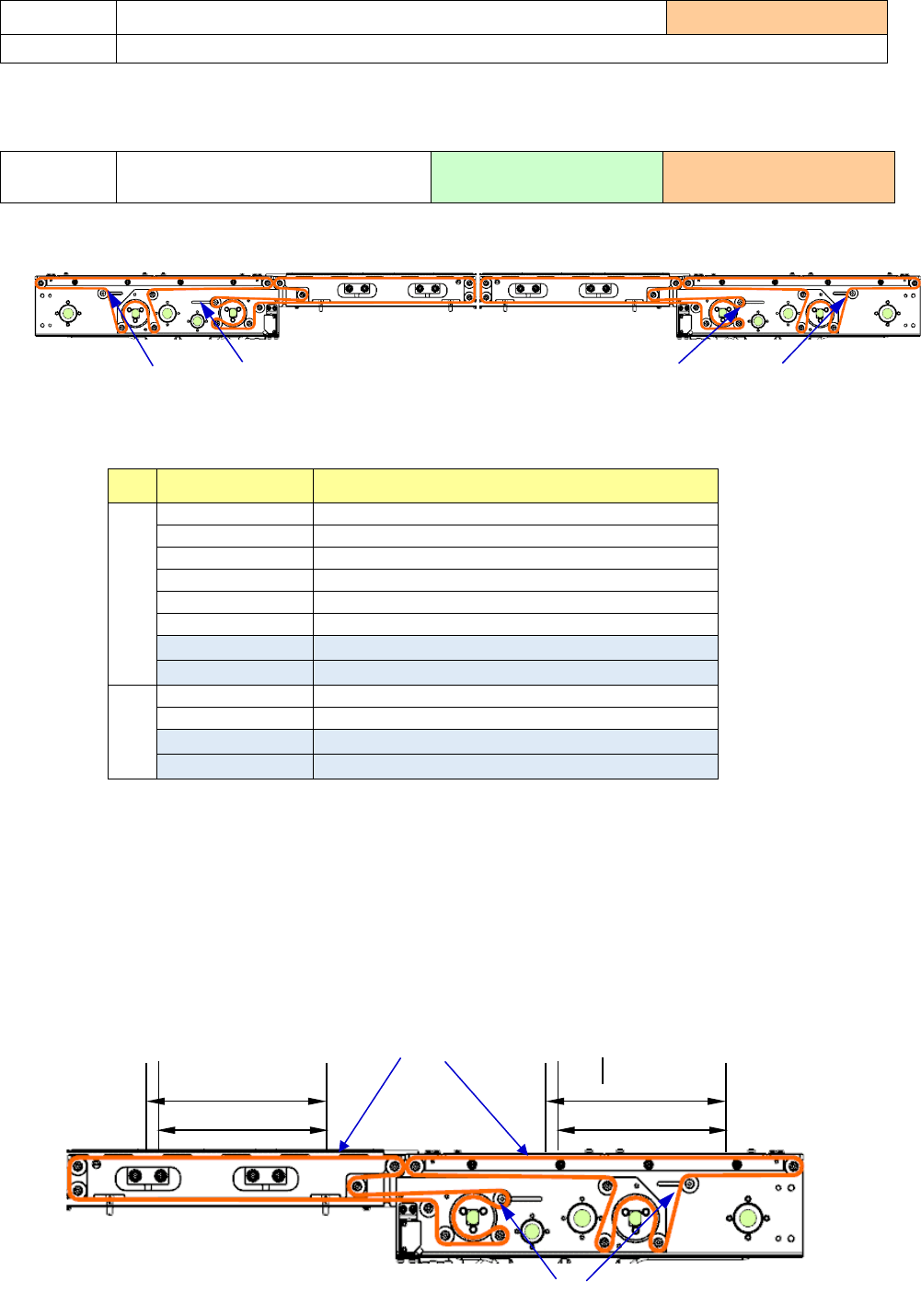

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2) 请从传送滑轮上拆下传送带，更换以下件号的传送带。
件号 品名
A
40183028
CONVEYOR_BELT_S
40188357
CONVEYOR_BELT_S_ESD (OP)
40186617
CONVEYOR_BELT_S_150 (OP)
40186618
CONVEYOR_BELT_S_250 (OP)
40188359
CONVEYOR_BELT_S_150_ESD (OP)
40188360
CONVEYOR_BELT_S_250_ESD (OP)
40113952
CONVEYOR_BELT_C_M (XL
用
)
40215581
CONVEYOR_BELT_S_XL_ESD (XL
用
OP)
B
40183030
CONVEYOR_BELT_C
40188358
CONVEYOR_BELT_C_ESD (OP)
40073709
CONVEYOR_BELT_150 (XL
用
)
40215582
CONVEYOR_BELT_C_XL_ESD (XL
用
OP)
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔”在传送带上平坦部分间距 200mm 处，做 2
处标记。
② 按照与 1)相反的步骤，转动「A 部」的「传送滑轮」，撑紧传送带张力，在 2 处标记的间距
达到 201mm 的位置上，拧紧传送滑轮。
请注意工作台部分，不要因传送带张力加大而使传送带轨道 S 上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1 周以后再检查 1 次张力。
检查项目
3-1-6 传送带
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
B
B
传送带
传送滑轮
201mm
200mm
201mm
200mm
第 1 部 基本篇 第 3 章 维护
3-8
1) 通过手动控制开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

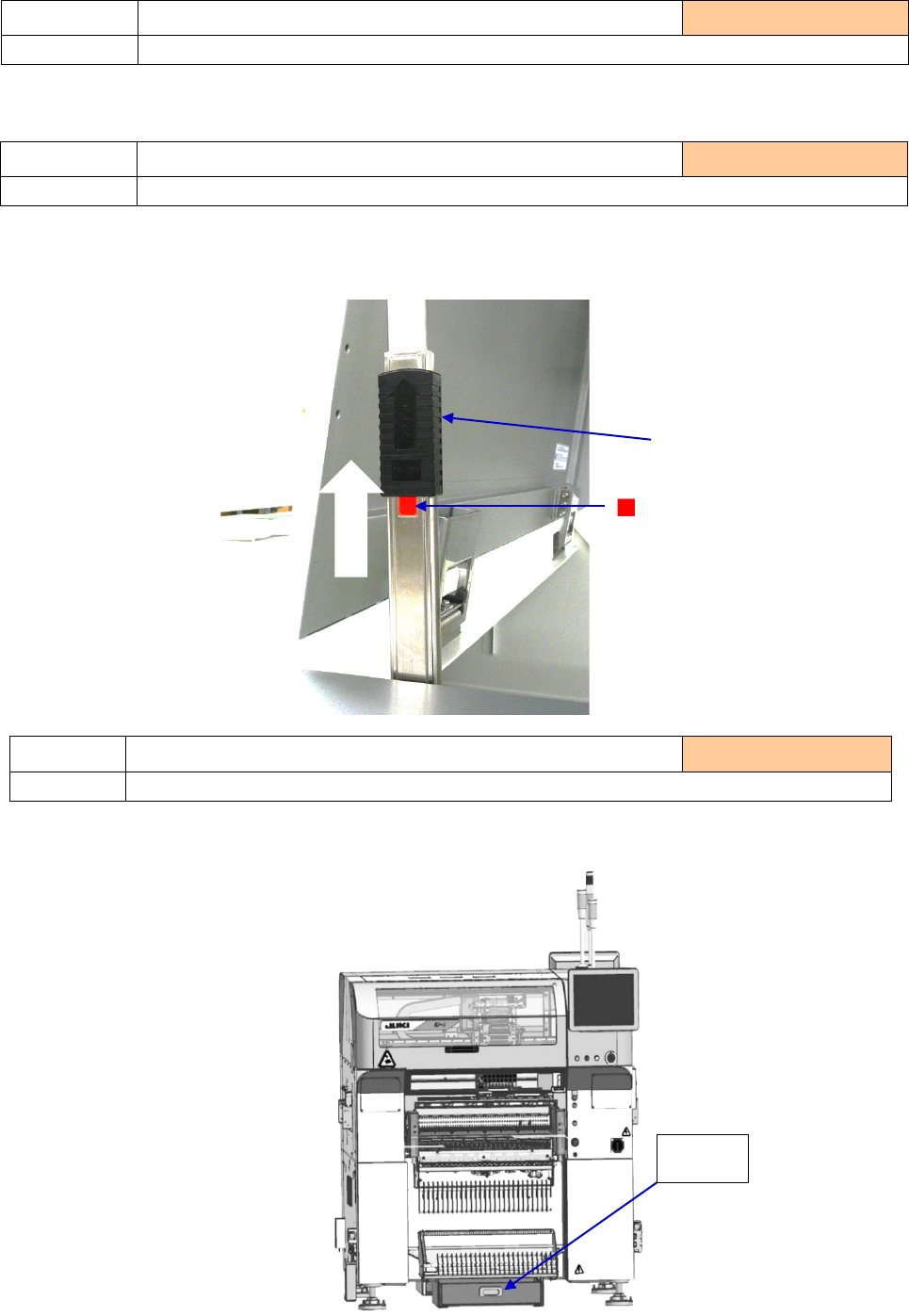

1) 请抬起锁定手柄，在看得见■标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不
要令安全盖（安全罩）落下，以免造成伤害。
垃圾箱存满后，请废弃积存的残料带。
检查项目
3-1-7 传送滑轮
实施频度 ： 每周
检查内容
检查传送滑轮的动作
检查项目
3-1-8 支撑板
实施频度 ：每周
检查内容
检查支撑板的状态
检查・更换
3-1-9 垃圾箱
实施频度 ： 每天
检查内容
废弃残料带
垃圾箱
锁定手柄
标记
锁
定
第 1 部 基本篇 第 3 章 维护
3-9
1) 请目视确认统一更换台车处的空气过滤器是否有污物、异物混入。
2) 有污物时，请更换过滤器。有异物混入时，请清除异物。
3) 有污物时，请更换新过滤器。
4) 拔下连接在空气过滤器的空气软管，卸下过滤器盒。
5) 从过滤器盒卸下过滤器并进行更换。
※滑动过滤器盒单侧防螺丝帽旋转的固定件，解除锁定，使螺丝帽旋转 90°以上。
检查项目
3-1-10 空气过滤器（统一更换台车）
实施频度
：
毎月
检查内容
确认空气过滤器是否有污物、异物混入
更换 统一更换台车空气过滤器的更换 使用工具 ： -
更换标准：
6
个月
过滤器盒
过滤器（40183167）
