第 2 部 功能详解篇 第 12 章 选项组件
12-56

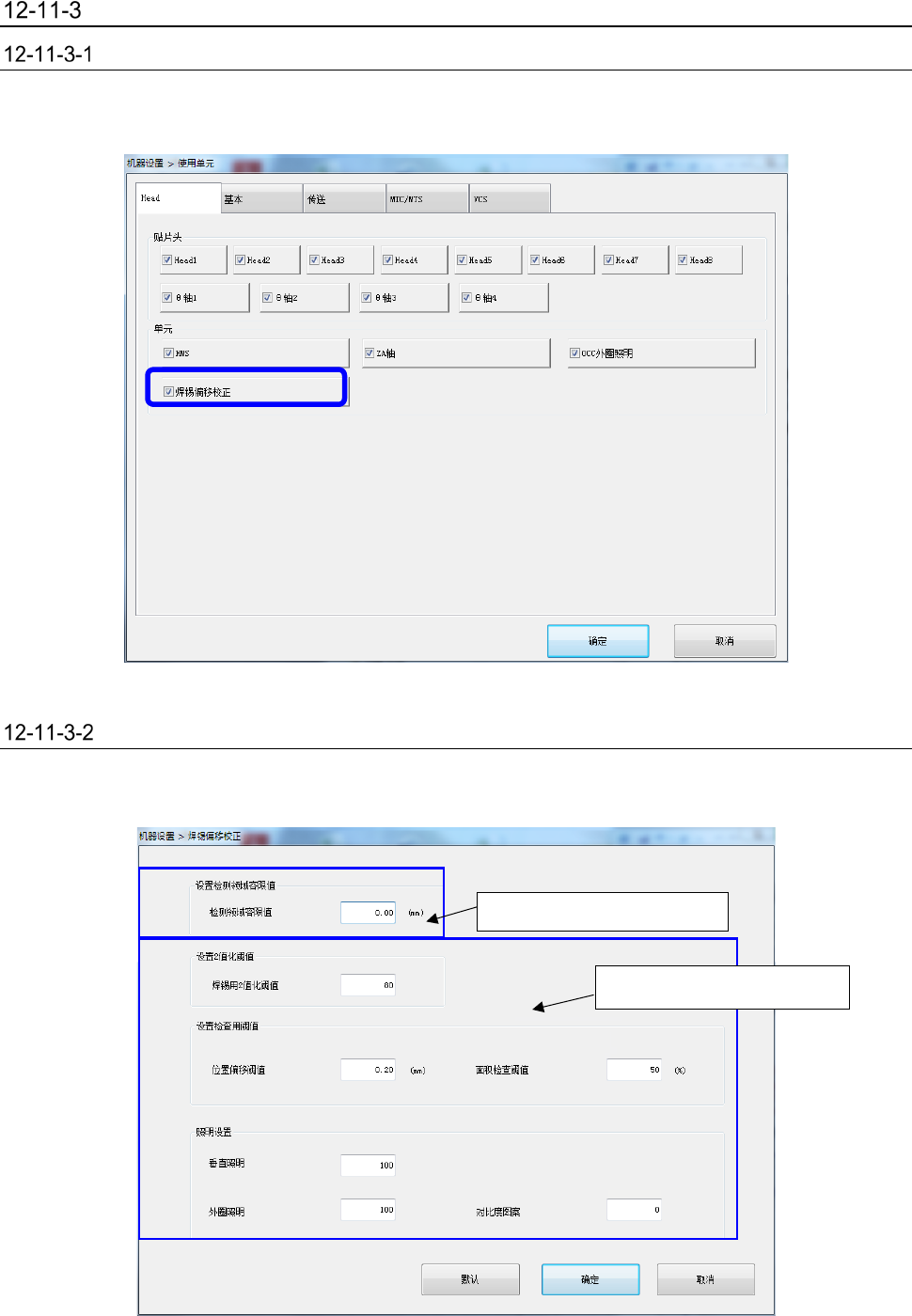

机器设置
设置焊锡识别位置偏移校正功能的使用／不使用
从菜单选择[机器设定]-[机器设置]，打 开 机器设置画面，在 [使用单元]-[Head(贴片头)]中设置使用/不使
用「焊锡偏移校正」。
设置焊锡偏移校正参数
在机器设置画面上选择「功能设定」 -「设置焊锡偏移校正」后，会出现如下[焊锡偏移校正]画面。
可在该画面上设置检测领域容限值、变更示教用参数的初始值。
设置焊锡检测领域容限值
变更示教用参数的初始值
第 2 部 功能详解篇 第 12 章 选项组件
12-57
12-11-3-2-1
设置检测范围补偿
通过[功能设定]－[设置焊锡偏移校正]的[设置检测领域容限值]设置检测范围的偏移值。
检测范围需要大于位置偏移检测值算出的范围时，请输入该值。焊锡识别，可在位置偏移检测值加补
偿值的范围内进行。
※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。
但，扩大检测范围后，可能会检测出识别对象外的焊锡等错误，造成识别不稳定。
12-11-3-2-2
设置焊锡示教初始值
设置焊锡示教参数初始值。
各装置都可设置 [焊锡用 2 值化阈值]、[位置偏移阈值]、[面积检查阈值]、[垂直照明]、[外圈照明]、[对
比度图案] 等焊锡示教初始值。
选择 [默认值] 按钮，可把所有设置值恢复为出厂时的初始值。
デフォルト検出領域
焊锡外形
検出領域
位置ずれ検査値
検出範囲マージン
位移检测值
检测领域容限值
焊锡外形
检测领域默认值
检测范围
第 2 部 功能详解篇 第 12 章 选项组件
12-58
操作选项
贴片时忽略焊锡识别错误在贴片坐标上贴片
从菜单选择[机器设置]-[操作选项]打开操作选项画面，选择[图像]-[标记识别]，设置「贴片时忽略焊锡
识别错误」的有效／无效。
在[贴片时忽略焊锡识别错误]有效时，只要有 1 组焊锡标记识别发现 1 处标记识别错误，则会放弃对
与该焊锡标记相关贴片点的焊锡偏移校正，改在通常位置上进行贴片（不进行暂停）。
※ [贴片时忽略焊锡识别错误]功能只在生产中有效。
此时，编辑程序的贴片位置摄像机跟踪功能无效。
