第 1 部 基本篇 第 1 章 装置概要 1- 33 ① ② ③ 主机正面左侧 (XL) 主机正面右侧 ( XL) 主机正面左侧的 接口表 No. 信号名 传送方向 向右流向 信号名 传送方向 向左流向 使用的接口 1 REA DY OUT + REA DY IN + AMP 206043 - 1 电缆侧 连接插头 206044 - 1 2 REA DY OUT - REA DY IN - ( GND ) 3 BOA R D A V A…

100%1 / 1045
1 基本篇 1 装置概要
1-32
③(
Rev.C
以前)
③(
Rev.D
以后)

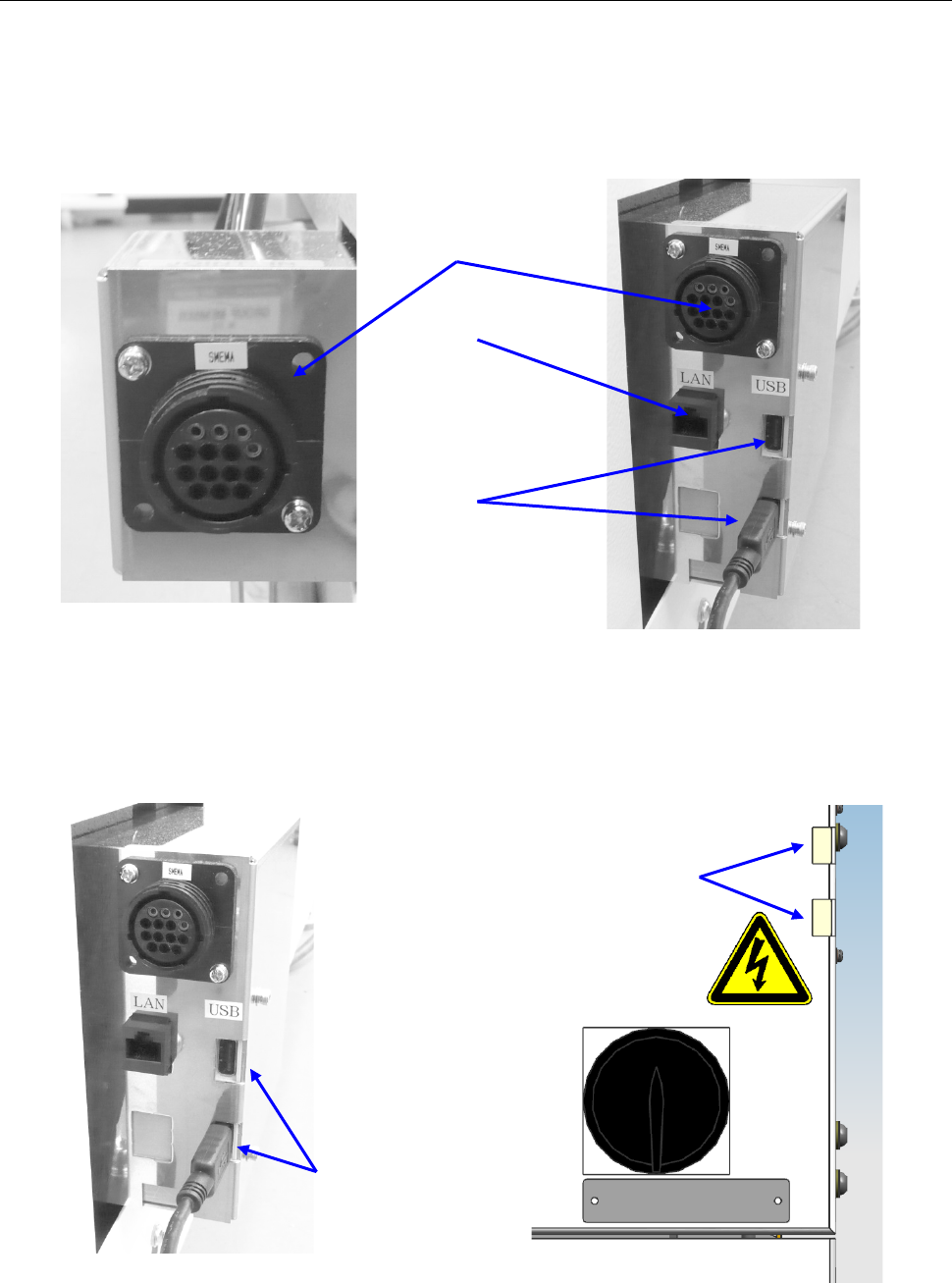

1-4-1 与外部装置的接口
SMEMA 接口。用于主机装置联机使用与其他装置连接时,传送方向为“左→右”“右→
左”要分别按照各自相应方向连接
是以太网接口(模块接口 8P)。
主机正面左侧 主机正面右侧
USB2 口)口。Rev.C 以前的装置设置在正面右侧下方②的相同位置Rev.D 以后的装置
设置在正面右侧电源开关的上方
(使用闪存时,请在作业结束后再拔下闪存。
1 基本篇 1 装置概要
1-33
主机正面左侧 (XL) 主机正面右侧 (XL)
主机正面左侧的接口表
No.
信号名 传送方向 向右流向
信号名 传送方向 向左流向
使用的接口
1
READY OUT
READY IN
AMP
2060431
电缆侧
连接插头
2060441
2
READY OUT
READY IN
GND
3
BOARD AVAILABLE IN
BOARD AVAILABLE OUT
4
BOARD AVAILABLE IN
(GND)
BOARD AVAILABLE OUT
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
主机正面右侧的接口表
No.
信号名 传送方向 向右流向
信号名 传送方向 向左流向
使用的接口
1
READY IN
READY OUT
AMP
2060431
电缆侧
连接插头
2060441
2
READY IN
GND
READY OUT
3
BOARD AVAILABLE OUT
BOARD AVAILABLE IN
4
BOARD AVAILABLE OUT
BOARD AVAILABLE IN
(GND)
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
1 基本篇 1 装置概要
1-34
READY OUT(IN) BOARD AVAILABLE 信号的接口电路,参见下图。
依据 SMEMA 格。
GND24V
+
+ 24_
3.3K 1/4W
READY OUT +
BOARD AVAILABLE IN +
READY OUT -
BOARD AVAILABLE IN -
N.C.
1
2
3
4
5
14
READY IN +
BOARD AVAILABLE OUT +
READY IN -
BOARD AVAILABLE OUT -
N.C.
1
2
3
4
5
14
+ 24_
3.3K 1/4W
+
GND24V
