第 1 部 基本篇 第4 章 制作生产程序
4-134

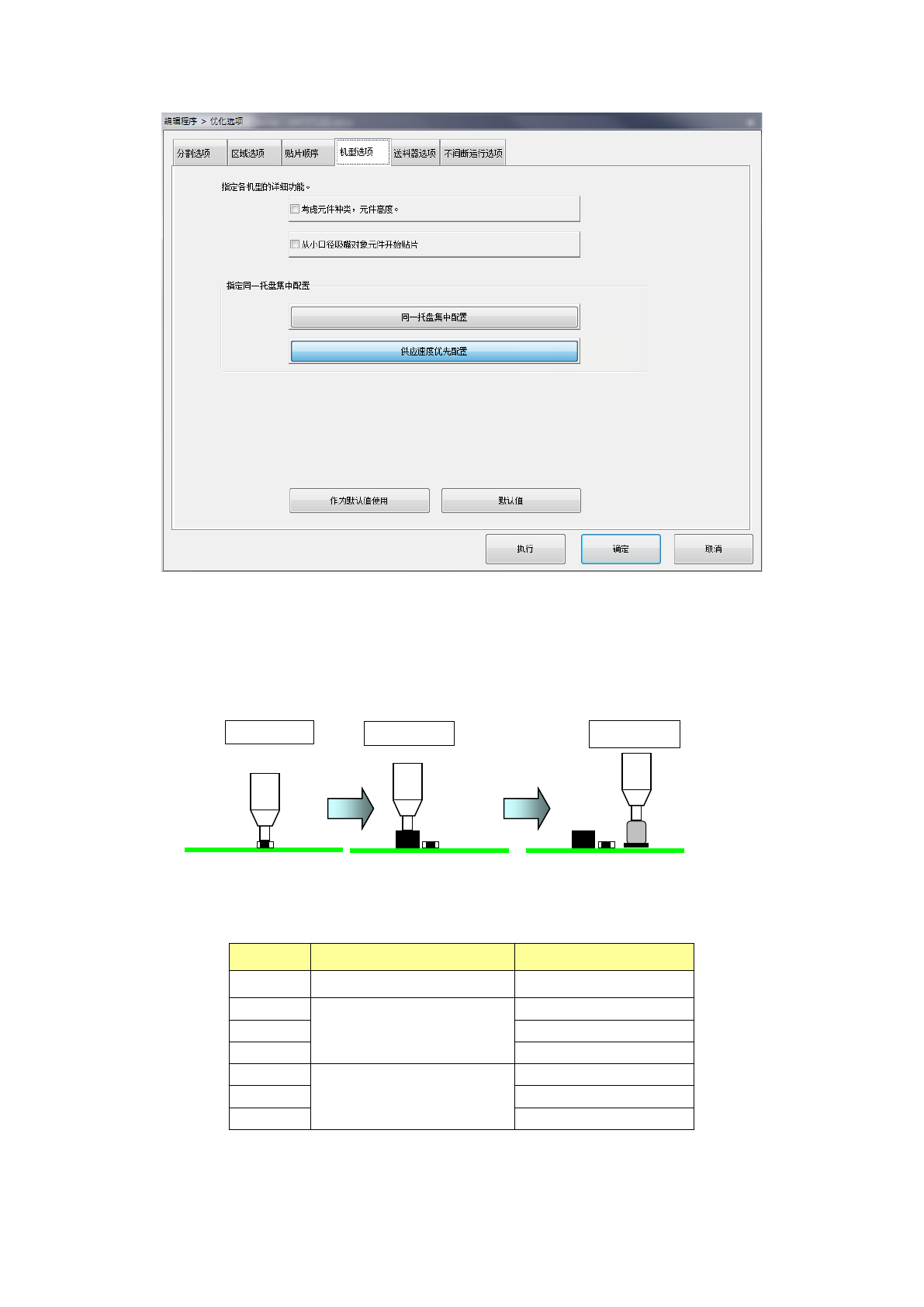

(4) 机型选项
1) 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
勾选本项后，将按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
优先顺序
元件类型
元件高度(mm)
1 方形芯片电阻 0 ＜ t ≦ 0.25
2
方形芯片电阻
非铝电解电容器
0 ＜ t ≦ 5.5
3 5.5 ＜ t ≦ 12.0
4 12.0 ＜ t
5
铝电解电容器
0 ＜ t ≦ 5.5
6 5.5 ＜ t ≦ 12.0
7 12.0 ＜ t
贴片顺序①
贴片顺序②
贴片顺序③
第 1 部 基本篇 第4 章 制作生产程序
4-135
<层的优先顺序>
各层的相互关系如下。
优先顺序
层种类
1 贴片层
2 元件层
3 元件种类·高度层
在“操作选项”画面的「生产(暂停) 」选项卡中未勾选「发生无元件时暂停」时，
如果生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。
而该元件将在补满元件后，重新开始时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了“考虑元件种类、元件高度”时，建议操作选项选择
“发生无元件时暂停”。
2) 从小口径吸嘴对象元件开始贴片 ：
勾选此项，优化为从使用小口径吸嘴的元件开始先贴片。
3) 指定同一托盘集中配置 ：
对于供应到 MTC/MTS 的同一品种的托盘元件，指定是统一配置，还是以供给速度优先配置。
a) 同一托盘集中配置：以同一种类元件为单位配置。
b) 供给速度优先配置：以供给速度优先配置。
元件类型
A
元件类型
A
A
元件类型
B
A
元件类型
C
元件类型
B
A
B
B
B
C
元件类型
C
A
C
B
C
C
同一托盘集中配置
供给速度优先配置
第 1 部 基本篇 第4 章 制作生产程序
4-136

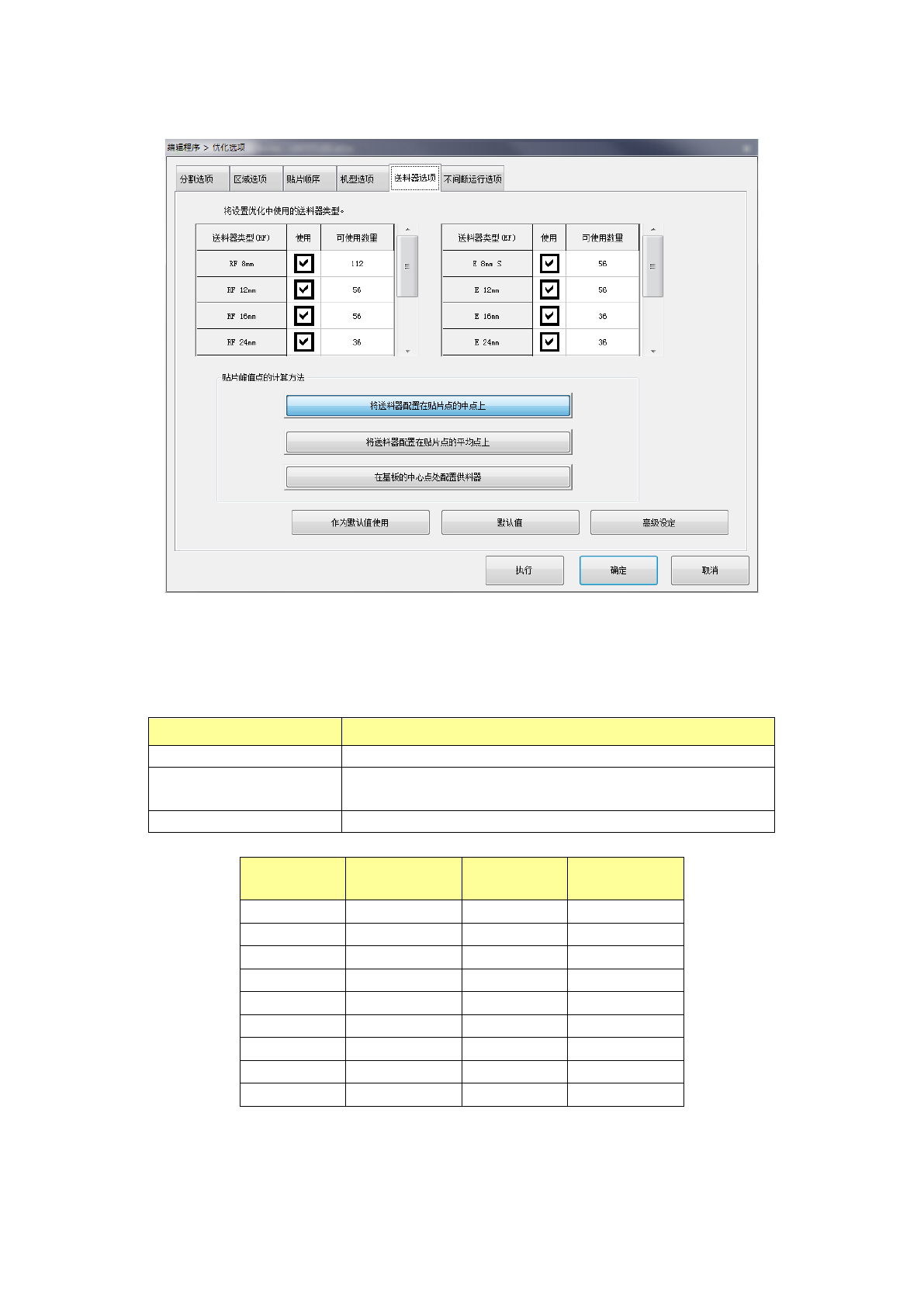

(5) 供料器选项
对优化中使用的供料器类型及供料器配置的计算方法进行设置。
1) 供料器类型的设置
对于相同的料带宽度，有多个供料器类型的电动式供料器时，设置「优化中使用的供料器类型」。
选择多个时，从选择的供料器类型中使用最适当的供料器，生成吸取数据。
项目名
内容
供料器类型(EF、RF) 表示电子带式供料器的种类。
使用
选择对象供料器是否优化使用。
如勾选，将优化使用。
可使用数量 设置对象供料器优化使用时的数量上限。
供料器类型
可使用数的
输入范围
供料器类型
可使用数的
输入范围
RF 8mm
1
～
112
E 8mm S
1
～
56
RF 12mm
1
～
56
E 12mm
1
～
56
RF 16mm
1
～
56
E 16mm
1
～
36
RF 24mm
1
～
36
E 24mm
1
～
36
RF 32mm
1
～
28
E 32mm
1
～
28
RF 44mm
1
～
22
E 44mm
1
～
22
RF 56mm
1
～
18
E 56mm
1
～
18
RF 72mm
1
～
12
－ －
RF 88mm
1
～
10
－ －
按下「执行」按钮时，如果「元件供应数」的设置数超过了电子带式供料器可使用数的合计时，
不能执行优化。
