12-17 吸嘴个体管理系统(RFID)

功能概要

机器进行吸嘴配置时，通过天线识别吸嘴侧面上粘接的 RFID 标签，取得吸嘴的 RFID(个体管理 ID)，

使之与吸嘴运行信息相关联，从而进行吸嘴的个体管理。

该功能是针对有 RFID 的吸嘴，连续收集和积累总吸取数、总贴片数、吸取报错次数等吸嘴运行信息，

实现在生产支援系统(JaNets)或生产管理系统(IFS-NX)中汇总信息的目的。

设备构成

由 CAL 块侧面安装的天线读取吸嘴上粘贴的 RFID 标签。

※ 各交货地的吸嘴 RFID 阅读器（选购项）的无线通信规格不同。

因为会违反各国的无线电法，所以请绝对不要用于确定交货地以外的地方。

RS-1R 的吸嘴 RFID 阅读器，设定了以下的交货地。

・40214759 NOZZLE RFID READER_ASM_日本（面向日本国内）

・40218744 NOZZLE RFID READER_ASM_中国（面向中国国内）

・40218745 NOZZLE RFID READER_ASM_美国（面向美国国内）

・40218746 NOZZLE RFID READER_ASM_欧洲（面向 EU 圏内）

※ 吸嘴 RFID 阅读器(OP)未设置为工厂出库选项。是全部都设置时才有的选项。

※ 在 ATC 安装吸嘴时，标准吸嘴标签可以设为朝左或者朝右，但为了缩短读取标签的时间，请设

为从机器的前侧看吸嘴的标签朝左。

大型吸嘴标签可以设为朝前或者朝后，但为了缩短读取标签的时间，请设为从机器的前侧看时吸

嘴的标签朝前。

RFID

天线

CAL

块

RFID 标签

切面

第 2 部功能详解篇第 12 章选项组件

12-127

RFID 读取步骤

在进行吸嘴配置时读取 RFID 标签。有关吸嘴配置，请参照「8-3-2-3 吸嘴配置」。

执行吸嘴配置动作后，按照以下顺序读取 RFID 标签。

※在生产中不能进行吸嘴 RFID 的读取。

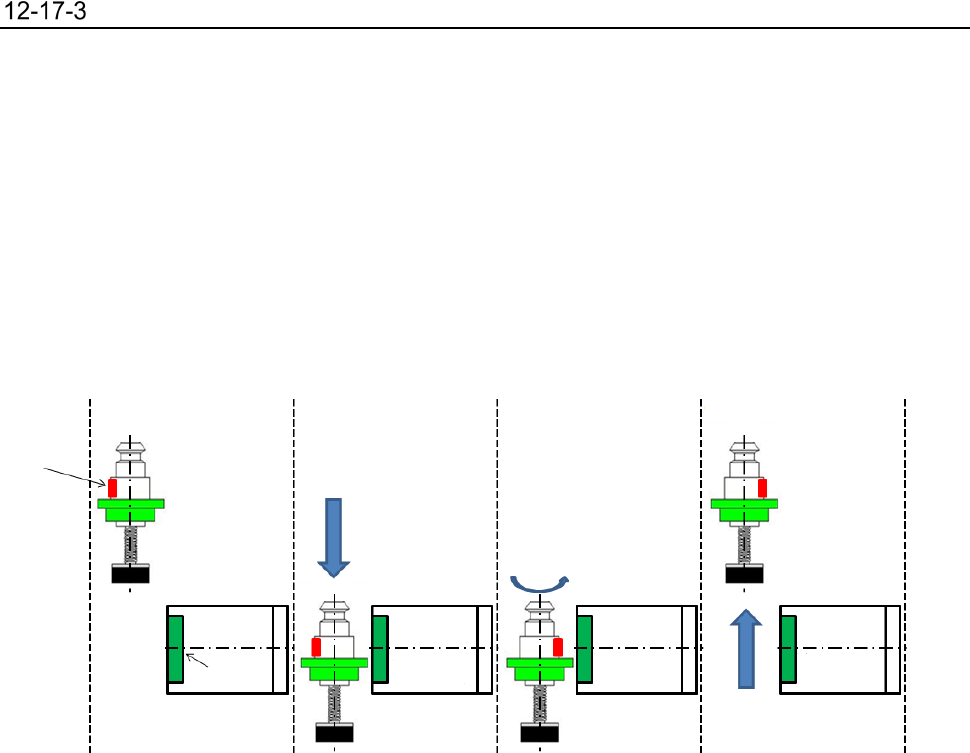

① 安装吸嘴

② 将贴片头移动至 RFID 标签识别位置上部

③ 下降至 RFID 识别高度进行识别

④ 未能识别时将吸嘴旋转 180°后，再次进行识别

⑤ 识别结束后，贴片头的 Z 轴上升

⑥ 返还吸嘴

① ② ③ ④ ⑤ ⑥

RFID

标签

天线

第 2 部功能详解篇第 12 章选项组件

12-128

机器设置

在菜单选择[机器设定]-[机器设置]，打开机器设置画面，在[吸嘴]-[吸嘴配置]选择吸嘴配置或者执行自

动配置。吸嘴配置之后，进行 RFID 的读取。对各 ATC 孔所配置的吸嘴和 RFID，按下「吸嘴 ID」按

钮可以确认所显示的吸嘴信息对话框。

对于吸嘴 ID 对话框，按下「保存吸嘴运行信息文件」按钮，就可以显示出保存吸嘴运行信息文件的
